Стул опорный серия 7.401-2
Серия 7.401-2 имеет несколько выпусков, в каждом из которых представлены узлы крепления трубопроводов разного диаметра от Ду 100 до Ду 400, рассчитанные на рабочее давление от Ру 10 до Ру 160 кгс/см2. Завод «УЗСК» осуществляет изготовление опорных стульев для нефтедобывающей промышленности в соответствии со следующими выпусками:
- серия 7.401-2 выпуск 1 – стул опорный узкий Ду 100 мм (СОУ-100), стул опорный широкий Ду 100 (СОШ-100);

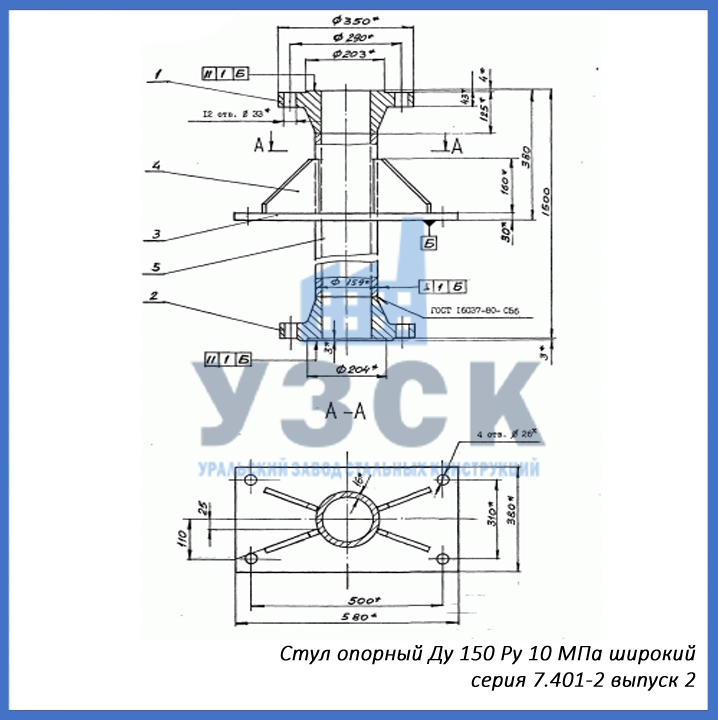

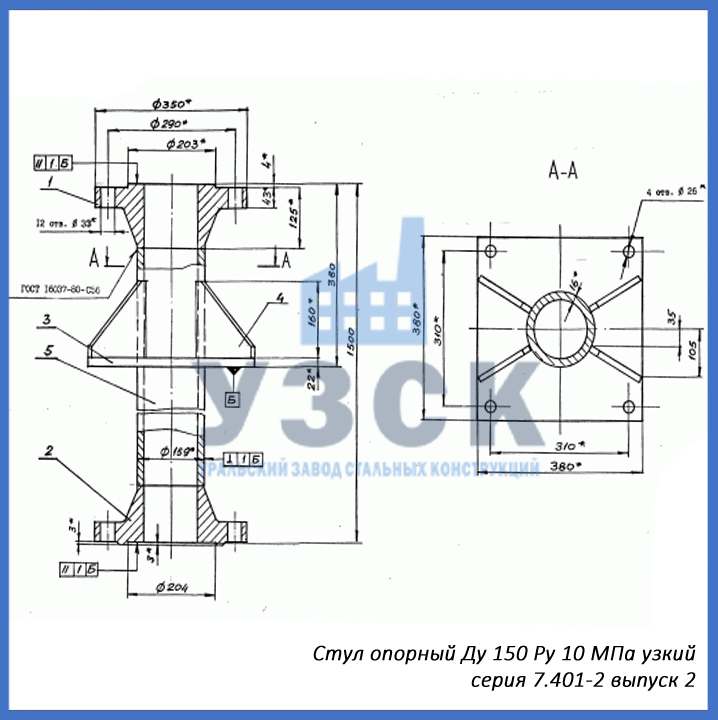

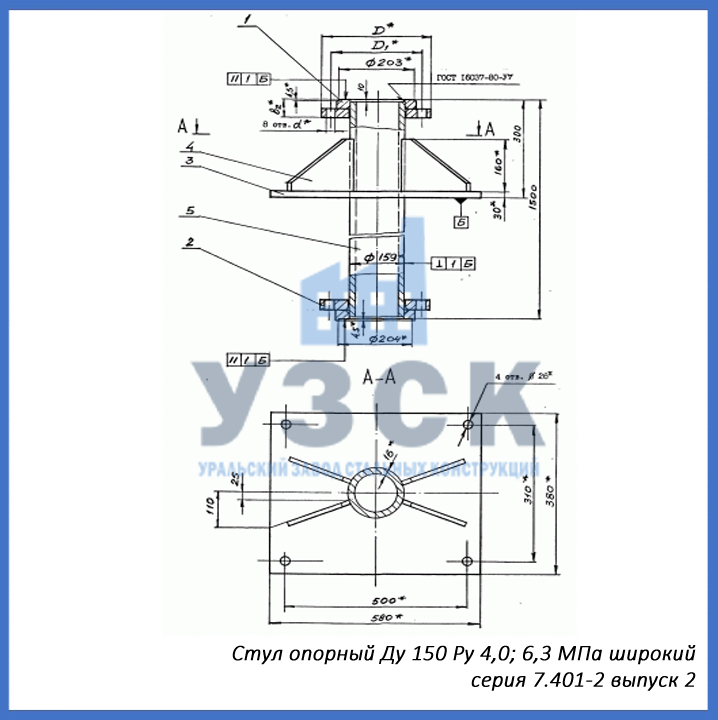

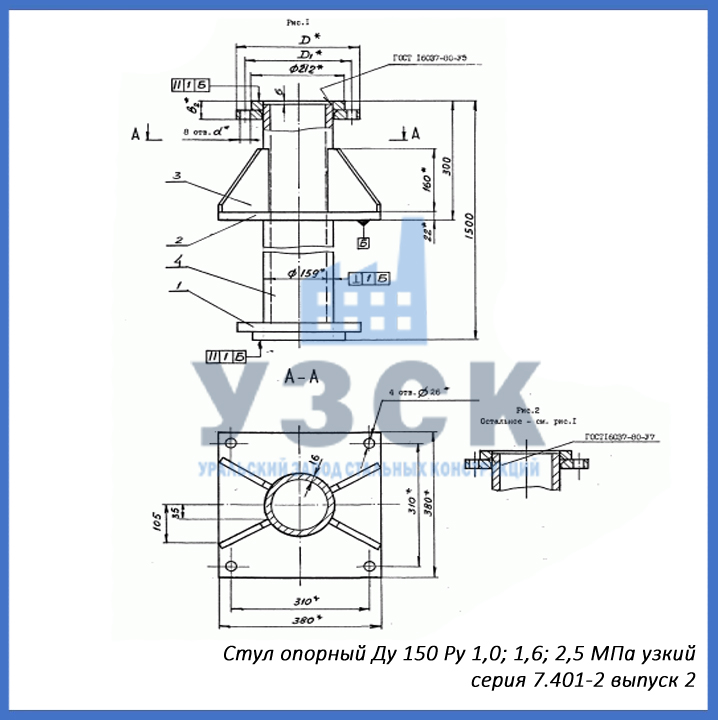

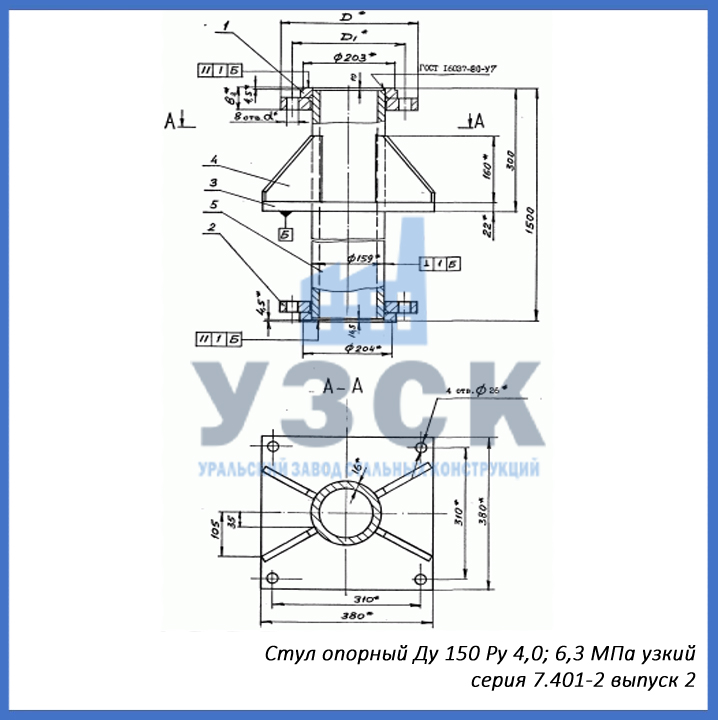

- серия 7.401-2 выпуск 2 – стул опорный узкий Ду 150 мм (СОУ-150), стул опорный широкий Ду 150 (СОШ-150);

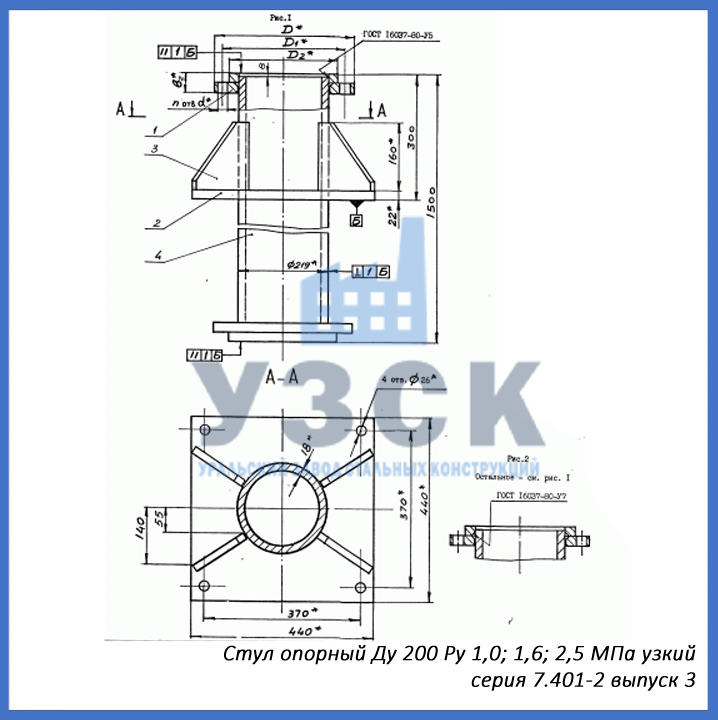

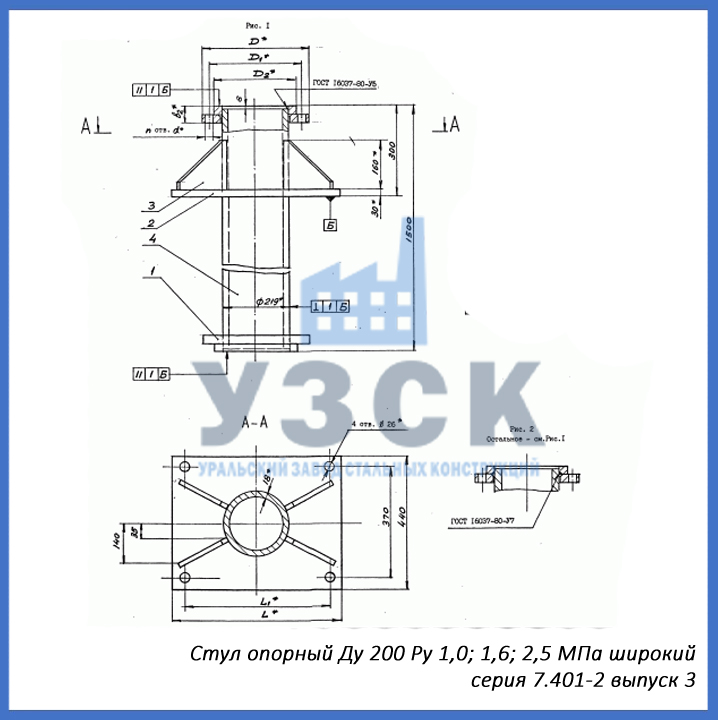

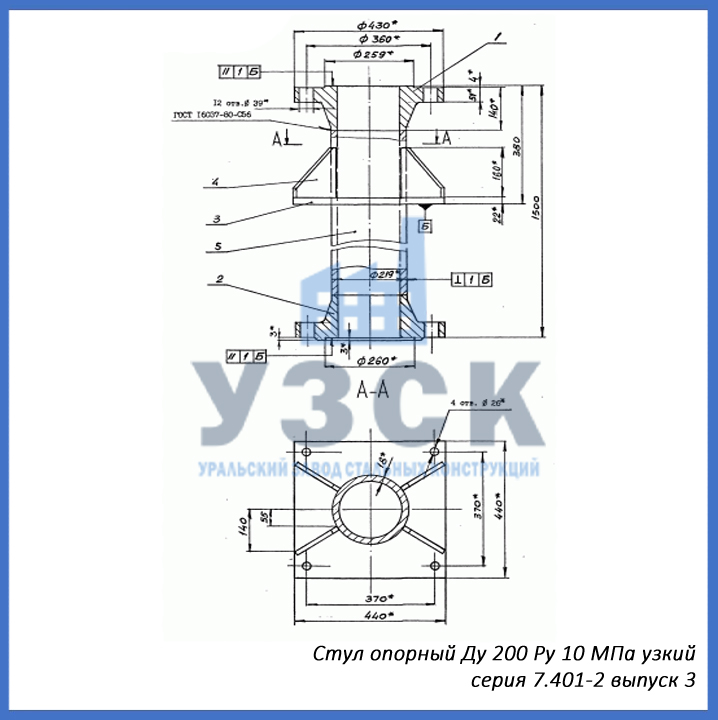

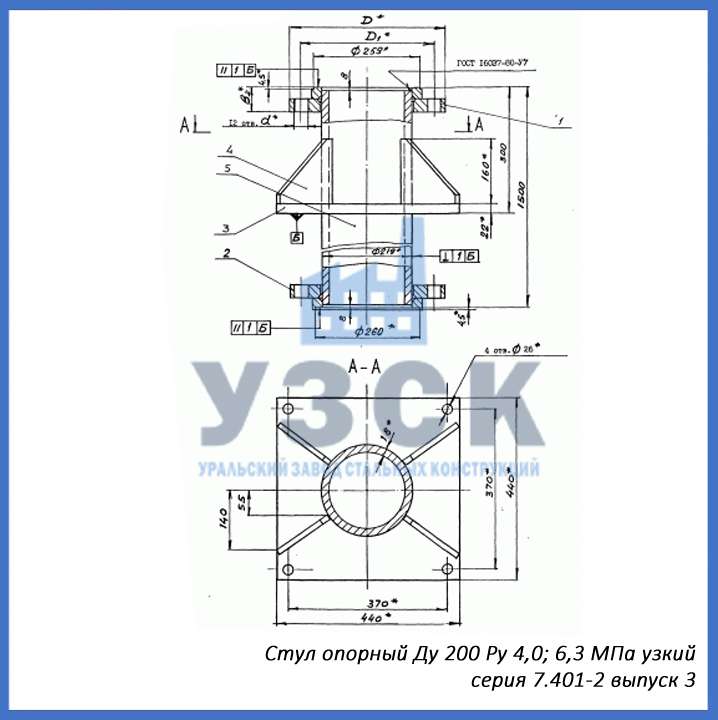

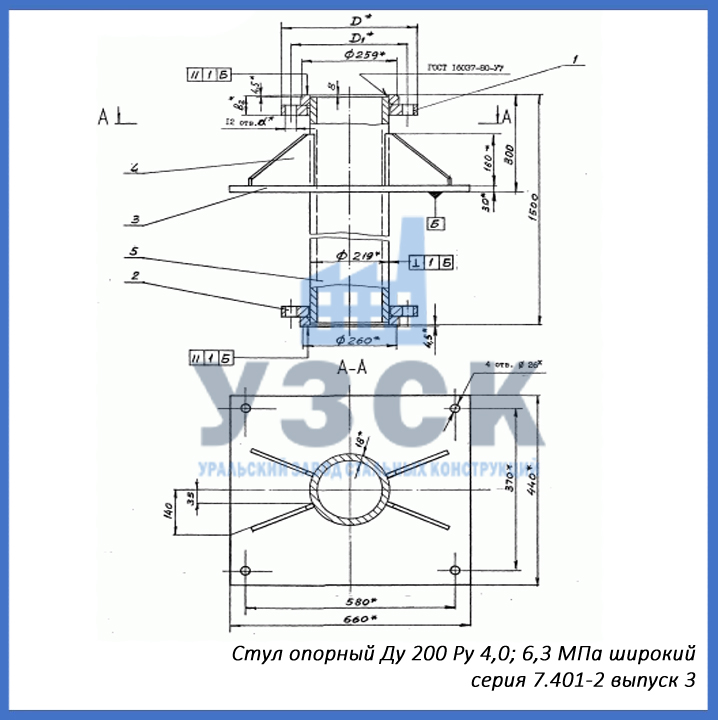

- серия 7.401-2 выпуск 3 – стул опорный узкий Ду 200 мм (СОУ-200), стул опорный широкий Ду 200 (СОШ-200);

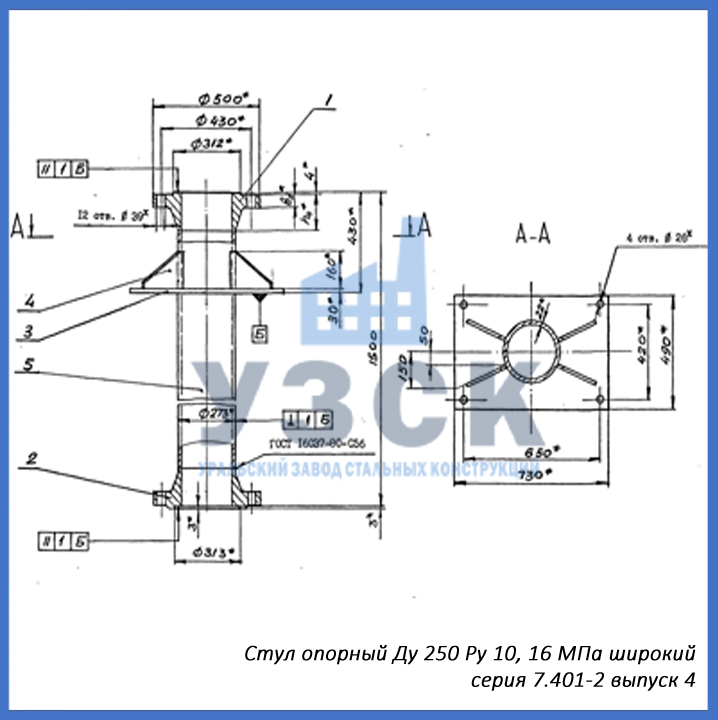

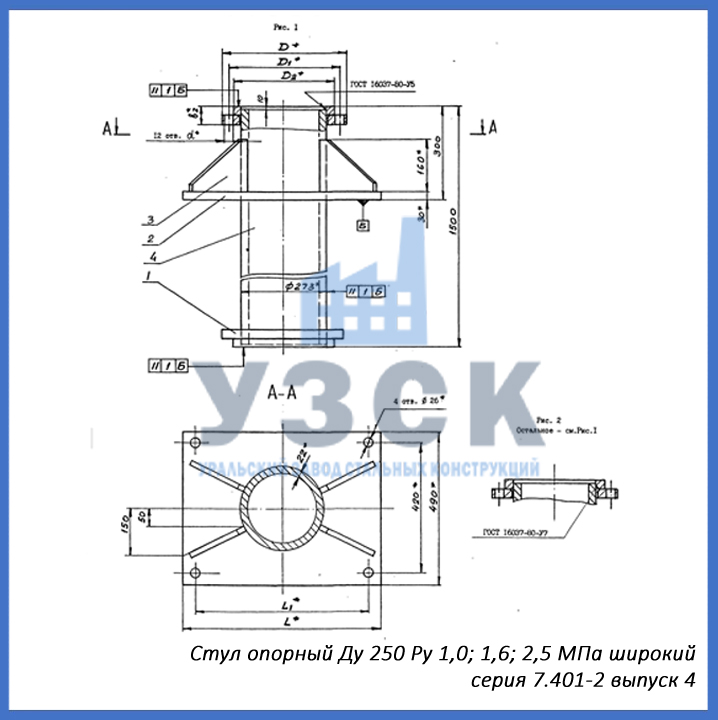

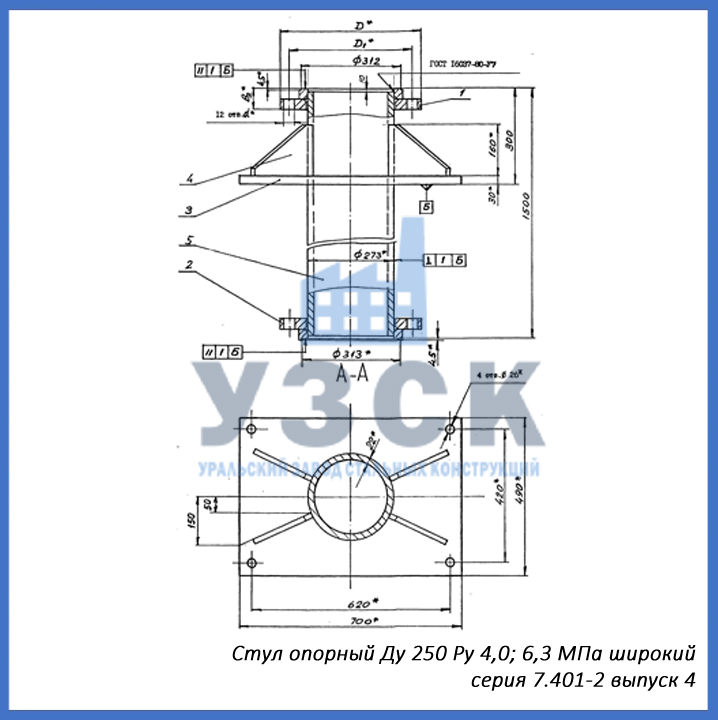

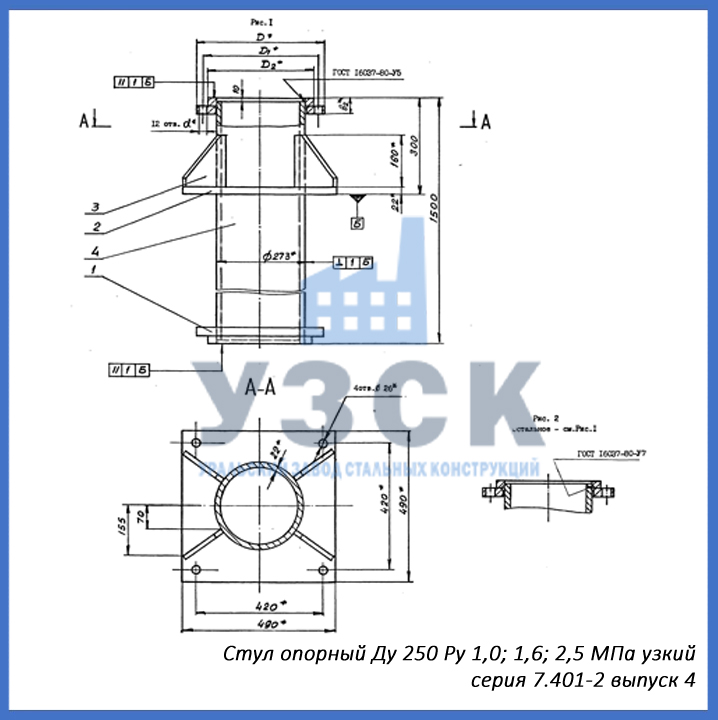

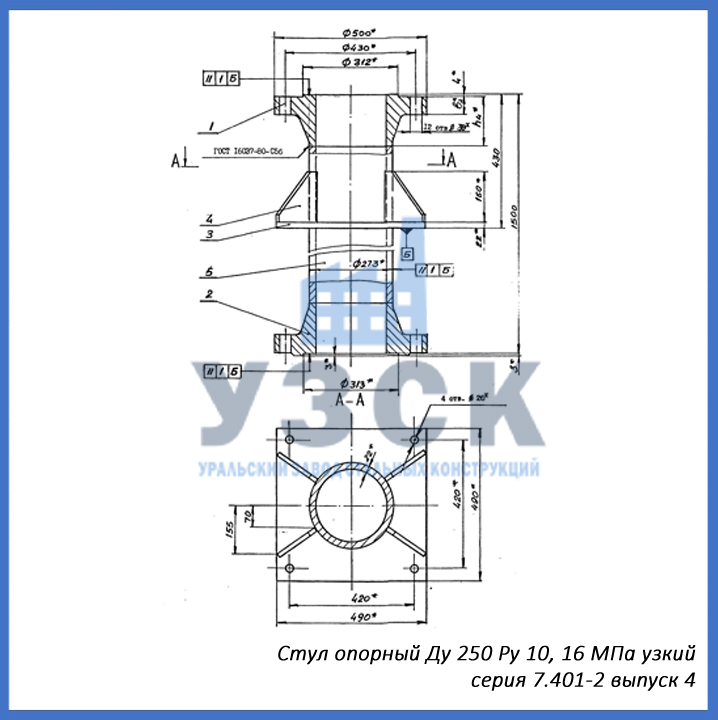

- серия 7.401-2 выпуск 4 – стул опорный узкий Ду 250 мм (СОУ-250), стул опорный широкий Ду 250 (СОШ-250);

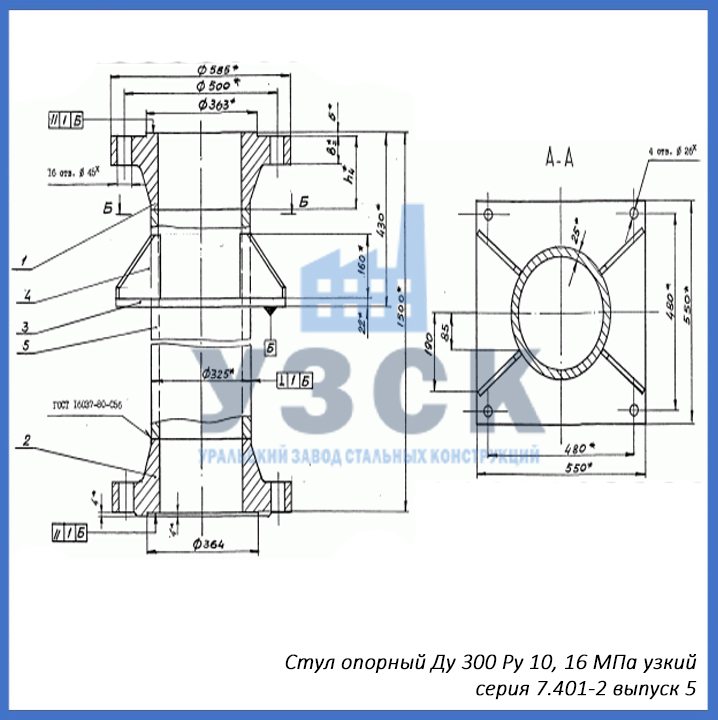

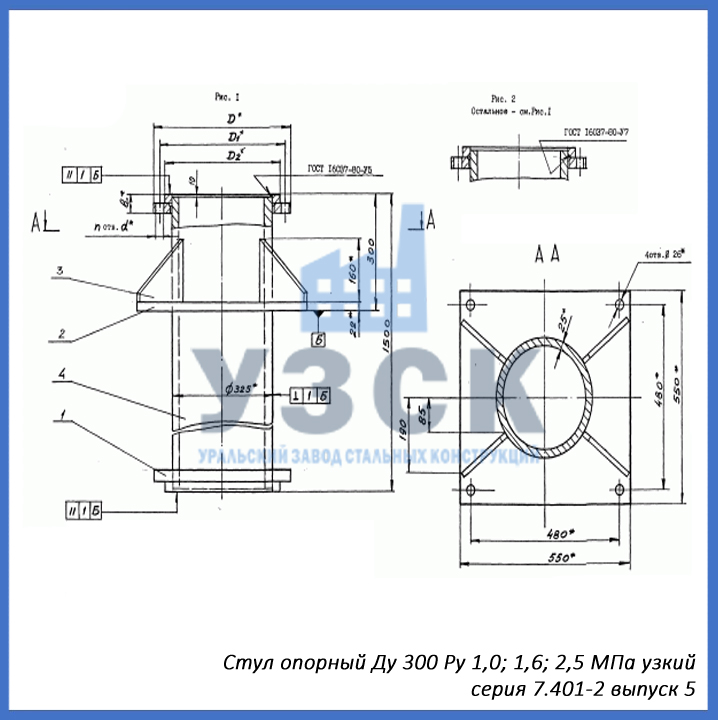

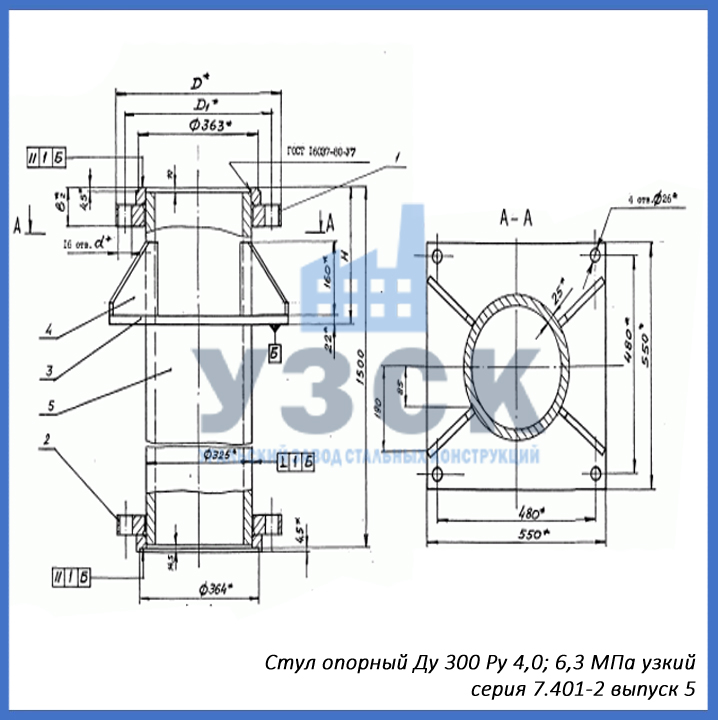

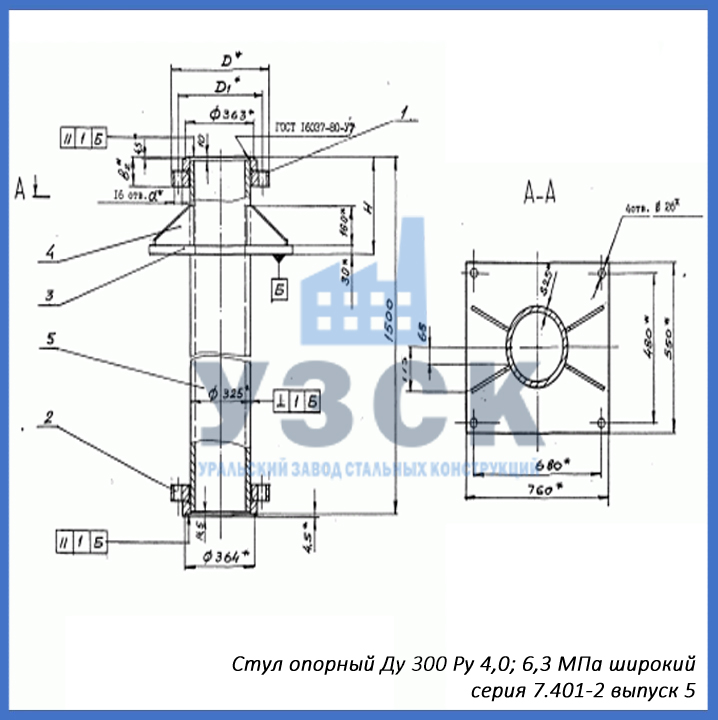

- серия 7.401-2 выпуск 5 – стул опорный узкий Ду 300 мм (СОУ-300), стул опорный широкий Ду 300 (СОШ-300);

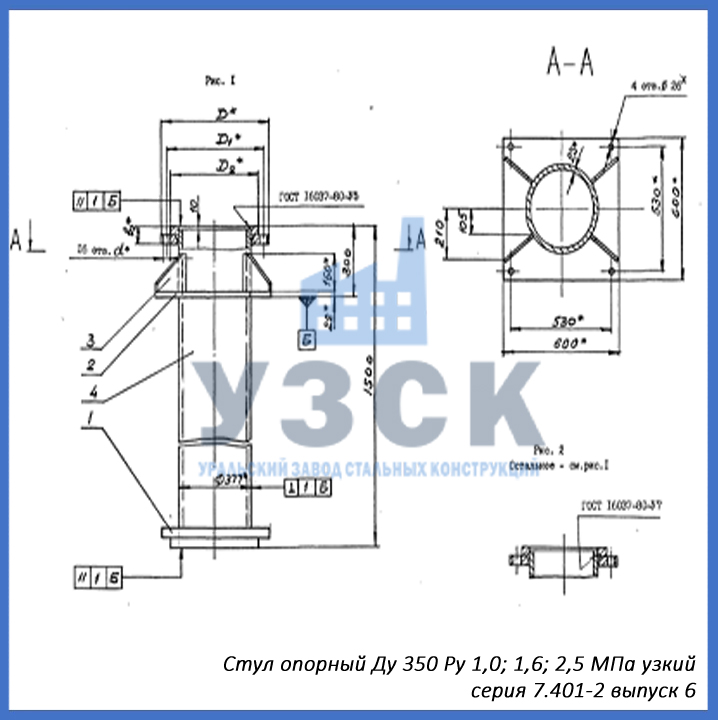

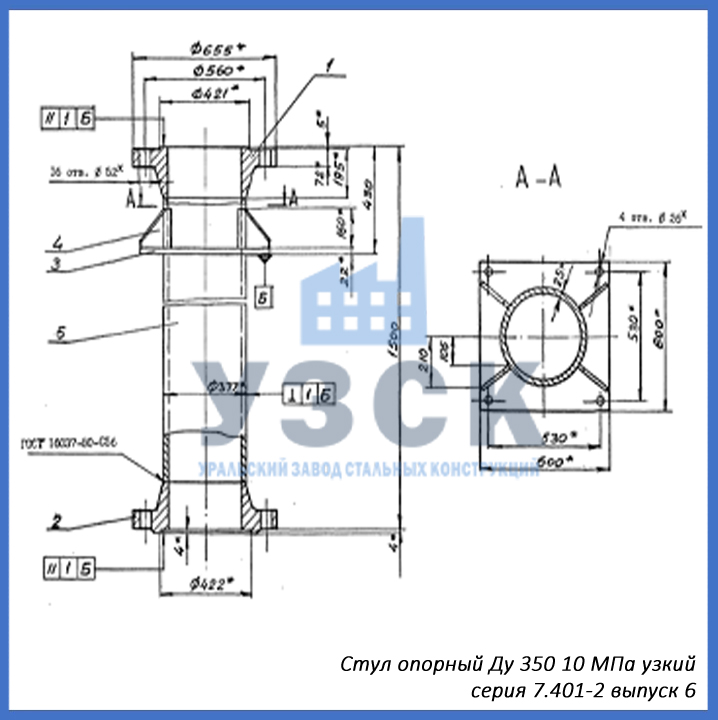

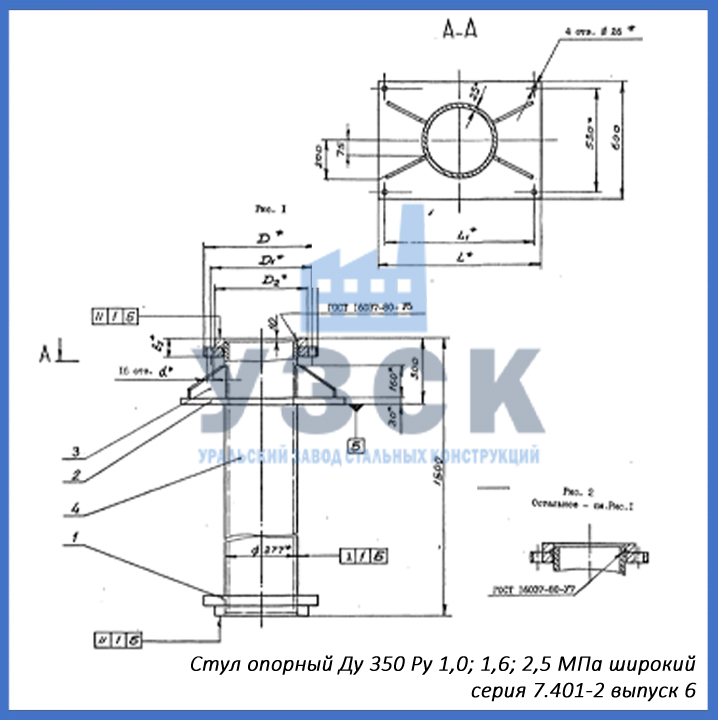

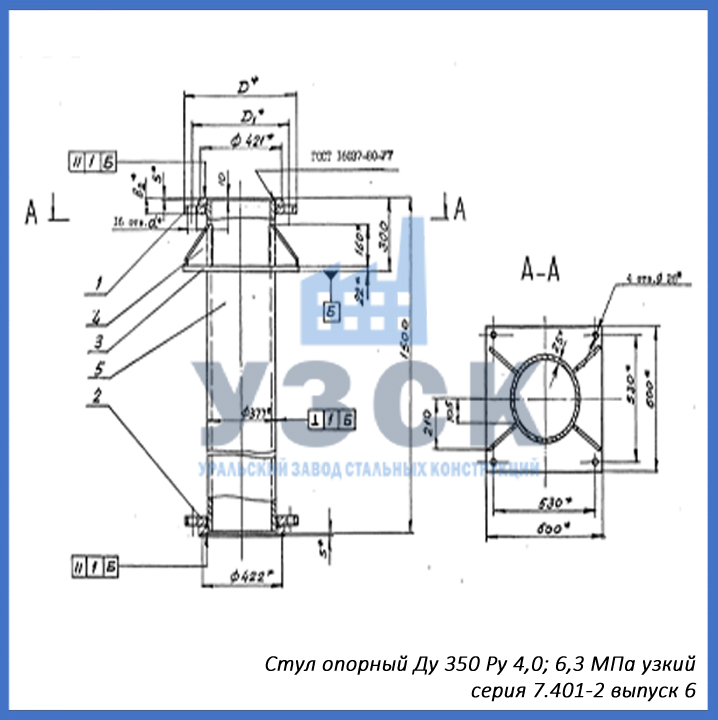

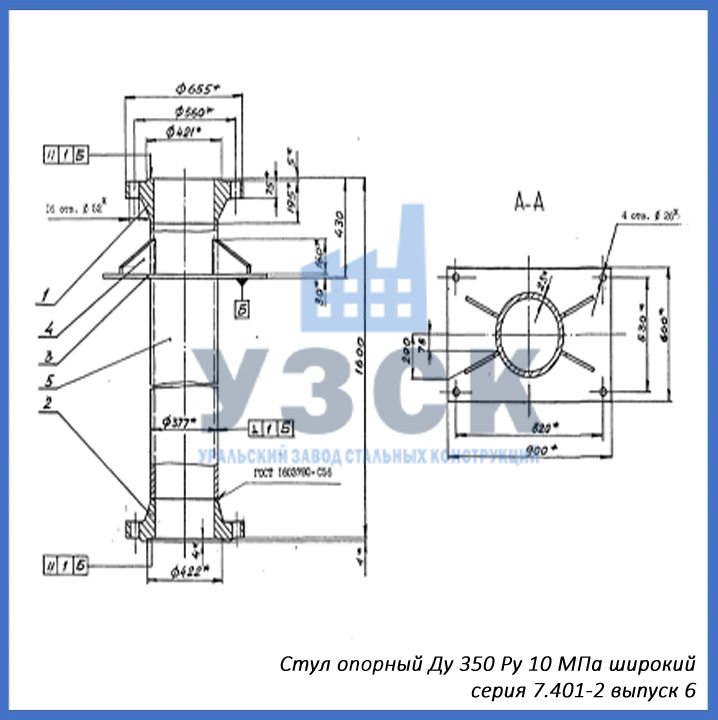

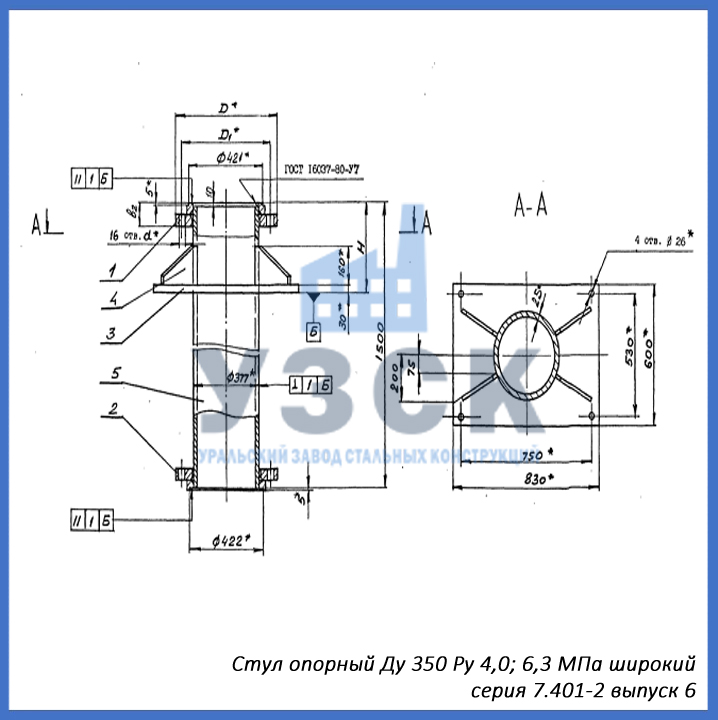

- серия 7.401-2 выпуск 6 – стул опорный узкий Ду 350 мм (СОУ-350), стул опорный широкий Ду 350 (СОШ-350);

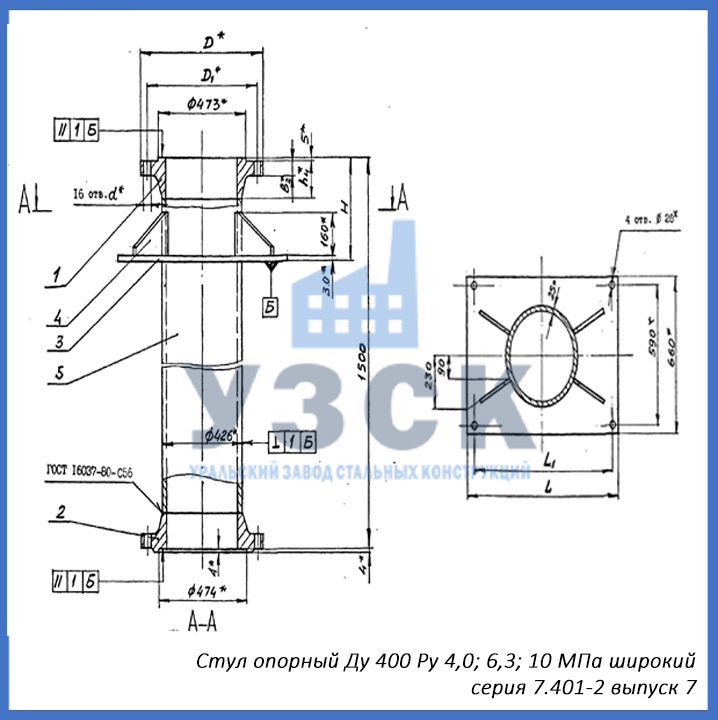

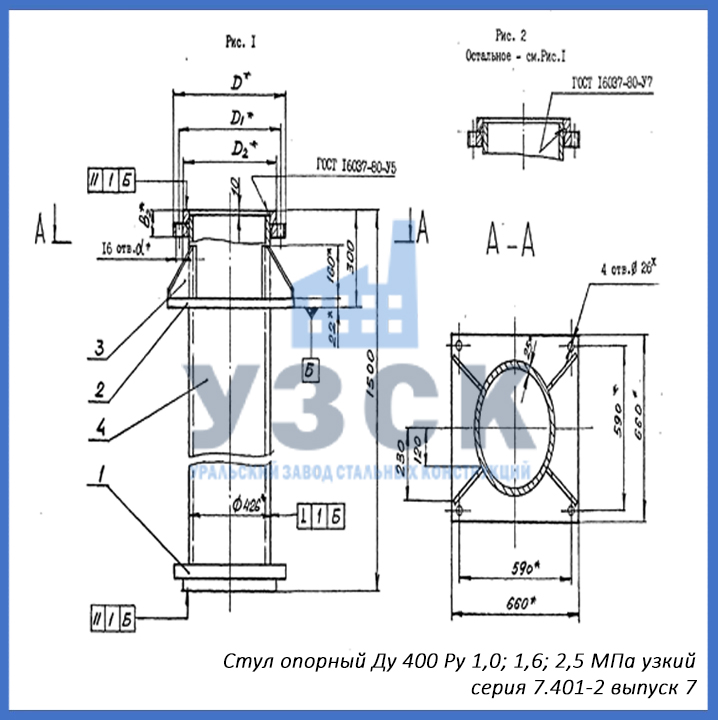

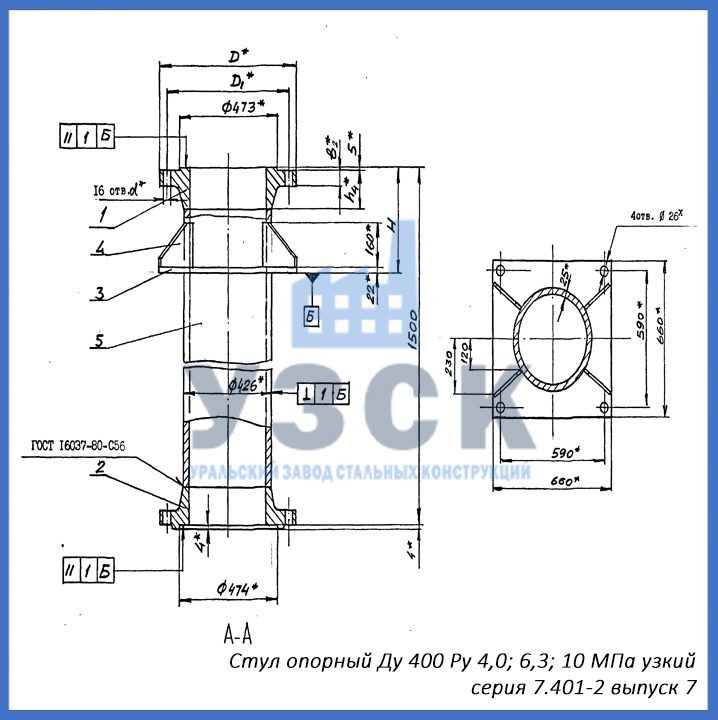

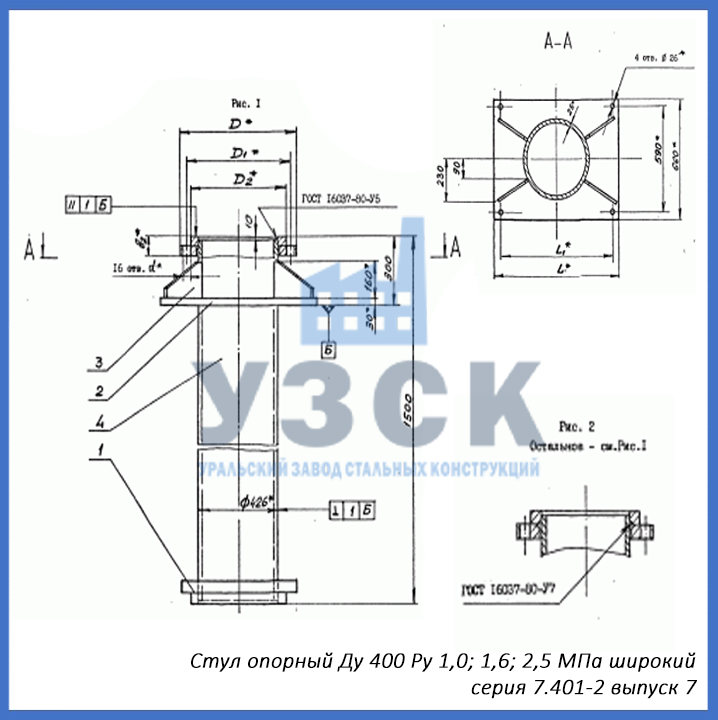

- серия 7.401-2 выпуск 7 – стул опорный узкий Ду 400 мм (СОУ-400), стул опорный широкий Ду 400 (СОШ-400);
Посмотреть и скачать подробные чертежи по серии 7.401 Вы можете кликнув по одной из ссылок указанных выше.
Стул опорный серия 7.401-2 выпуск 1.
В данном выпуске содержатся стулья опорные с условным диаметром Ду 100 мм и рабочим давлением от 1,0 до 10 МПа.

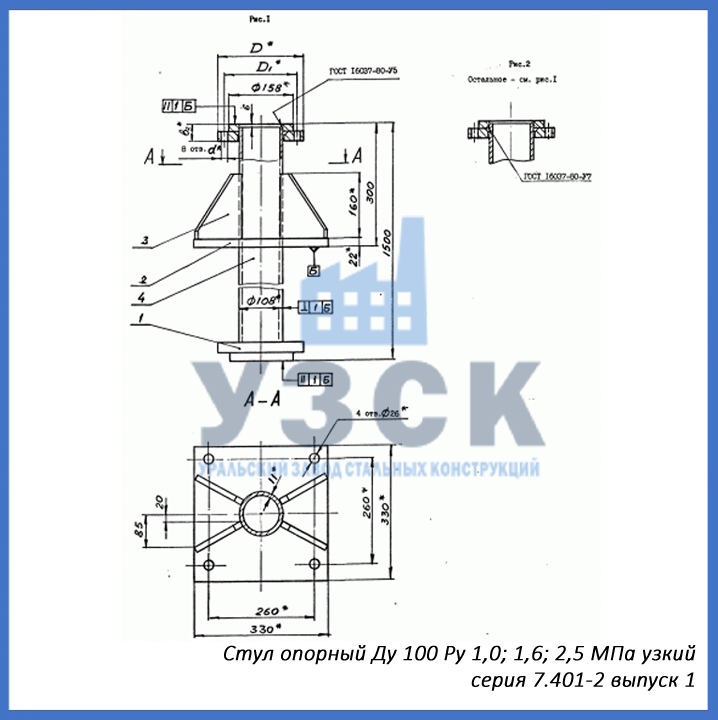

Стул опорный узкий Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1СОУ100-000 | 215 | 180 | 40 | 18 | 1,5 | 73,2 |
| 1СОУ100-000-01 | 215 | 180 | 46 | 18 | 2,4 | 74,7 |
| 1СОУ100-000-02 | 230 | 190 | 50 | 22 | 3,8 | 77,8 |
| шифр | расшифровка | Ру, МПа | ||||
| СОУ100-1,0 | Стул опорный Ду 100 Ру 1,0 узкий | 1,0 | ||||
| СОУ100-1,6 | Стул опорный Ду 100 Ру 1,6 узкий | 1,6 | ||||
| СОУ100-2,5 | Стул опорный Ду 100 Ру 2,5 узкий | 2,5 | ||||

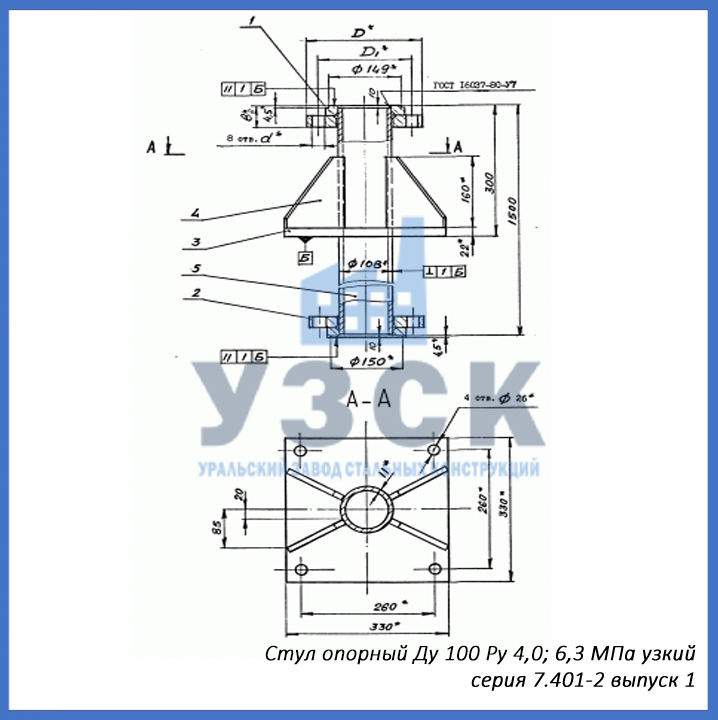

Стул опорный узкий Ру 4,0; 6,3 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2СОУ100-000 | 230 | 190 | 50 | 23 | 6,0 | 77,3 |
| 2СОУ100-000-01 | 250 | 200 | 60 | 25 | 9,6 | 86,6 |
| шифр | расшифровка | Ру, МПа | ||||
| СОУ100-4,0 | Стул опорный Ду 100 Ру 4,0 узкий | 4,0 | ||||
| СОУ100-6,3 | Стул опорный Ду 100 Ру 6,3 узкий | 6,3 | ||||

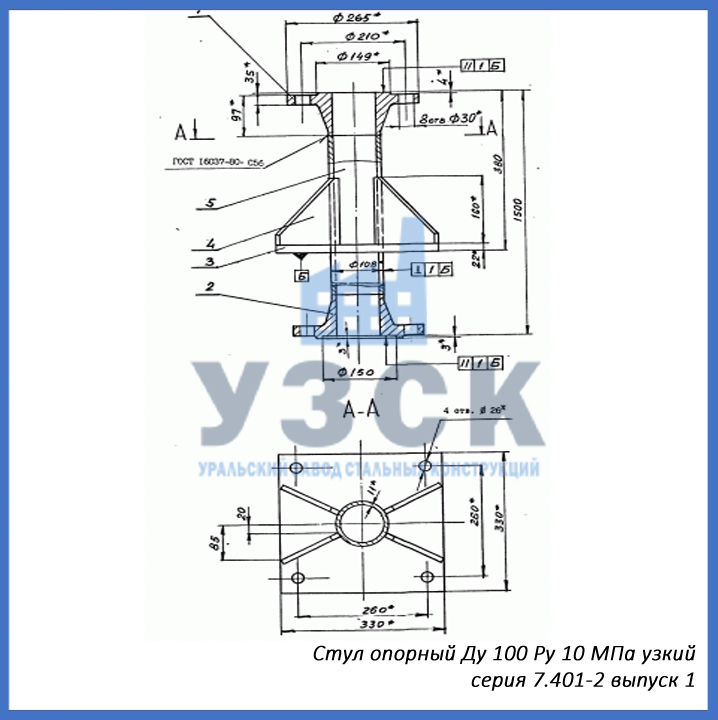

Стул опорный узкий Ру 10,0 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3СОУ100-000 | 265 | 210 | 30 | 10,0 | 86,6 |
| шифр | расшифровка | ||||
| СОУ100-10,0 | Стул опорный Ду 100 Ру 10,0 узкий | ||||

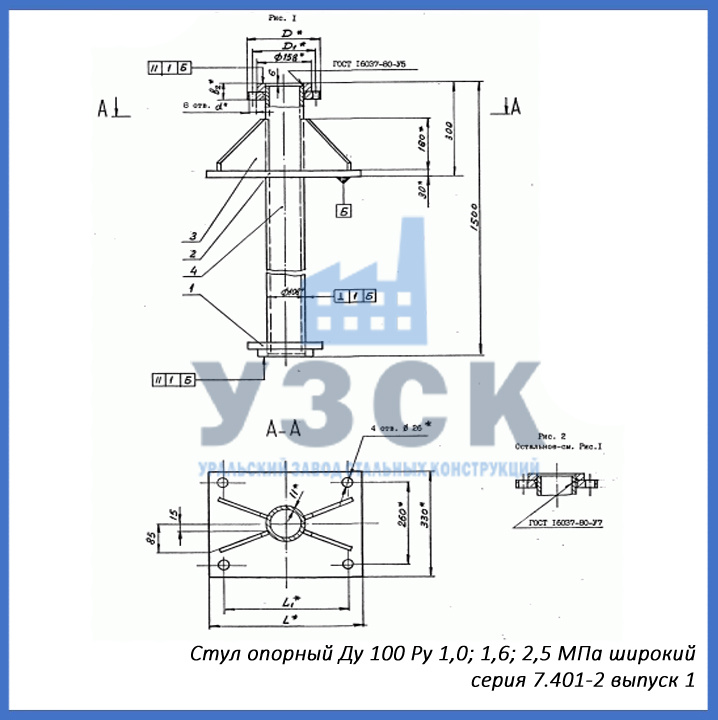

Стул опорный широкий Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1СОШ100-000 | 215 | 180 | 40 | 18 | 1,5 | 90,5 |
| 1СОШ100-000-01 | 215 | 180 | 46 | 18 | 2,4 | 92,0 |
| 1СОШ100-000-02 | 230 | 190 | 50 | 22 | 3,8 | 96,7 |
| шифр | расшифровка | Ру, МПа | ||||
| СОШ100-1,0 | Стул опорный Ду 100 Ру 1,0 широкий | 1,0 | ||||
| СОШ100-1,6 | Стул опорный Ду 100 Ру 1,6 широкий | 1,6 | ||||
| СОШ100-2,5 | Стул опорный Ду 100 Ру 2,5 широкий | 2,5 | ||||

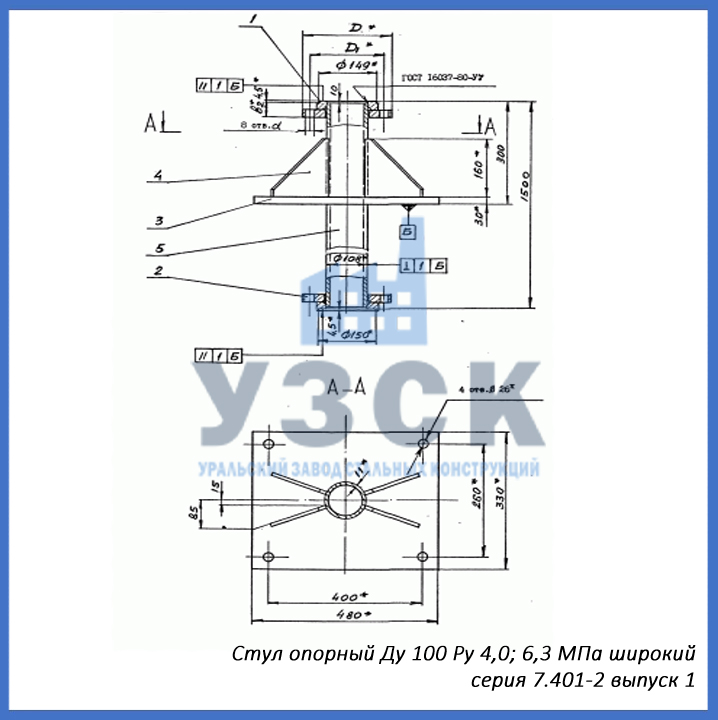

Стул опорный широкий Ру 4,0; 6,3 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2СОШ100-000 | 230 | 190 | 50 | 23 | 6,0 | 99,2 |
| 2СОШ100-000-01 | 250 | 200 | 60 | 25 | 9,6 | 106,6 |
| шифр | расшифровка | Ру, МПа | ||||
| СОШ100-4,0 | Стул опорный Ду 100 Ру 4,0 широкий | 4,0 | ||||
| СОШ100-6,3 | Стул опорный Ду 100 Ру 6,3 широкий | 6,3 | ||||

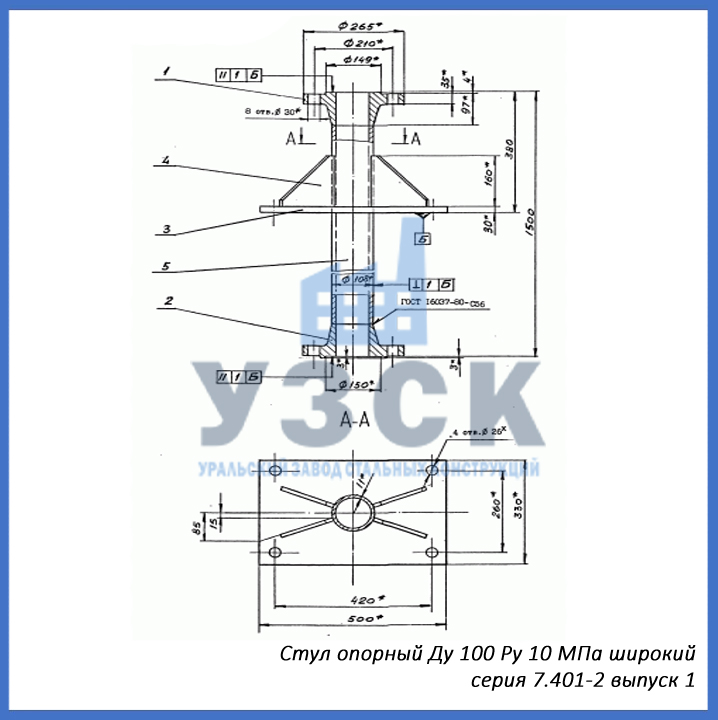

Стул опорный широкий Ру
