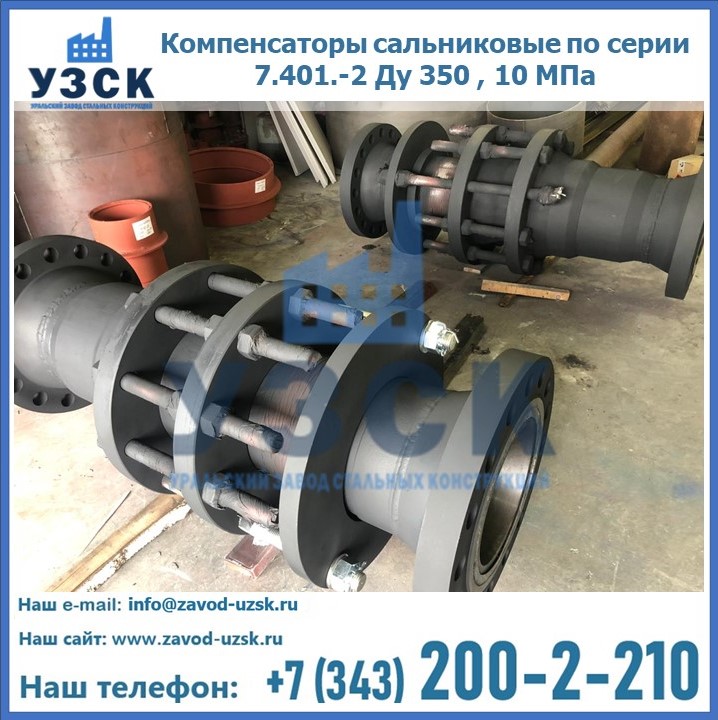

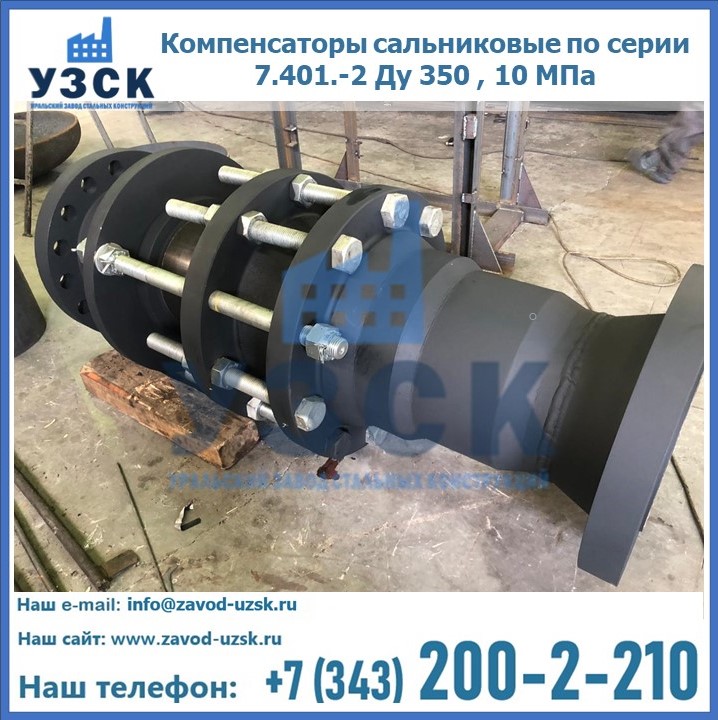

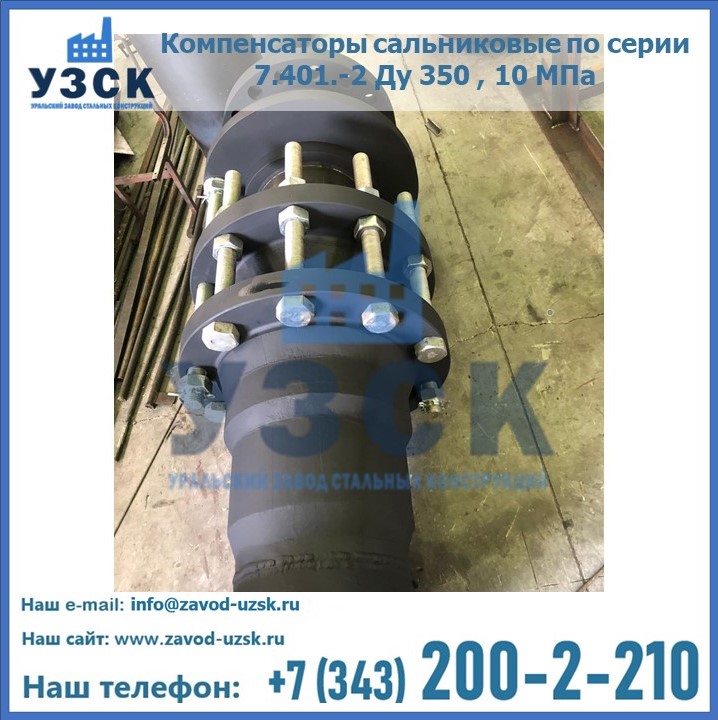

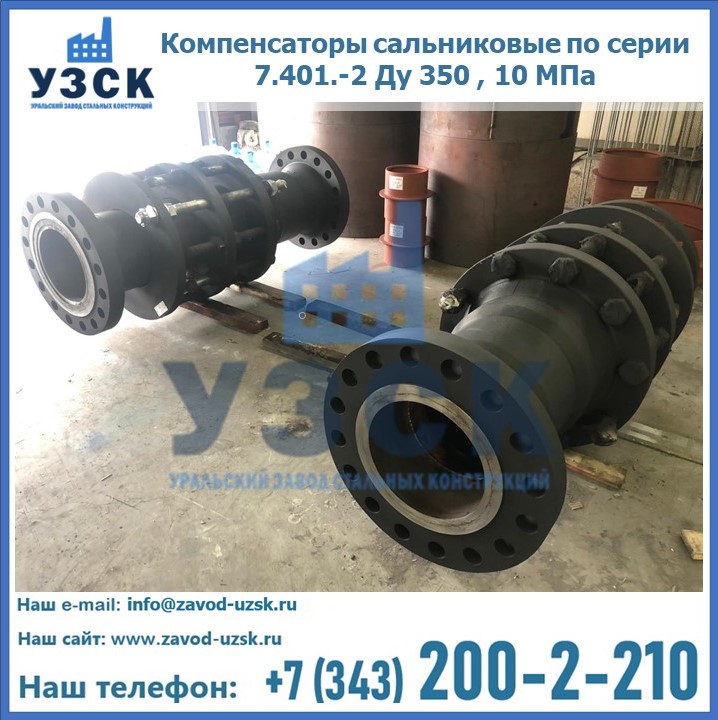

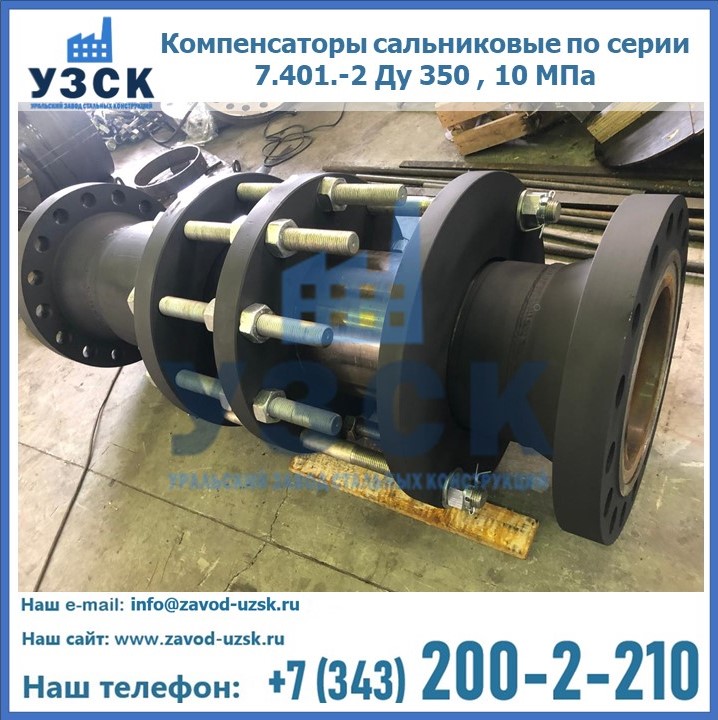

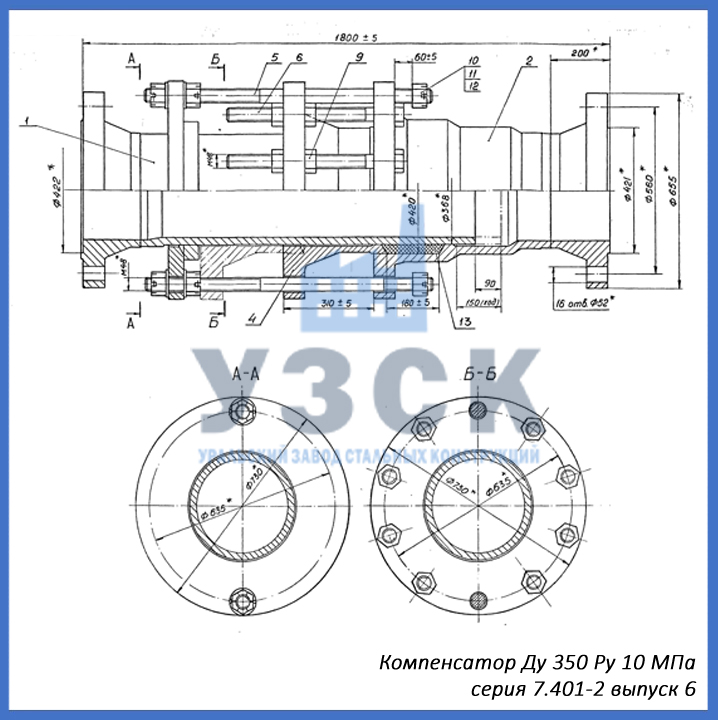

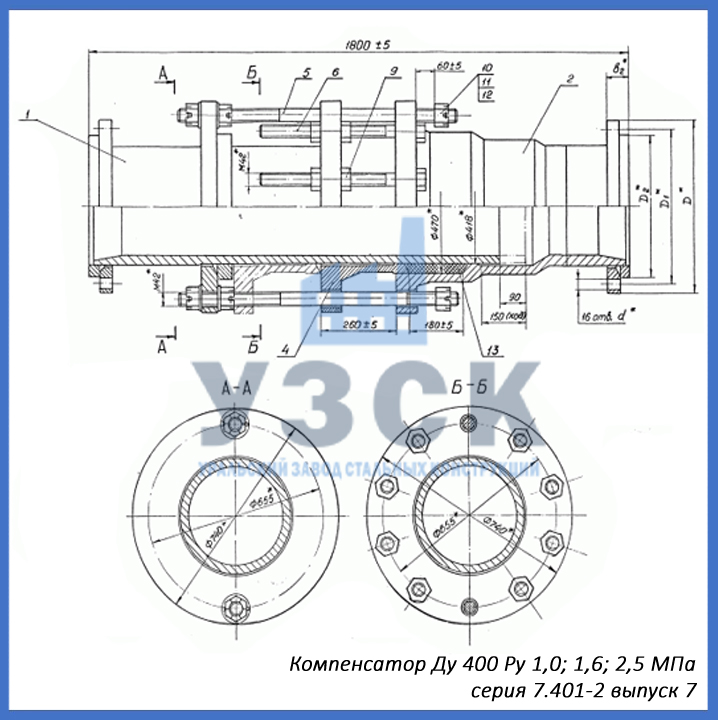

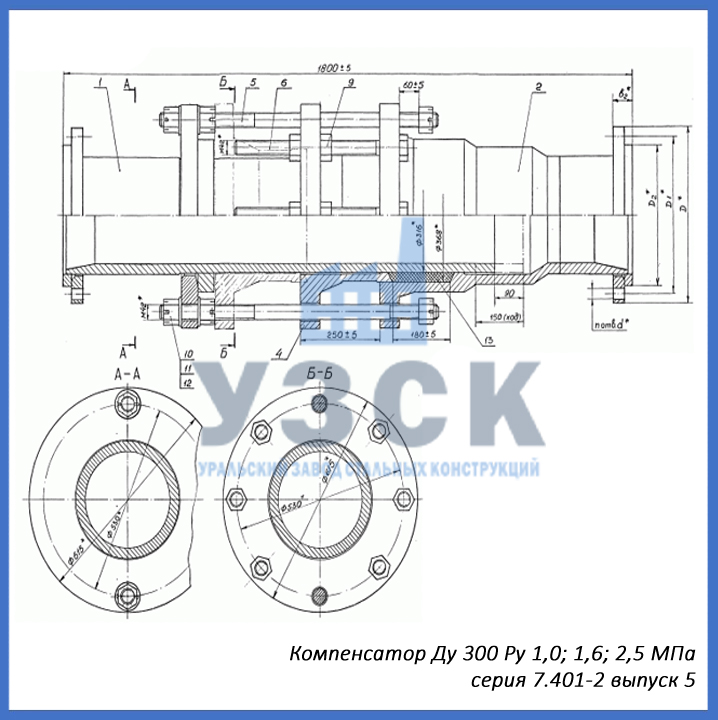

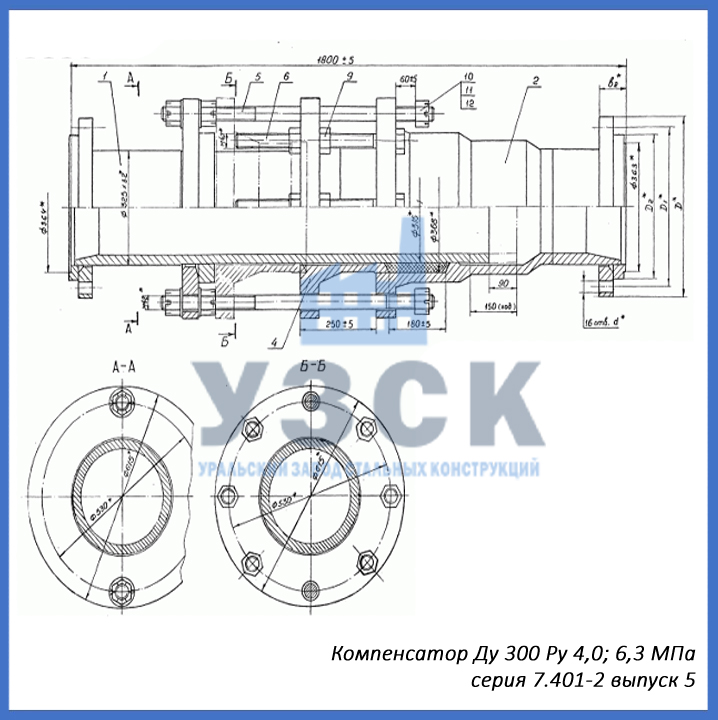

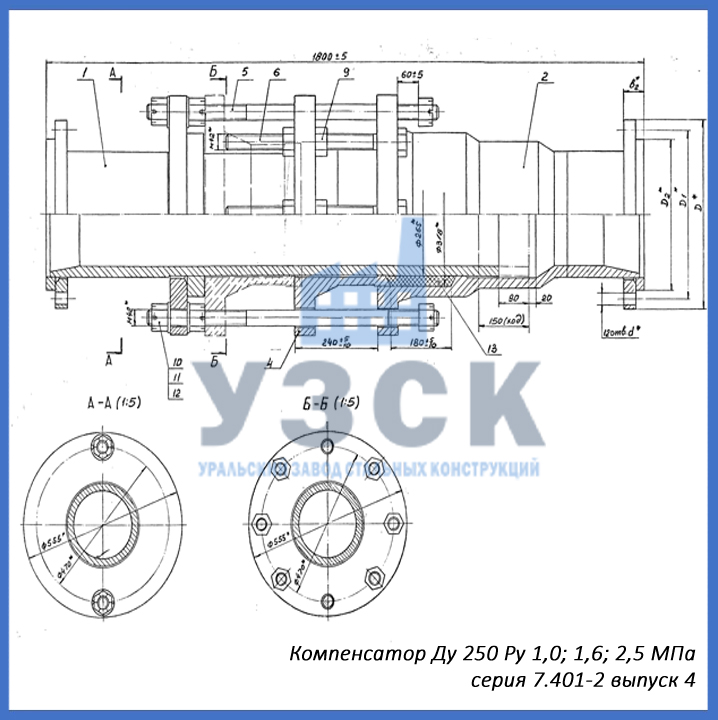

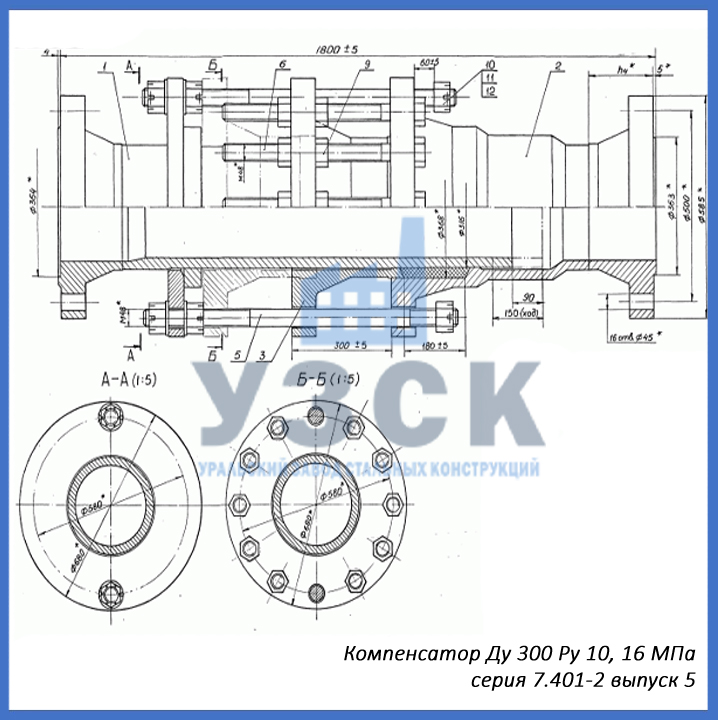

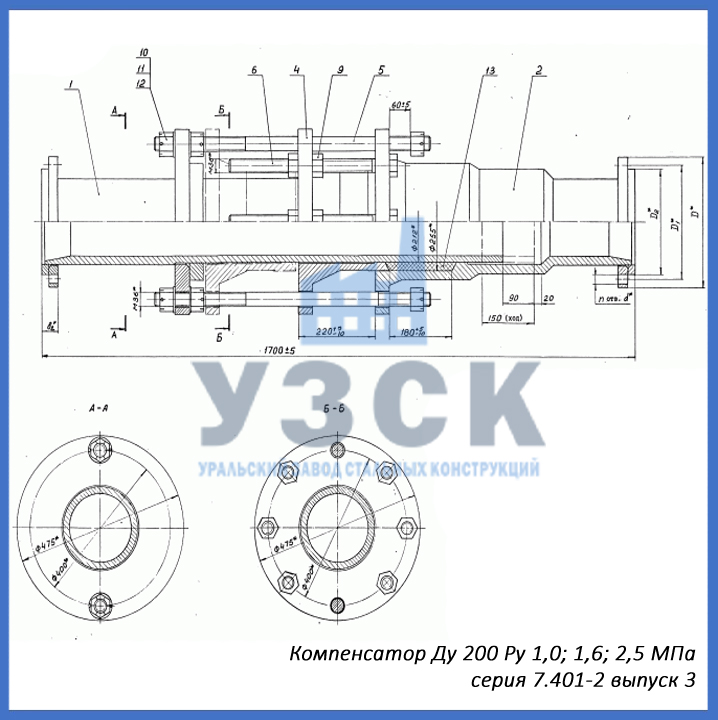

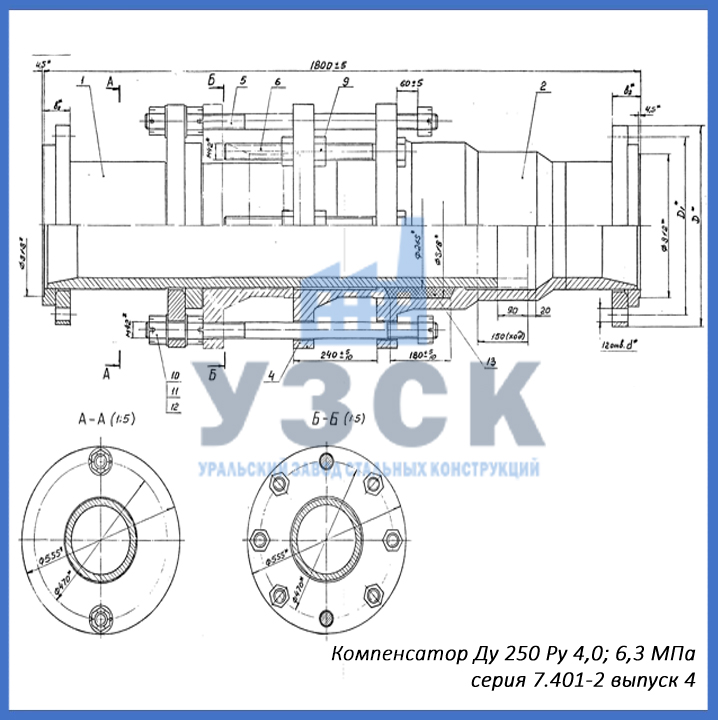

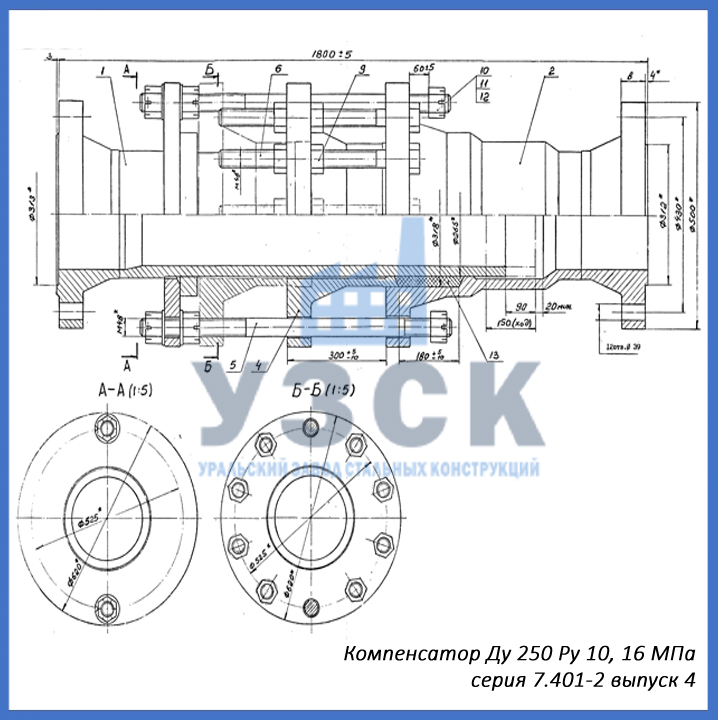

Компенсатор серия 7.401-2

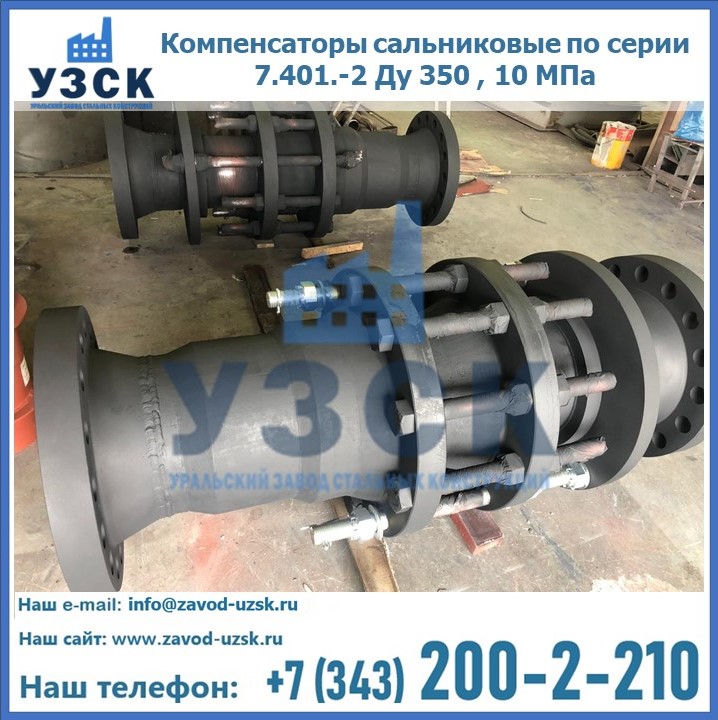

Компенсаторы по серии 7.401-2 относятся к узлам крепления трубопроводных систем и устанавливаются в вертикальных и наклонных шахтных стволах и протяженных горных выработках для компенсации перепадов давления и температурных расширений. Сальниковые компенсаторы серии 7.401-2 предназначены для эксплуатации на трубопроводах с рабочим давлением от 1 до 10 МПа (от 10 до 100 кгс/см2 соответственно). Применение компенсаторов сальниковых позволяет существенно снизить вероятность аварий и разрывов трубопровода, вызванных термическим воздействием и высоким давлением сред.

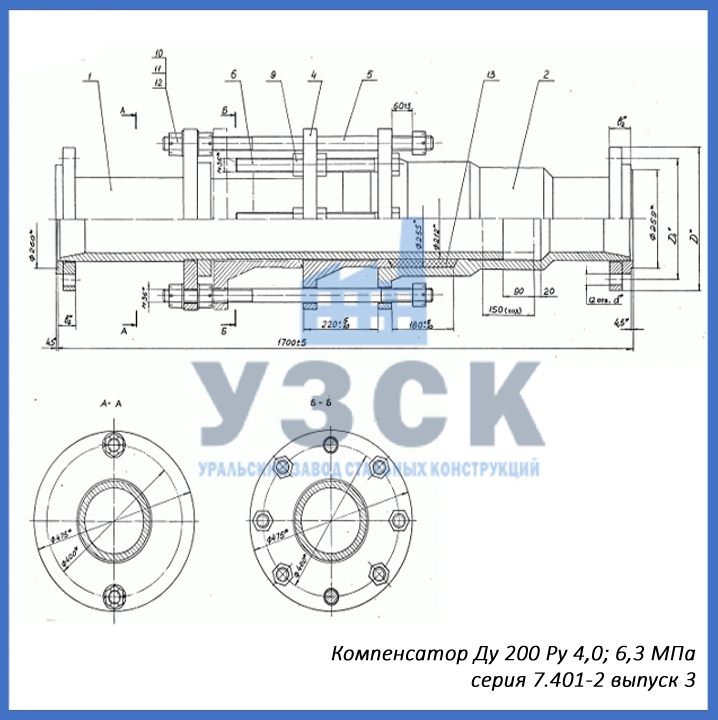

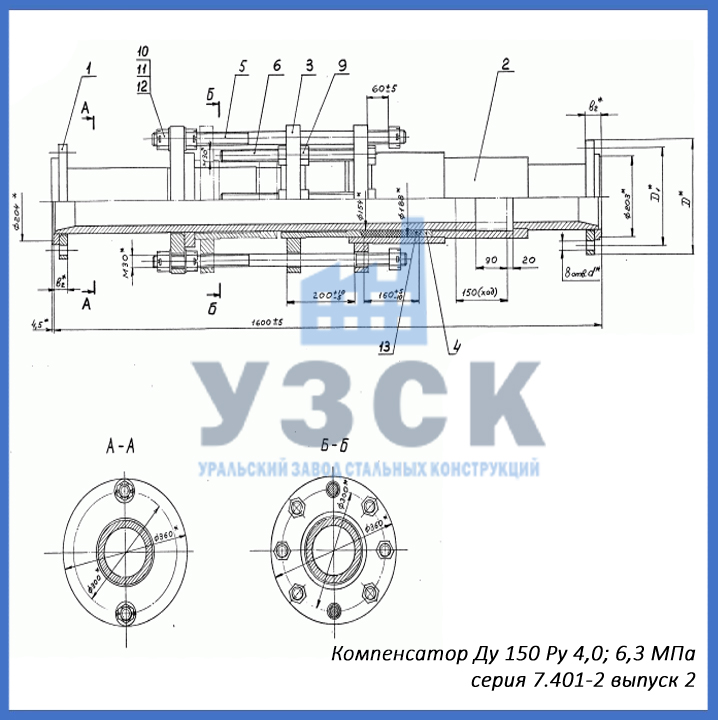

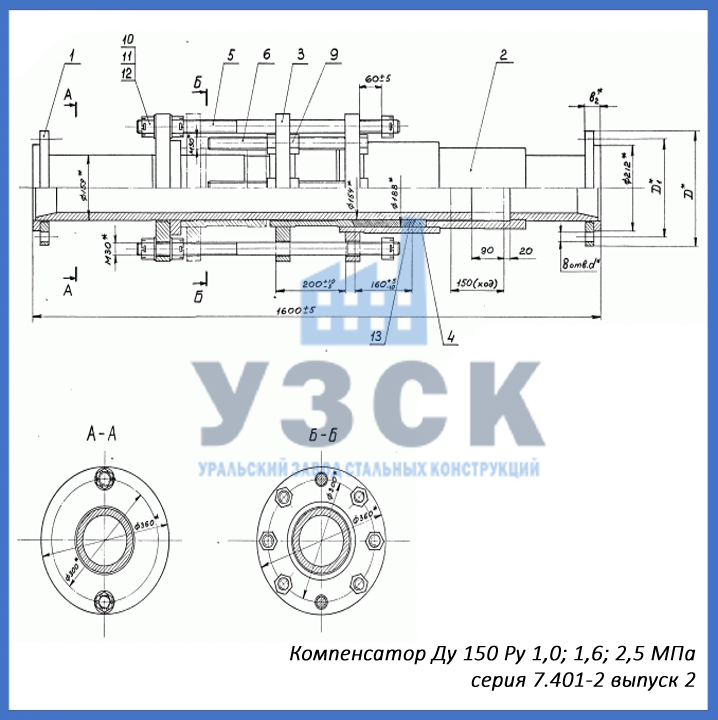

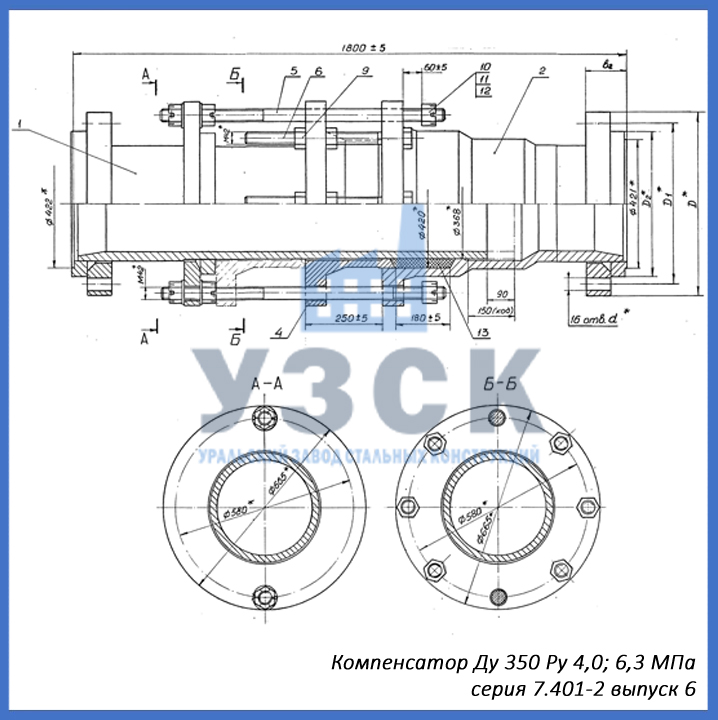

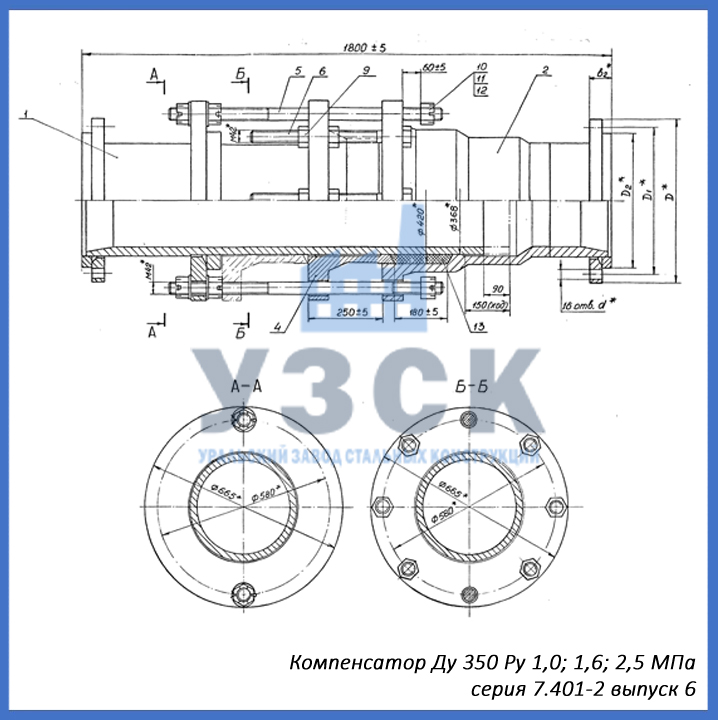

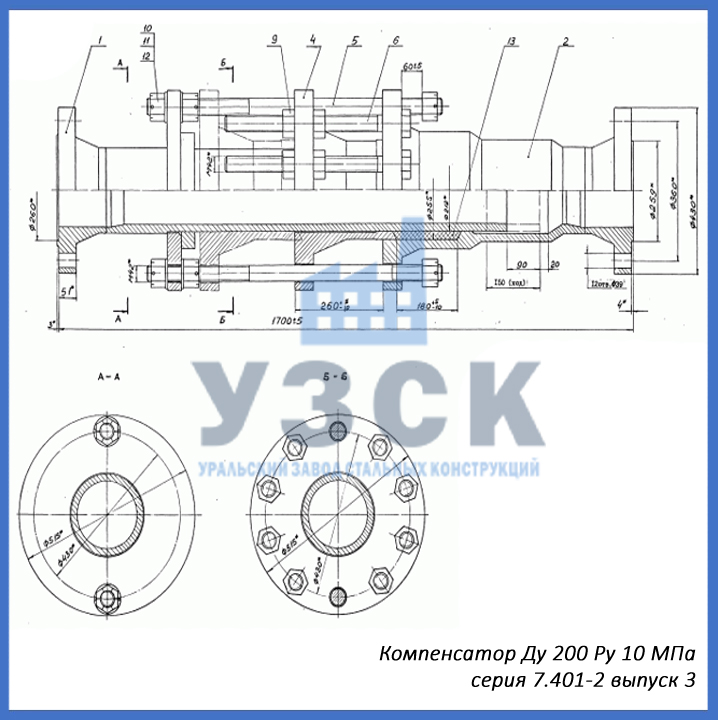

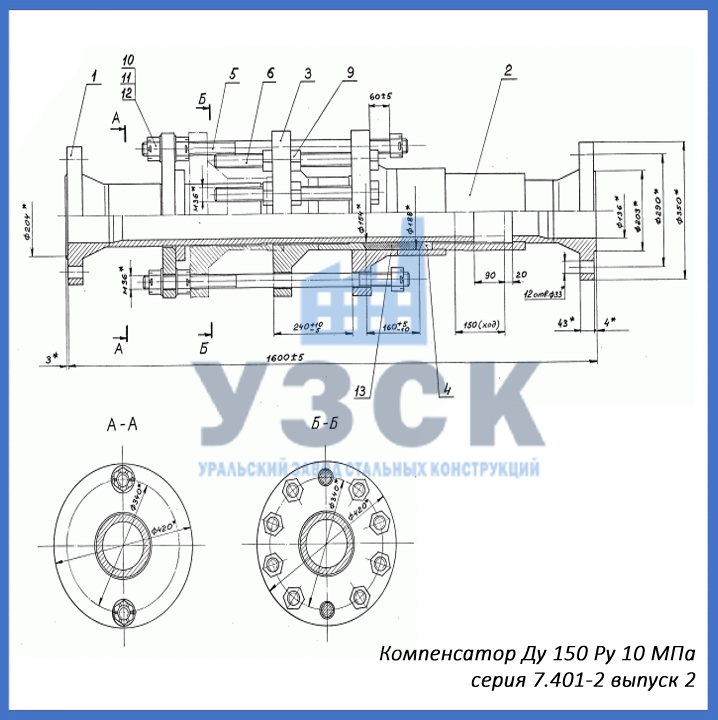

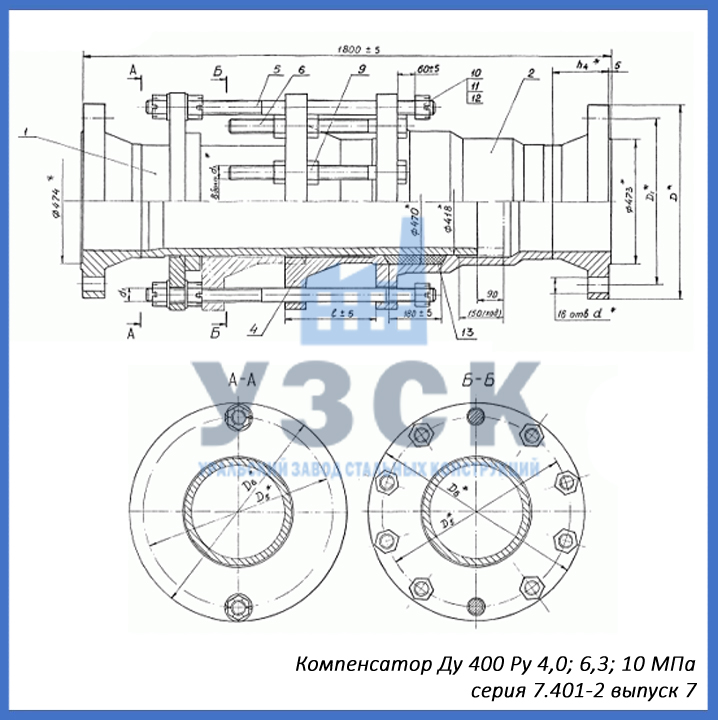

Посмотреть и скачать подробные чертежи по серии 7.401 Вы можете кликнув по одной из ссылок указанных ниже.

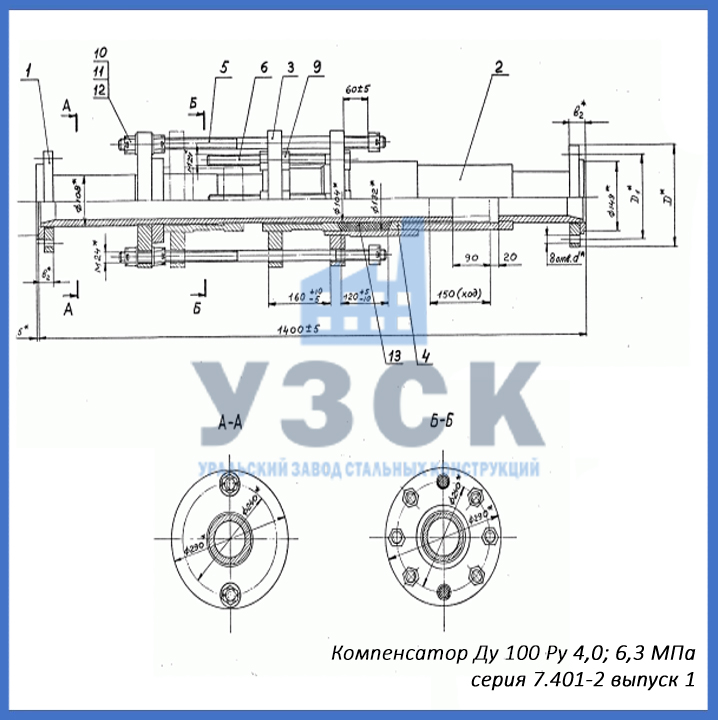

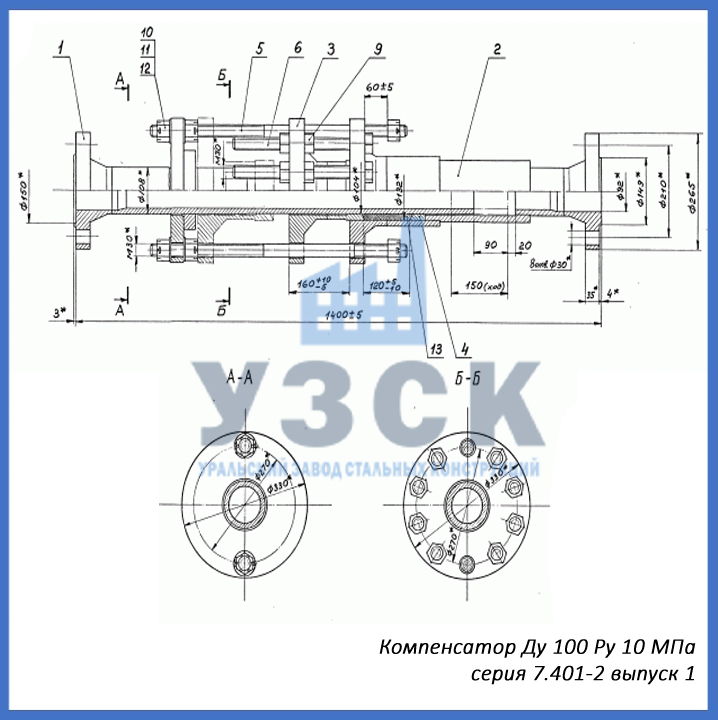

Компенсаторы серия 7.401-2 выпуск 1.
В данном выпуске представлены сальниковые компенсаторы для трубопроводов диаметром Ду 100 мм и рабочим давлением Ру от 1,0 до 10 МПа. Основная сфера применения: нефтедобывающая промышленность.

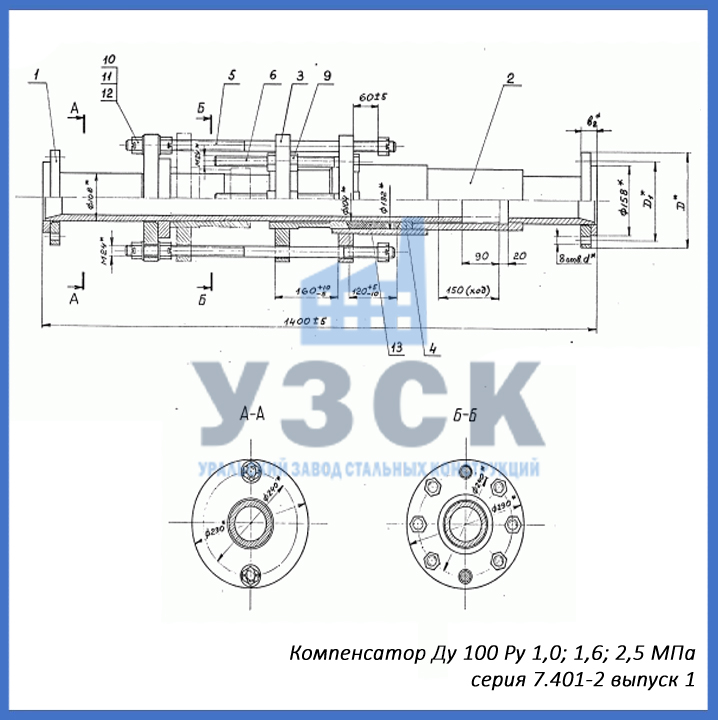

Компенсаторы Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1К100-000 | 215 | 180 | 40 | 18 | 1,5 | 148 |
| 1К100-000-01 | 215 | 180 | 46 | 18 | 2,4 | 149 |
| 1К100-000-02 | 230 | 190 | 50 | 22 | 3,8 | 152 |
| шифр | расшифровка | Ру, МПа | ||||
| К100-1,0 | Компенсатор Ду 100 мм Ру 1,0 МПа | 1,0 | ||||
| К100-1,6 | Компенсатор Ду 100 мм Ру 1,6 МПа | 1,6 | ||||
| К100-2,5 | Компенсатор Ду 100 мм Ру 2,5 МПа | 2,5 | ||||
Компенсаторы Ру 4,0; 6,3 серия 7.401-2 выпуск 1.
