Серия 7.401-2 «Узлы крепления трубопроводов в вертикальных и наклонных шахтных стволах и протяжных горных выработках» представлена несколькими выпусками, в каждом выпуске содержатся элементы трубопровода определенного диаметра от Ду 100 до Ду 400.
Уральский Завод Стальных Конструкций осуществляет производство опорных колен для нефтедобывающей промышленности следующих выпусков:
- опорное колено серия 7.401-2 выпуск 1 Ду 100 мм,
- опорное колено серия 7.401-2 выпуск 2 Ду 150 мм,
- опорное колено серия 7.401-2 выпуск 3 Ду 200 мм,
- опорное колено серия 7.401-2 выпуск 4 Ду 250 мм,
- опорное колено серия 7.401-2 выпуск 5 Ду 300 мм,
- опорное колено серия 7.401-2 выпуск 6 Ду 350 мм,
- опорное колено серия 7.401-2 выпуск 7 Ду 400 мм.
Посмотреть и скачать подробные чертежи по серии 7.401 Вы можете кликнув по одной из ссылок указанных выше.
Колено опорное серия 7.401-2 выпуск 1.
В выпуске 1 серии 7.401-2 представлены колена опорные для трубопроводных систем диаметром Ду 100 мм с рабочим давлением от 1,0 до 10 МПа.

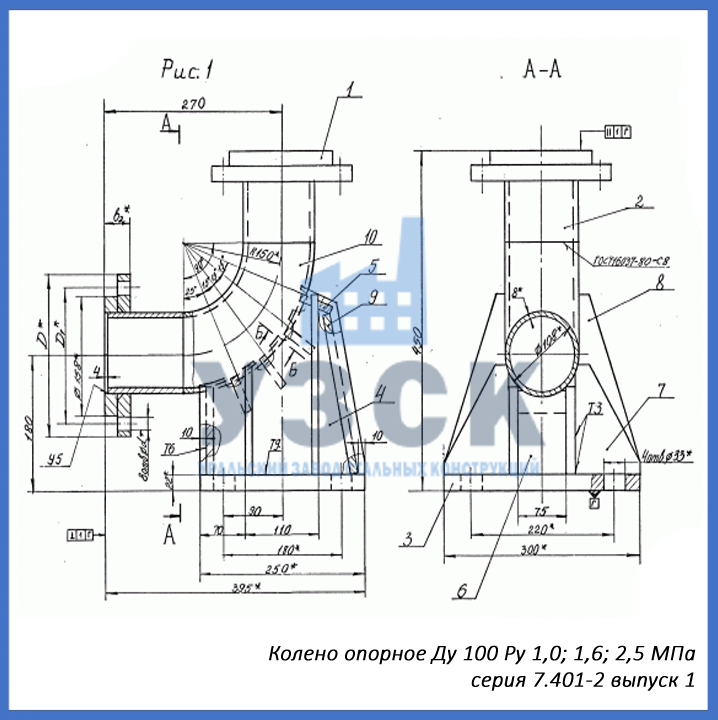

Колено опорное Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1КО100-000 | 215 | 180 | 40 | 18 | 1,5 | 50 |
| 1КО100-000-01 | 215 | 180 | 46 | 18 | 2,4 | 51,5 |
| 1КО100-000-02 | 230 | 190 | 50 | 22 | 3,8 | 54,7 |
| шифр | расшифровка | Ру, МПа | ||||
| КО100-1,0 | Колено опорное Ду 100 Ру 1,0 | 1,0 | ||||
| КО100-1,6 | Колено опорное Ду 100 Ру 1,6 | 1,6 | ||||
| КО100-2,5 | Колено опорное Ду 100 Ру 2,5 | 2,5 | ||||

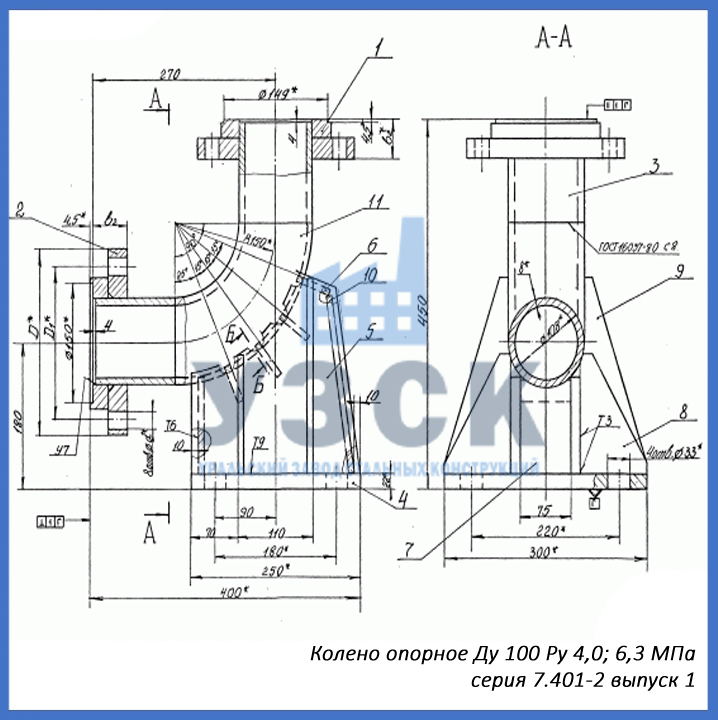

Колено опорное Ру 4,0; 6,3 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2КО100-000 | 230 | 190 | 50 | 23 | 6,0 | 54 |
| 2КО100-000-01 | 250 | 200 | 60 | 25 | 9,6 | 63 |
| шифр | расшифровка | Ру, МПа | ||||
| КО100-4,0 | Колено опорное Ду 100 Ру 4,0 | 4,0 | ||||
| КО100-6,3 | Колено опорное Ду 100 Ру 6,3 | 6,3 | ||||
Колено опорное Ру 10,0 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3КО100-000 | 265 | 210 | 30 | 10,0 | 63 |
| шифр | расшифровка | ||||
| КО100-10,0 | Колено опорное Ду 100 Ру 10,0 | ||||
Колено опорное серия 7.401-2 выпуск 2.
В данном выпуске содержатся колена опорные с условным диаметром Ду 150 мм и рабочим давлением Ру 1,0; Ру1,6; Ру 2,5; Ру 4,0; Ру 6,3; Ру 10 МПа.

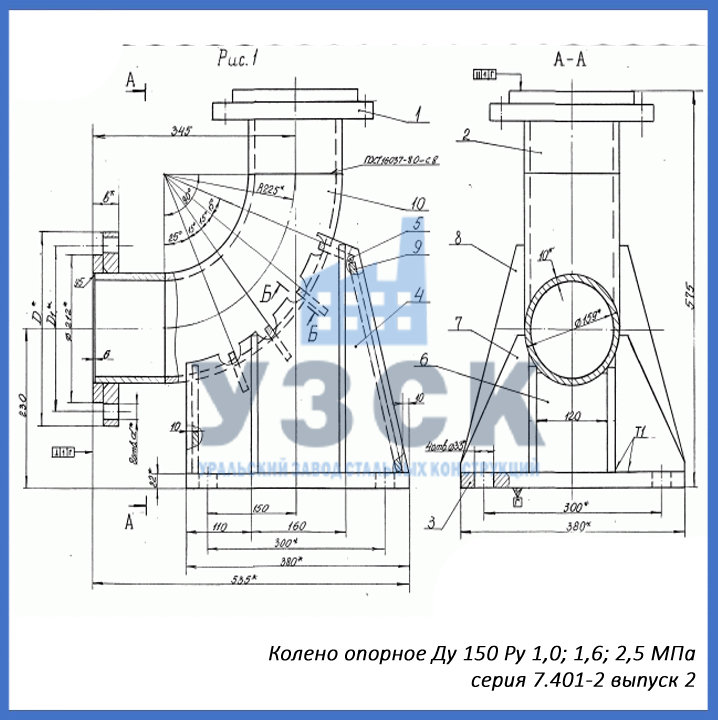

Колено опорное Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 2.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1КО150-000 | 280 | 240 | 44 | 22 | 1,5 | 98 |
| 1КО150-000-01 | 280 | 240 | 50 | 22 | 2,4 | 100 |
| 1КО150-000-02 | 300 | 250 | 54 | 26 | 3,8 | 107 |
| шифр | расшифровка | Ру, МПа | ||||
| КО150-1,0 | Колено опорное Ду 150 Ру 1,0 | 1,0 | ||||
| КО150-1,6 | Колено опорное Ду 150 Ру 1,6 | 1,6 | ||||
| КО150-2,5 | Колено опорное Ду 150 Ру 2,5 | 2,5 | ||||

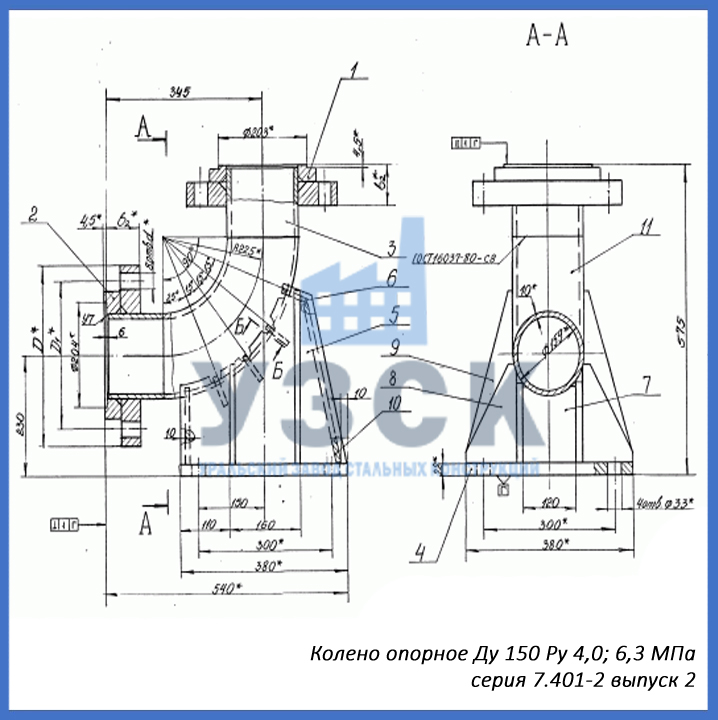

Колено опорное Ру 4,0; 6,3 серия 7.401-2 выпуск 2.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2КО150-000 | 300 | 250 | 54 | 25 | 6,0 | 106 |
| 2КО150-000-01 | 340 | 280 | 78 | 34 | 9,6 | 137 |
| шифр | расшифровка | Ру, МПа | ||||
| КО150-4,0 | Колено опорное Ду 150 Ру 4,0 | 4,0 | ||||
| КО150-6,3 | Колено опорное Ду 150 Ру 6,3 | 6,3 | ||||

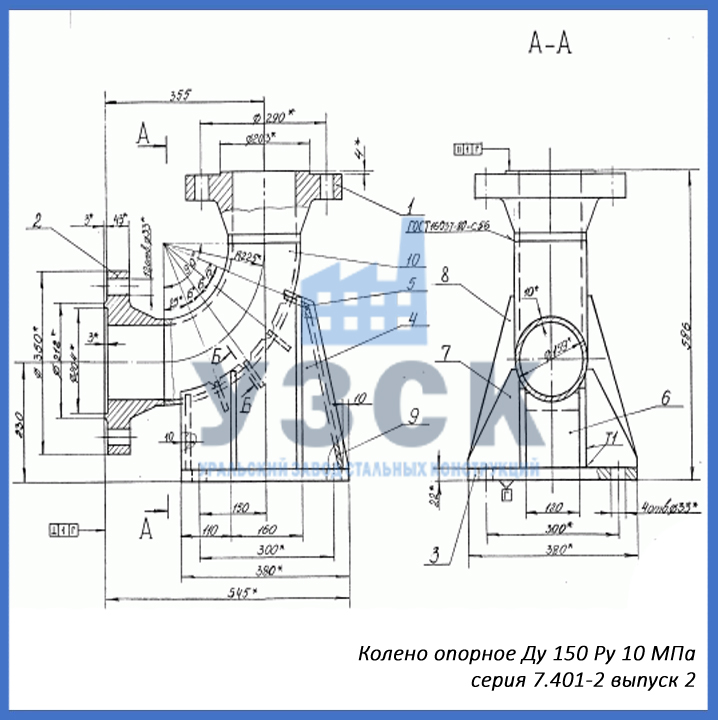

Колено опорное Ру 10,0 серия 7.401-2 выпуск 2.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3КО150-000 | 350 | 290 | 33 | 10,0 | 136 |
| шифр | расшифровка | ||||
| КО150-10,0 | Колено опорное Ду 150 Ру 10,0 | ||||
Колено опорное серия 7.401-2 выпуск 3.
Серия 7.401-2 выпуск 3 представлена коленами опорными, имеющими условный диаметр Ду 200 мм и рабочее давление Ру от 1,0 до 10 МПа.

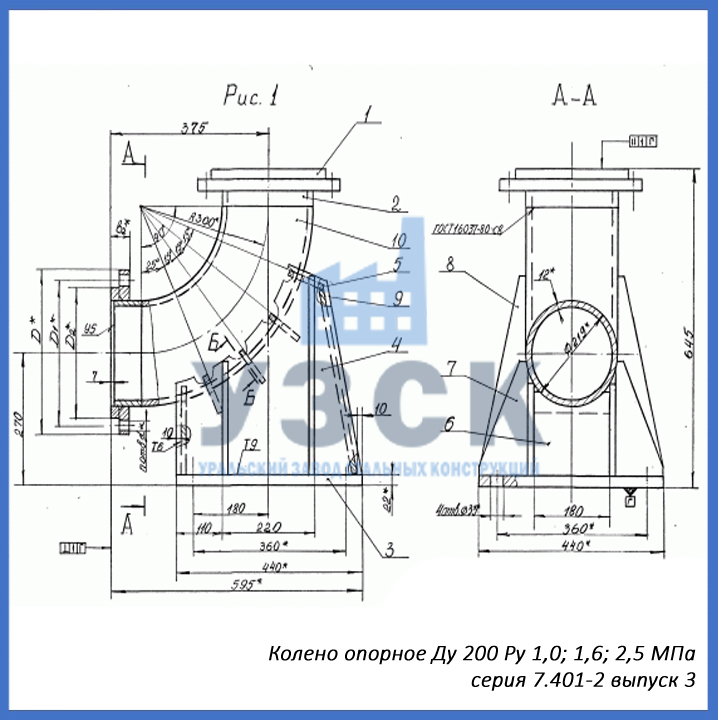

Колено опорное Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 3.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1КО200-000 | 335 | 295 | 46 | 22 | 1,5 | 143 |
| 1КО200-000-01 | 335 | 295 | 50 | 22 | 2,4 | 145 |
| 1КО200-000-02 | 360 | 310 | 54 | 26 | 3,8 | 153 |
| шифр | расшифровка | Ру, МПа | ||||
| КО200-1,0 | Колено опорное Ду 200 Ру 1,0 | 1,0 | ||||
| КО200-1,6 | Колено опорное Ду 200 Ру 1,6 | 1,6 | ||||
| КО200-2,5 | Колено опорное Ду 200 Ру 2,5 | 2,5 | ||||
Колено опорное Ру 4,0; 6,3 серия 7.401-2 выпуск 3.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2КО200-000 | 375 | 320 | 62 | 30 | 6,0 | 169 |
| 2КО200-000-01 | 405 | 345 | 94 | 34 | 9,6 | 210 |
| шифр | расшифровка | Ру, МПа | ||||
| КО200-4,0 | Колено опорное Ду 200 Ру 4,0 | 4,0 | ||||
| КО200-6,3 | Колено опорное Ду 200 Ру 6,3 | 6,3 | ||||

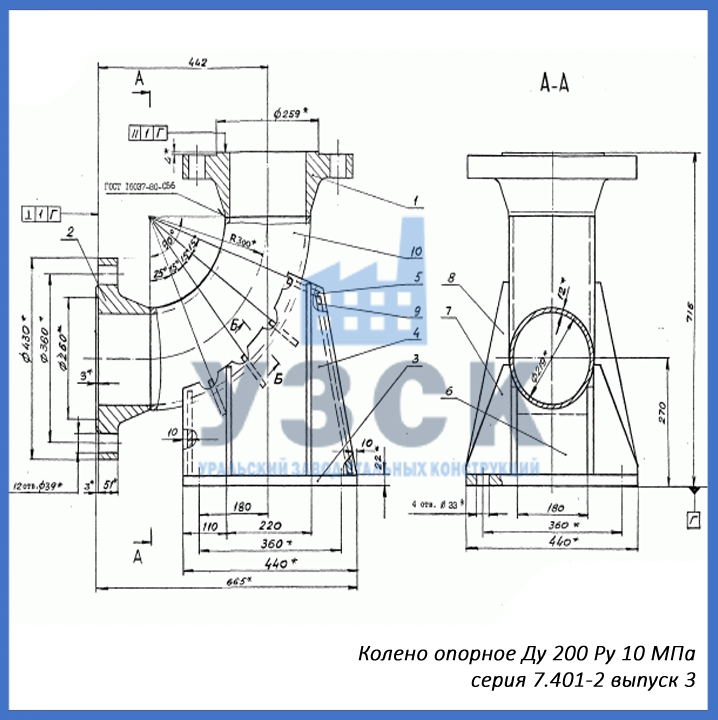

Колено опорное Ру 10,0 серия 7.401-2 выпуск 3.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3КО200-000 | 430 | 360 | 39 | 10,0 | 233 |
| шифр | расшифровка | ||||
| КО200-10,0 | Колено опорное Ду 200 Ру 10,0 | ||||
Колено опорное серия 7.401-2 выпуск 4.
В данном выпуске Вы можете найти колена опорные для трубопроводов диаметром Ду 250 мм с рабочим давлением от 1,0 до 10 МПа.
Колено опорное Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 4.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1КО250-000 | 390 | 350 | 50 | 22 | 1,5 | 284 |
| 1КО250-000-01 | 405 | 355 | 54 | 26 | 2,4 | 270 |
| 1КО250-000-02 | 425 | 370 | 58 | 30 | 3,8 | 282 |
| шифр | расшифровка | Ру, МПа | ||||
| КО250-1,0 | Колено опорное Ду 250 Ру 1,0 | 1,0 | ||||
| КО250-1,6 | Колено опорное Ду 250 Ру 1,6 | 1,6 | ||||
| КО250-2,5 | Колено опорное Ду 250 Ру 2,5 | 2,5 | ||||

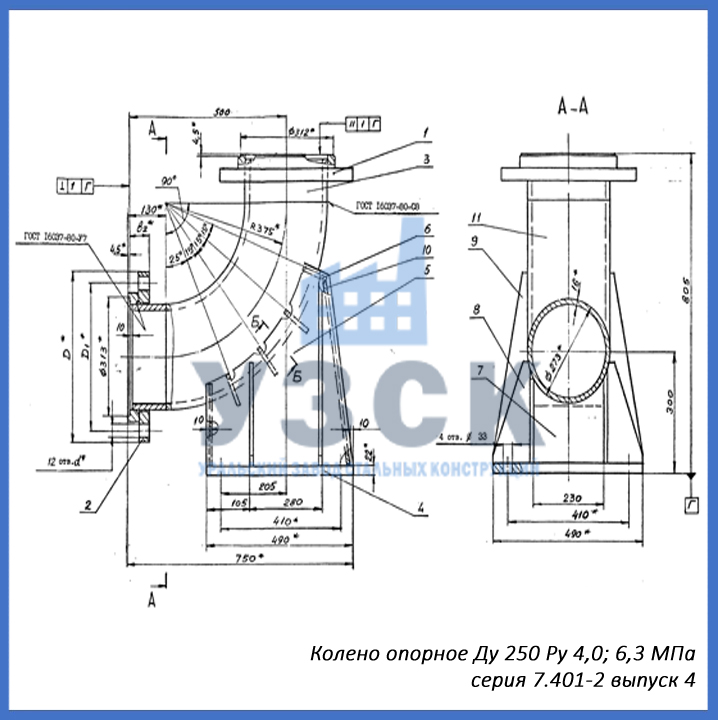

Колено опорное Ру 4,0; 6,3 серия 7.401-2 выпуск 4.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2КО250-000 | 445 | 385 | 72 | 34 | 6,0 | 314 |
| 2КО250-000-01 | 470 | 400 | 108 | 41 | 9,6 | 368 |
| шифр | расшифровка | Ру, МПа | ||||
| КО250-4,0 | Колено опорное Ду 250 Ру 4,0 | 4,0 | ||||
| КО250-6,3 | Колено опорное Ду 250 Ру 6,3 | 6,3 | ||||
Колено опорное Ру 10,0 серия 7.401-2 выпуск 4.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3КО250-000 | 500 | 430 | 39 | 10,0 | 399 |
| шифр | расшифровка | ||||
| КО250-10,0 | Колено опорное Ду 250 Ру 10,0 | ||||

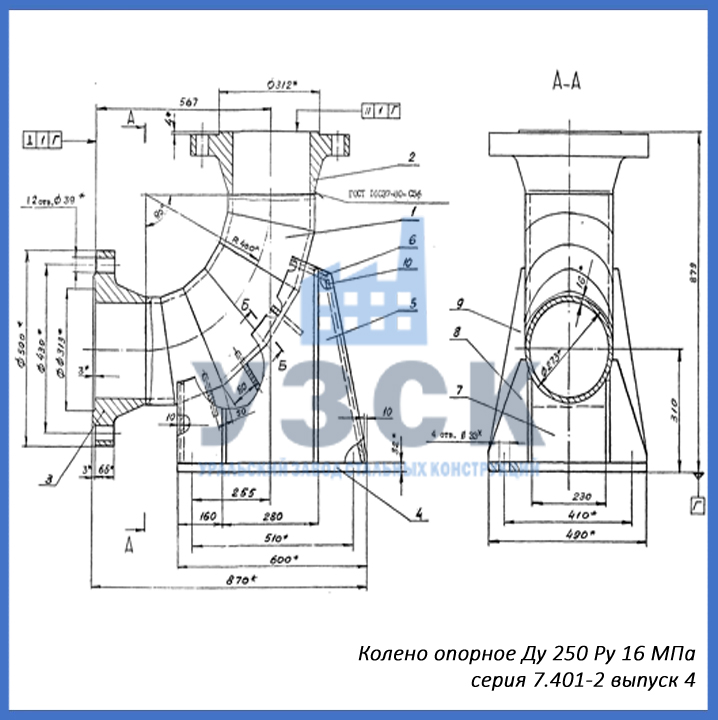

Колено опорное Ру 16,0 серия 7.401-2 выпуск 4.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 4КО250-000 | 500 | 430 | 39 | 16,0 | 483 |
| шифр | расшифровка | ||||
| КО250-16,0 | Колено опорное Ду 250 Ру 16,0 | ||||
Колено опорное серия 7.401-2 выпуск 5.
Серия 7.401-2 выпуск 7 разработана для трубопроводных систем нефтедобывающей промышленности диаметром Ду 300 мм с рабочим давлением от 1,0 до 10 МПа. В выпуске представлены колена опорные Ду 400 Ру 1,0; 1,6; 2,5; 4,0; 6,3; 10 МПа.

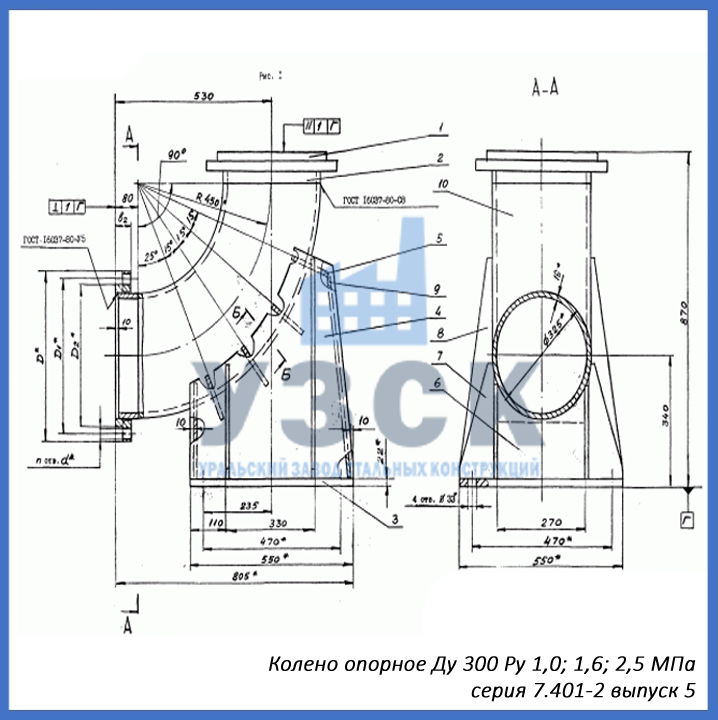

Колено опорное Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 5.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1КО300-000 | 440 | 400 | 52 | 22 | 1,5 | 348 |
| 1КО300-000-01 | 460 | 410 | 56 | 26 | 2,4 | 359 |
| 1КО300-000-02 | 485 | 430 | 60 | 30 | 3,8 | 372 |
| шифр | расшифровка | Ру, МПа | ||||
| КО300-1,0 | Колено опорное Ду 300 Ру 1,0 | 1,0 | ||||
| КО300-1,6 | Колено опорное Ду 300 Ру 1,6 | 1,6 | ||||
| КО300-2,5 | Колено опорное Ду 300 Ру 2,5 | 2,5 | ||||
Колено опорное Ру 4,0; 6,3 серия 7.401-2 выпуск 5.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2КО300-000 | 510 | 450 | 80 | 34 | 6,0 | 425 |
| 2КО300-000-01 | 530 | 460 | 118 | 41 | 9,6 | 484 |
| шифр | расшифровка | Ру, МПа | ||||
| КО300-4,0 | Колено опорное Ду 300 Ру 4,0 | 4,0 | ||||
| КО300-6,3 | Колено опорное Ду 300 Ру 6,3 | 6,3 | ||||
Колено опорное Ру 10,0 серия 7.401-2 выпуск 5.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3КО300-000 | 585 | 500 | 45 | 10,0 | 452 |
| шифр | расшифровка | ||||
| КО300-10,0 | Колено опорное Ду 300 Ру 10,0 | ||||

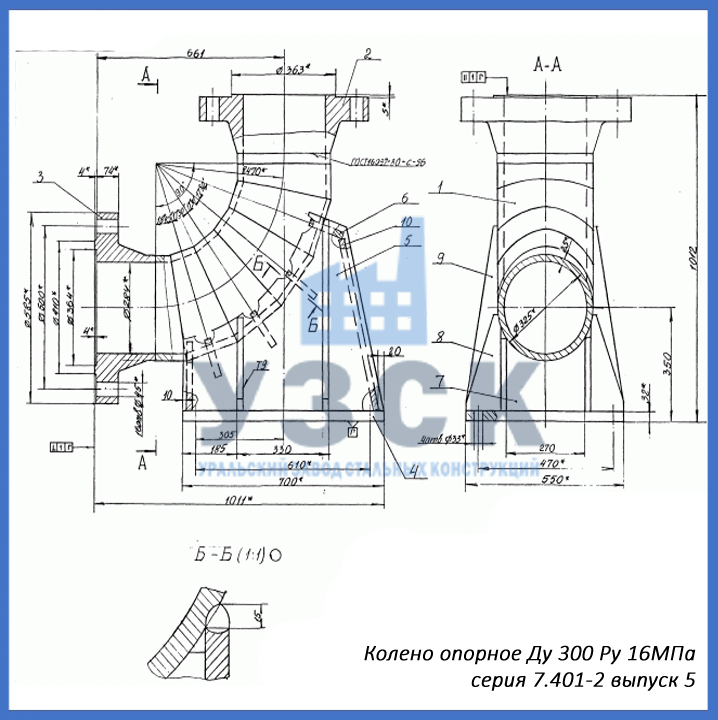

Колено опорное Ру 16 серия 7.401-2 выпуск 5.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 4КО300-000 | 585 | 500 | 45 | 16,0 | 700 |
| шифр | расшифровка | ||||
| КО300-16,0 | Колено опорное Ду 300 Ру 16,0 | ||||
Колено опорное серия 7.401-2 выпуск 6.
Данный выпуск содержит колена опорные диаметром Ду 350 мм с рабочим давлением Ру 1,0 МПа, Ру 1,6 МПа; Ру 2,5 МПа; Ру 4,0 МПа; Ру 6,3 МПа; Ру 10 МПа.

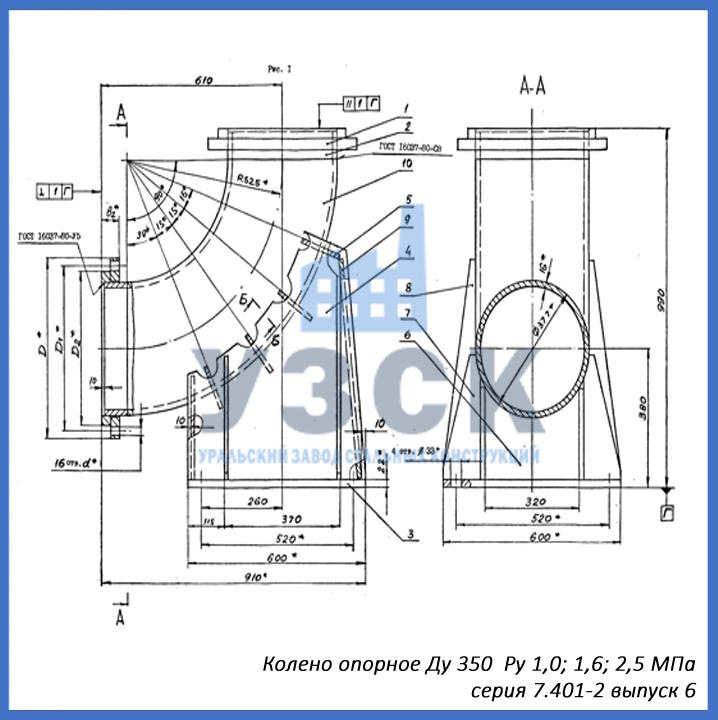

Колено опорное Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 6.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1КО350-000 | 500 | 460 | 56 | 22 | 1,5 | 473 |
| 1КО350-000-01 | 520 | 470 | 60 | 26 | 2,4 | 488 |
| 1КО350-000-02 | 550 | 490 | 66 | 33 | 3,8 | 506 |
| шифр | расшифровка | Ру, МПа | ||||
| КО350-1,0 | Колено опорное Ду 350 Ру 1,0 | 1,0 | ||||
| КО350-1,6 | Колено опорное Ду 350 Ру 1,6 | 1,6 | ||||
| КО350-2,5 | Колено опорное Ду 350 Ру 2,5 | 2,5 | ||||

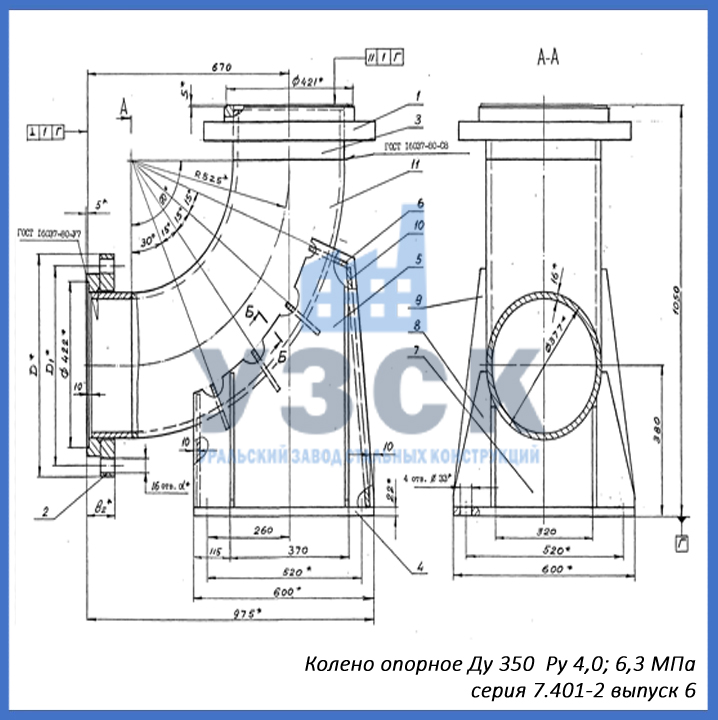

Колено опорное Ру 4,0; 6,3 серия 7.401-2 выпуск 6.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2КО350-000 | 570 | 510 | 90 | 34 | 6,0 | 575 |
| 2КО350-000-01 | 595 | 525 | 130 | 41 | 9,6 | 656 |
| шифр | расшифровка | Ру, МПа | ||||
| КО350-4,0 | Колено опорное Ду 350 Ру 4,0 | 4,0 | ||||
| КО350-6,3 | Колено опорное Ду 350 Ру 6,3 | 6,3 | ||||

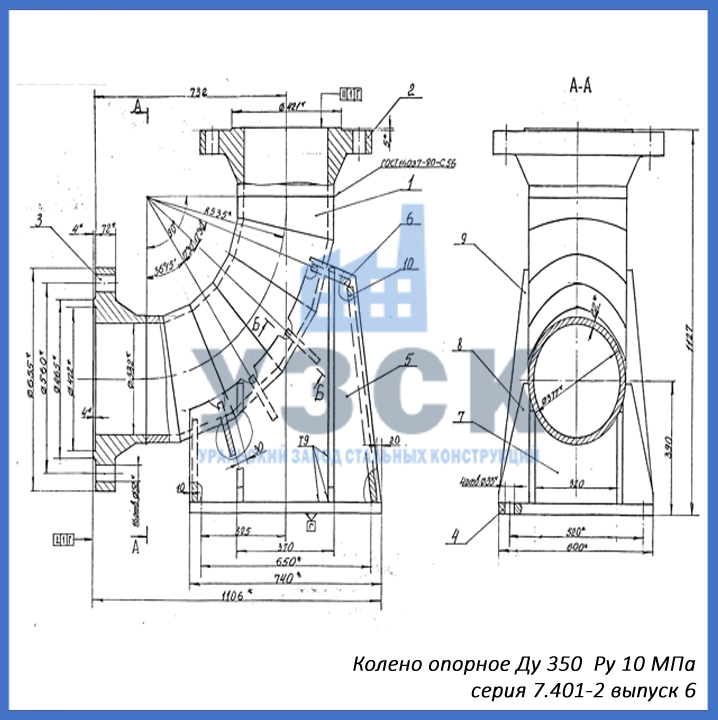

Колено опорное Ру 10,0 серия 7.401-2 выпуск 6.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 4КО350-000 | 655 | 560 | 52 | 10,0 | 853 |
| шифр | расшифровка | ||||
| КО350-10,0 | Колено опорное Ду 350 Ру 10,0 | ||||
Колено опорное серия 7.401-2 выпуск 7.
Выпуск 2 серии 7.401-2 представлен опорными коленами с условным диаметром Ду 300 мм, рассчитанными на рабочее давление от Ру 1,0 МПа до Ру 16 МПа.

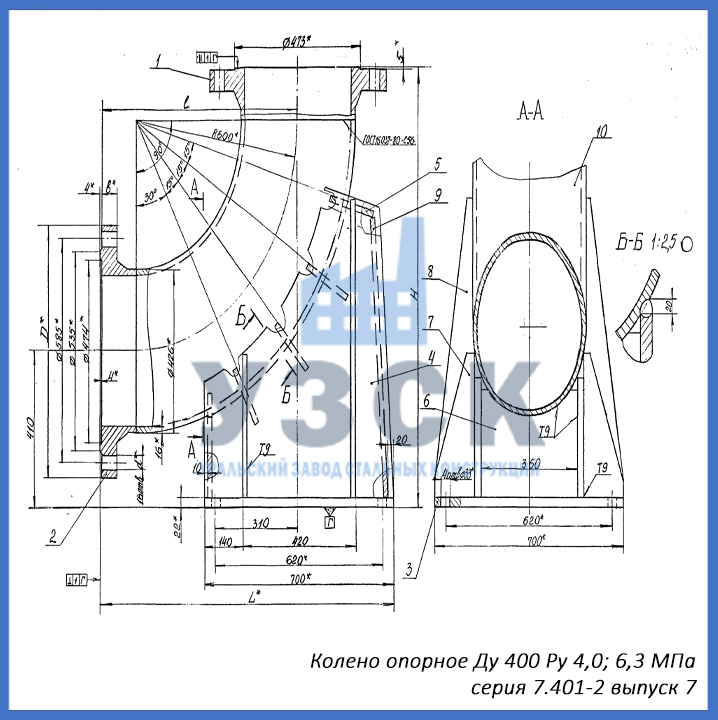

Колено опорное Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 7.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
| 1КО400-000 | 565 | 515 | 60 | 26 | 1,5 | 530 |
| 1КО400-000-01 | 580 | 525 | 64 | 30 | 2,4 | 570 |
| 1КО400-000-02 | 610 | 550 | 72 | 33 | 3,8 | 592 |
| шифр | расшифровка | Ру, МПа | ||||
| КО400-1,0 | Колено опорное Ду 400 Ру 1,0 | 1,0 | ||||
| КО400-1,6 | Колено опорное Ду 400 Ру 1,6 | 1,6 | ||||
| КО400-2,5 | Колено опорное Ду 400 Ру 2,5 | 2,5 | ||||
Колено опорное Ру 4,0; 6,3 серия 7.401-2 выпуск 7.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 3КО400-000 | 655 | 585 | 54 | 39 | 6,0 | 670 |
| 3КО400-000-01 | 670 | 585 | 62 | 45 | 9,6 | 750 |
| шифр | расшифровка | Ру, МПа | ||||
| КО400-4,0 | Колено опорное Ду 400 Ру 4,0 | 4,0 | ||||
| КО400-6,3 | Колено опорное Ду 400 Ру 6,3 | 6,3 | ||||
Колено опорное Ру 10,0 серия 7.401-2 выпуск 7.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 4КО400-000 | 715 | 620 | 52 | 10,0 | 1065 |
| шифр | расшифровка | ||||
| КО400-10,0 | Колено опорное Ду 400 Ру 10,0 | ||||
Уральский Завод Стальных Конструкций осуществляет изготовление опорных колен высокого давления по серии 7.401-2 любых диаметров от Ду 100 до Ду 400 мм. Для того чтобы купить колено опорное серии 7.401-2 с максимальной выгодой, свяжитесь с отделом продаж завода «УЗСК» (непосредственный производитель опорных колен) по телефону или электронной почте, указанным в разделе КОНТАКТЫ.
Отгрузка опорных колен по серии 7.401-2 производится как во все регионы Российской Федерации, так и в страны ЕАЭС (Казахстан, Армения, Киргизия, Беларусь) и СНГ (Узбекистан, Азербайджан). Доставка осуществляется надежными, проверенными транспортными компаниями (авто-, ж/д, авиа-) и курьерскими службами (экспресс-доставка). Узнать примерные сроки и стоимость доставки колен опорных в Ваш населенный пункт Вы можете, связавшись со специалистами логистического отдела ООО «УЗСК».
Производственные площади завода «УЗСК» оснащены современным оборудованием (сверлильные, фрезерные, токарные, лентопильные станки, гильотины, листогибочные трехвалковые машины, сварочные аппараты, оборудование для плазменной резки и т.д), предприятие располагает мощным инженерно-конструкторским отделом и собственной лабораторией неразрушающего контроля. Благодаря этому, завод УЗСК в кратчайшие сроки выпускает колена опорные высокого качества не только серийного исполнения, но и нестандартных конструкций и размеров по эскизам заказчика. Также возможна разработка технической документации и чертежей нашими инженерами-конструкторами в соответствии с техническим заданием клиента.
