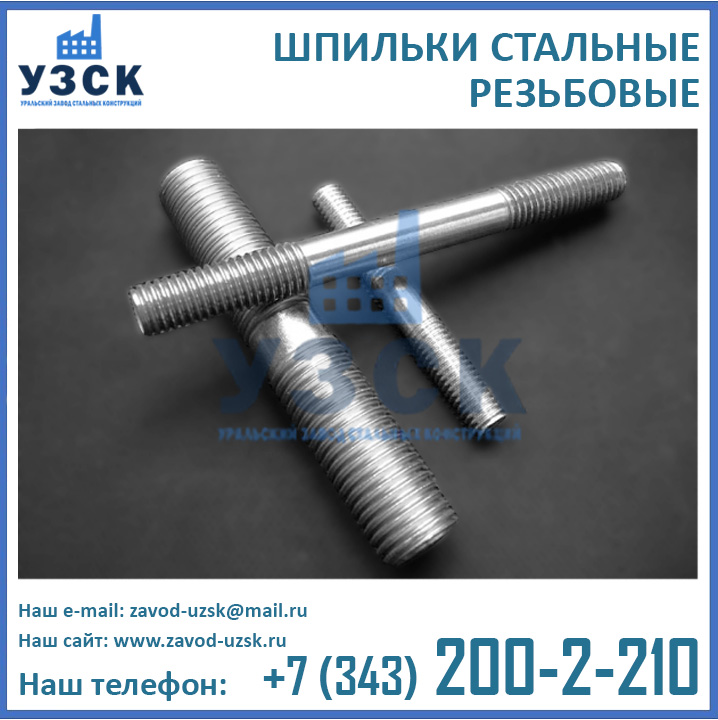

Шпилька является крепёжным изделием, представляющим собой стержень с наружной дюймовой, либо метрической резьбой. Основное назначение шпилек – это стягивание деталей конструкции посредством фланцевого соединения.

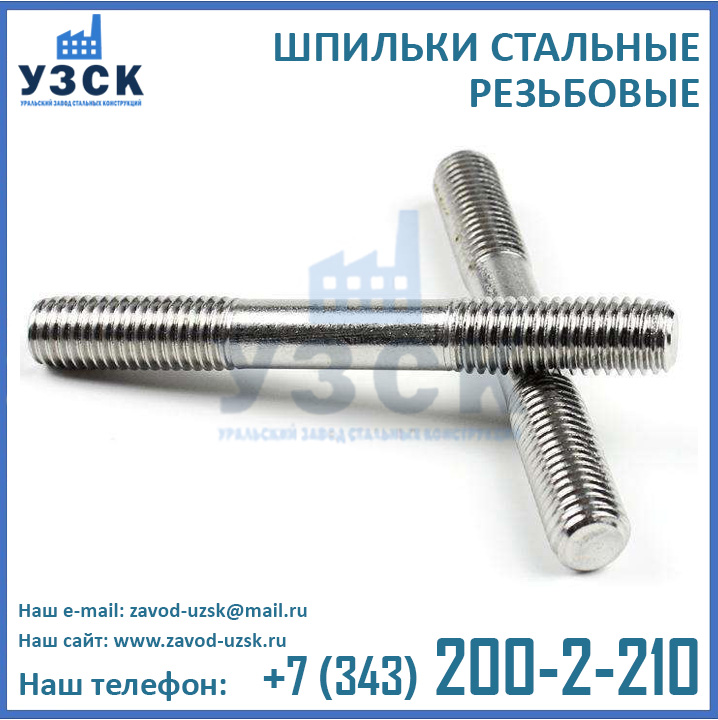

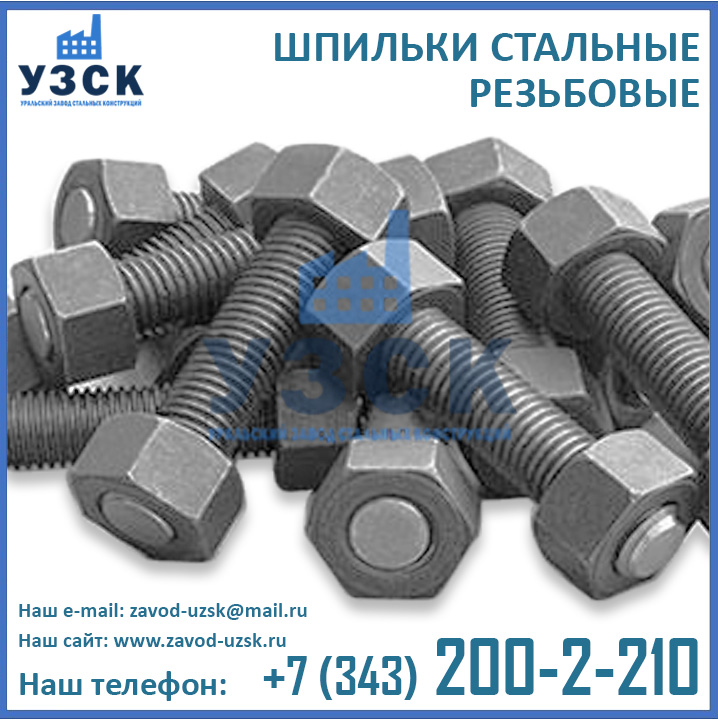

Шпильки образуют разъемные соединения с помощью гайки или другого резьбового отверстия. Нанесение резьбы на данный крепеж может осуществляться как по всей длине стержня, так и с обоих его концов (середина стержня без резьбы). В отличие от болтов, шпильки не имеют головки.

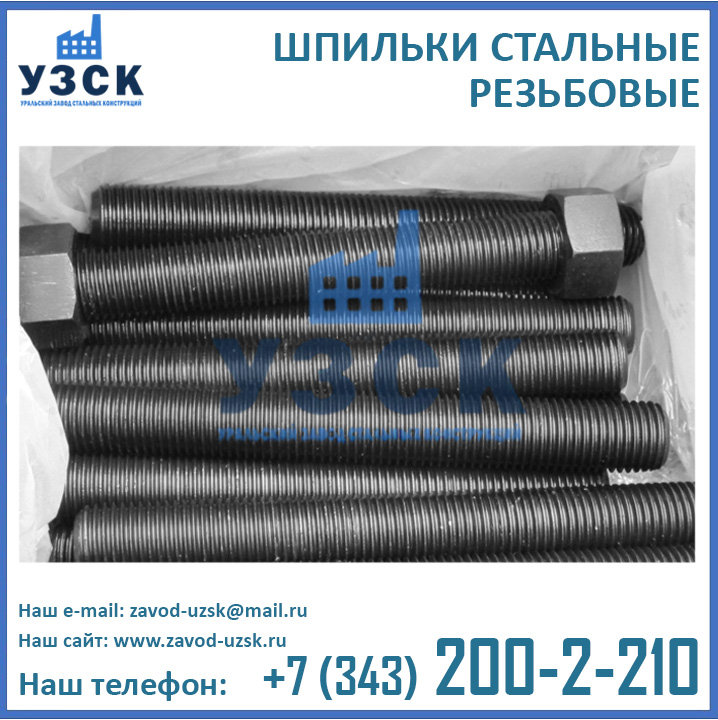

Уральский Завод Стальных Конструкций осуществляет изготовление шпилек и крепежа для фланцев из сталей любых марок. В наличии и под заказ жаропрочные шпильки для фланцевых соединений, шпильки высокопрочные, сверхпрочные шпильки, хладостойкие шпильки для фланцев, шпильки нержавеющие для фланцевых соединений.
При необходимости Завод УЗСК осуществляет клеймение шпилек (в зависимости от некоторых ГОСТов и стандартов изготовления крепежа, шпильки должны быть оснащены клеймом класса прочности и знаком производителя).
Основные разновидности, типоразмеры и материальное исполнение шпилек для фланцевых соединений.
| Тип | Типоразмеры | Марки стали* | Описание |
|---|---|---|---|
| Шпильки ГОСТ 20700-75 | М30-М100 | 25Х1МФ, 30ХМА, 20Х13, 40Х13, 14Х17Н2, 12Х18Н10Т, 20Х1М1Ф1ТР | Шпильки для фланцевых соединений с температурой рабочей среды от 0 до 650 оС. |
| Шпильки ГОСТ 10494-80 (взамен ГОСТ 10494-74) | М12-М56 | 25Х1МФ, 30ХМА | Шпильки для фланцев с линзовым уплотнением на Ру от 100 до 1000 кгс/см2. |
| Шпильки ГОСТ 11447-80 | М12-М56 | 25Х1МФ, 30ХМА | Шпильки упорные на Ру от 100 до 1000 кгс/см2. |
| Шпильки ГОСТ 22032-76 | М2-М48 | ст20, ст35, 12Х18Н10Т | Шпильки с ввинчиваемым концом длиной 1d. Класс точности В. |
| Шпильки ГОСТ 22033-76 | М2-М48 | ст20, ст35, 12Х18Н10Т | Шпильки с ввинчиваемым концом длиной 1d. Класс точности A. |
| Шпильки ГОСТ 22034-76 | М2-М48 | ст20, ст35, 12Х18Н10Т | Шпильки с ввинчиваемым концом длиной 1,25d. Класс точности В. |
| Шпильки ГОСТ 22035-76 | М2-М48 | ст20, ст35, 12Х18Н10Т | Шпильки с ввинчиваемым концом длиной 1,25d. Класс точности A. |
| Шпильки ГОСТ 22036-76 | М2-М48 | ст20, ст35, 12Х18Н10Т | Шпильки с ввинчиваемым концом длиной 1,6d. Класс точности В. |
| Шпильки ГОСТ 22037-76 | М2-М48 | ст20, ст35, 12Х18Н10Т | Шпильки с ввинчиваемым концом длиной l,6d. Класс точности A. |
| Шпильки ГОСТ 22038-76 | М2-М48 | ст20, ст35, 12Х18Н10Т | Шпильки с ввинчиваемым концом длиной 2d. Класс точности В. |
| Шпильки ГОСТ 22039-76 | М2-М48 | ст20, ст35, 12Х18Н10Т | Шпильки с ввинчиваемым концом длиной 2d. Класс точности А. |
| Шпильки ГОСТ 9066-75 | М10-М160 | 20Х13, ст35, 40Х, 12Х18Н10Т, 30ХМА, | Шпильки для фланцевых соединений с температурой среды от 0 °С до 650 °С. |
| Шпильки ГОСТ 22040-76 | М2-М48 | ст20, ст35, 12Х18Н10Т | Шпильки с ввинчиваемым концом длиной 2,5d. Класс точности В. |
| Шпильки ГОСТ 22041-76 | М2-М48 | ст20, ст35, 12Х18Н10Т | Шпильки с ввинчиваемым концом длиной 2,5d. Класс точности А. |
| Шпильки ГОСТ 22042-76 | М2-М48 | ст20, ст35, 12Х18Н10Т | Шпильки для деталей с гладкими отверстиями. Класса точности В. Шпильки с двумя одинаковыми по длине резьбовыми концами. |
| Шпильки ГОСТ 22043-76 | М2-М48 | ст20, ст35, 12Х18Н10Т | Шпильки для деталей с гладкими отверстиями. Класса точности А. Шпильки с двумя одинаковыми по длине резьбовыми концами. |
| Шпильки ОСТ 26-2040-96 | М10-М56 | ст20, ст35, 12Х18Н10Т | Шпильки для фланцевых соединений на условное давление Ру до 16 МПа и температуру от -70 до +600 °С. |
| Шпильки ASME B 16.5-1996 | NPS1⁄2 — NPS 24 | SA-193, SA-320, SA-540 | Шпильки по американскому стандарту ASME. |
| Шпильки класса прочности 10.9 | М 12 – М 76 | 40Х, 40ХН2МА, 40ХН | Шпильки высокопрочные для фланцев. |
| Шпильки класса прочности 12.9 | М 12 – М 48 | 40Х, 40ХН2МА | Шпильки сверхпрочные для фланцев. |
| Шпильки класса прочности 8.8 | М 12 – М 76 | 40Х, 40ХН2МА, 40ХН | Высокопрочные шпильки для фланцевых соединений. |

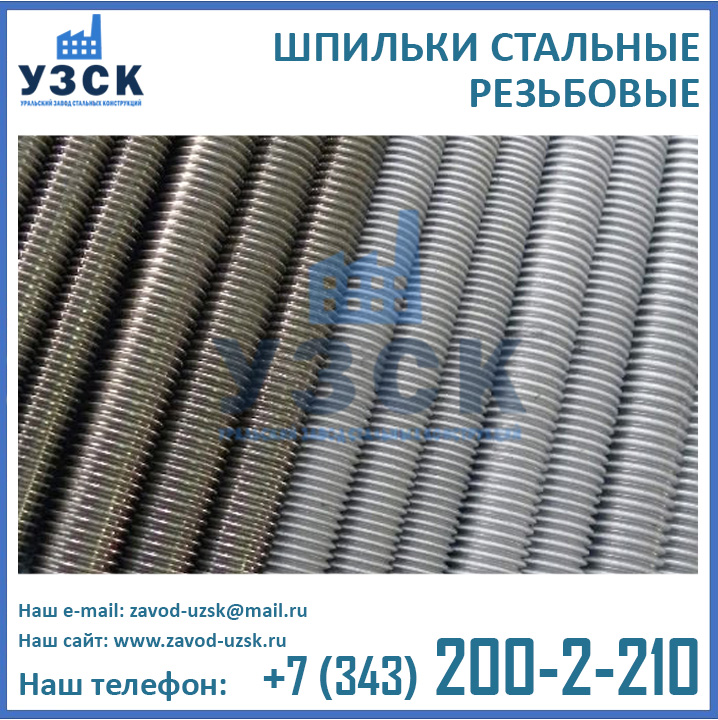

| Шпильки класса прочности 4.6 | М 12 – М 90 | 09Г2С, 40Х, ст20 | Шпильки резьбовые для фланцев. |
| Шпильки класса прочности 5.6 | М 12 – М 90 | 09Г2С, 40Х, ст20 | Резьбовые шпильки для фланцев. |
| Шпильки класса прочности 6.6 | М 12 – М 90 | 09Г2С, 40Х, ст20 | Резьбовые шпильки для фланцевых соединений. |
*а также другие марки стали по желанию заказчика.
Шпильки по стандартам ASME и ASTM
ООО «УЗСК» также осуществляет изготовление шпилек по американским стандартам ASME (American Society of Mechanical Engineers/Общество инженеров-механиков США) и ASTM (American Society for Testing and Materials/Американское общество испытания материалов) с резьбами UNC, 8-UN. В зависимости от предпочтений заказчика, аналоги шпилек ASTM и ASME могут быть изготовлены как из импортных сталей, так и легированных сталей Российского производства.
Производство шпилек диаметром до 1 дюйма осуществляется с крупным шагом резьбы UNC по ASME B1.1-2003, изготовление шпилек диаметром от 1 1/8 дюйма производится с применением резьб с восемью нитками на дюйм серии 8-UN по ASME B1.1-2003, а выпуск метрических шпилек М30 -М100 осуществляется по ASME B1.13M-2005 с крупным шагом резьбы.
| Тип | Описание |
|---|---|
| Шпильки ASME SA-193/SA-193M | Шпильки жаростойкие высокого давления |
| Шпильки ASME SA-320/SA-320M | Шпильки высокого давления для низких температур |
| Шпильки ASME SA-540/SA-540M | Шпильки легированные специального назначения |
| Шпильки ASTM A193/A193M-12b | Шпильки высокого давления жаростойкие |
| Шпильки ASTM A320/A320M-11a | Шпильки для низких температур высокого давления |
| Шпильки ASTM A540/A540M-11 | Шпильки специального назначения легированные |

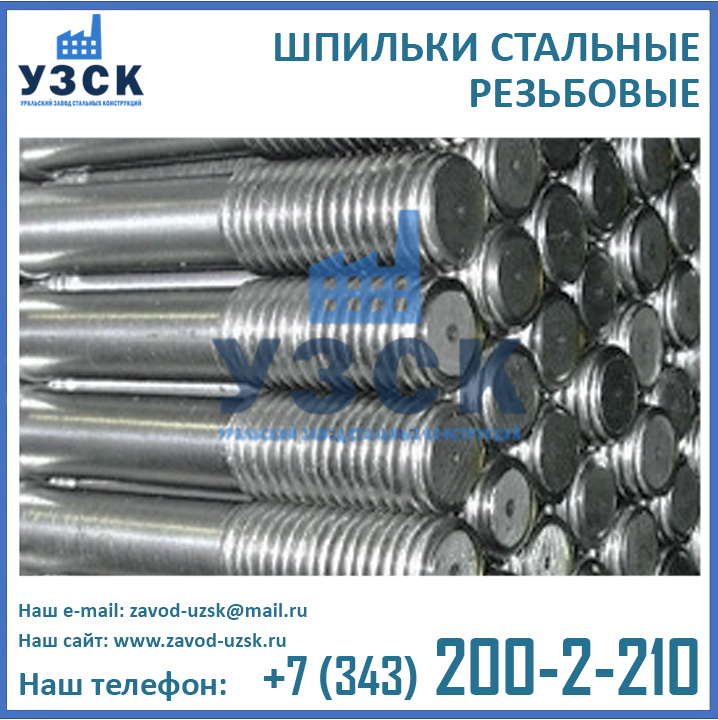

Жаростойкие шпильки и их основные особенности
Основным требованием к жаропрочному крепежу является сохранение прочностных характеристик при эксплуатации в режиме высоких температур. В зависимости от материала изготовления шпилек, они могут применены в определенных температурных максимумах.
Для обеспечения надежной герметичности фланцевого соединения температура отпуска металла должна на 100 оС превышать температуру эксплуатации шпилек. Завод «УЗСК» осуществляет термообработку жаропрочного крепежа, что позволяет обеспечить достаточный запас по температуре отпуска. Также разработанная нами технология термообработки обеспечивает необходимый запас ударной вязкости, прочности и пластичности стальных шпилек.
Температурные максимумы шпилек ГОСТ 20700-75.
| Тип (материальное исполнение) | Максимальная рабочая температура, оС |
|---|---|
| Шпильки 30ХМА | +450 |
| Шпильки 20Х13 | +450 |
| Шпильки 25Х1МФ | +510 |
| Шпильки 20Х1М1Ф1БР (ЭП44) | +580 |

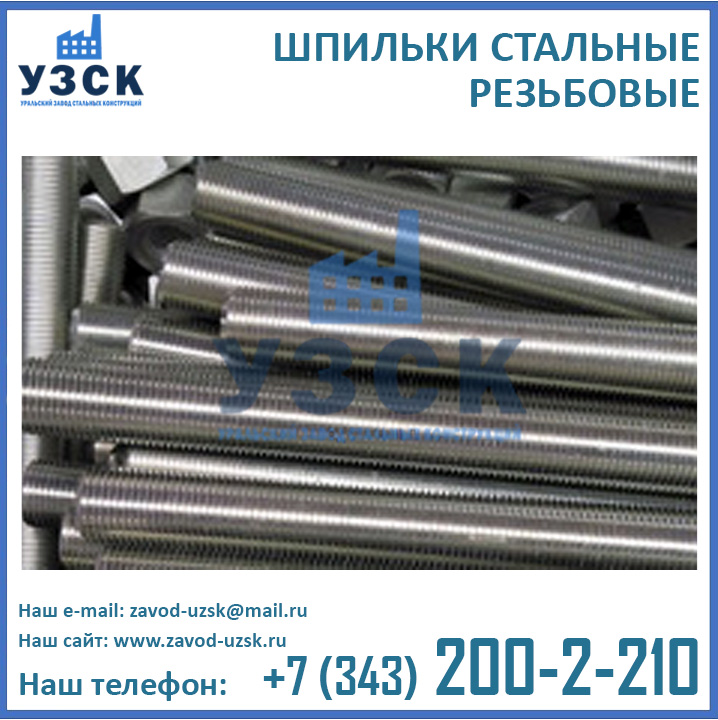

Высокопрочные шпильки для фланцев и их характеристики
Шпильки высокой прочности широко применяются для эксплуатации в различных областях промышленности в условиях высоких нагрузок на резьбовое соединение. К высокопрочному крепежу относятся шпильки классов прочности 8.8, 10.9 и 12.9. К примеру, у шпилек класса прочности 5.8 требования к пределу прочности составляют 520 МПа, а у шпилек класса 10,9 – 1040 МПа, что в два раза выше требований к шпилькам 5.8.
Максимальная разрушающая нагрузка на примере шпилек М20.
- Шпильки М20 класс прочности 5.8 – максимальная разрушающая нагрузка 127 кН, то есть разрушение данного крепежа возможно уже при нагрузке на него всего лишь 13 тонн.
- Шпильки М20 класс прочности 10.9 – максимальная разрушающая нагрузка 255 кН, соответственно данный крепеж должен выдерживать нагрузке до 26 тонн.
- Шпильки М20 класс прочности 12.9 – максимальная разрушающая нагрузка 299 кН, что значит, что это крепежное изделие способно сохранять свои прочностные характеристики при нагрузке до 30,5 тонн.
Таким образом, мы можем сделать выводы, что шпильки высокопрочные рассчитаны на более высокие нагрузки, что дает возможность эксплуатации высокопрочного крепежа меньшего диаметра, а это, в свою очередь, позволяет снизить металлоемкость всей конструкции за счет использования фланцев и оборудования меньших габаритов.
Основные преимущества шпилек для фланцевых соединений производства Уральского Завода Стальных Конструкций
Прежде всего, УЗСК – это непосредственный производитель шпилек для фланцев, выпускающий продукцию высокого качества, подтвержденную сертификатами ИСО, декларациями соответствия, и другими необходимыми разрешительными документами, ознакомиться с которыми Вы можете на странице сайта ДОКУМЕНТАЦИЯ.
Штат Уральского Завода Стальных Конструкций укомплектован высококвалифицированными сотрудниками, имеющими профильное образование. Сварочные работы производятся специалистами, аттестованными по технологии НАКС. В конструкторском отделе УЗСК Вам помогут в выборе необходимой продукции, подготовят необходимые чертежи и схемы, а также разработают конструкторскую документацию для Вашего заказа.
Кроме того, Завод «УЗСК» располагает собственной Лабораторией неразрушающего контроля, проводящей стилоскопирование металла, ВИК (визуально-измерительный контроль), рентгенографию, УЗК (ультрозвуковой контроль) и другие методы дефектоскопии, необходимые по требованиям нормативной документации или условиям технического задания. Данная опция позволяет провести надежный входящий контроль материалов для изготовления шпилек, а также исходящий контроль готовой продукции.
Производственные площади Завода «УЗСК» оснащены всем необходимым оборудованием для изготовления выпускаемой продукции. Парк станков включает в себя сверлильные, фрезерные, токарные, лентопильные станки, гильотины, листогибочные трехвалковые машины, сварочные аппараты (ручная дуговая сварка, сварка в среде защитных газов, сварка под флюсом); оборудование для плазменной резки и т.д.
Приобретая шпильки для фланцевых соединений напрямую у завода-изготовителя Вы не переплачиваете многочисленным посредникам. Кроме того, при обширных объемах закупки завод УЗСК предлагает скидки на шпильки М2-М160.
Уральский Завод Стальных Конструкций располагает всем необходимым производственным оборудованием и запасом материалов, ввиду чего способен осуществить изготовление крепежа для фланцевых соединений в кратчайшие сроки. Болты нашего производства эксплуатируются в таких городах, как Москва, Владивосток, Санкт-Петербург, Тюмень, Екатеринбург, Ханты-Мансийск, Челябинск, Красноярск, Ростов, Нижний Новгород, Краснодар, Волгоград, Калининград, Бишкек, Минск, Ереван, Астана (Нур-Султан), а также во многих других населенных пунктах.
По желанию заказчика, мы можем организовать доставку шпилек в любой регион России, а также в страны, входящие в состав Евразийского экономического союза ЕАЭС: Армению, Беларусь, Казахстан и Киргизию. Возможна поставка в страны СНГ — Азербайджан, Узбекистан и др.
Помимо типовых исполнений, завод УЗСК осуществляет производство шпилек нестандартных размеров по эскизам заказчика. Для обеспечения усиленной антикоррозионной защиты, прослужащей Вам многие годы, возможна термодиффузионная обработка шпилек цинковым покрытием, а также гальваническое или горячее оцинкование крепежа.
Разработку конструкторской документации и изготовление шпилек нам доверяют ведущие предприятия Российской федерации, стран ЕАЭС и СНГ. Для того чтобы узнать цены на шпильки производства УЗСК, свяжитесь с менеджером отдела продаж завода любым удобным для Вас способом:
