Производство труб Вентури для мокрой очистки промышленных газов
ООО «УЗСК» изготавливает трубы Вентури ГВПВ и скрубберы Вентури для промышленных систем мокрой газоочистки. Оборудование применяется для улавливания пыли, аэрозолей и загрязняющих примесей из технологических газовых потоков на предприятиях металлургии, химической промышленности, энергетики, производства строительных материалов и других отраслей.
Мы производим оборудование под конкретные условия эксплуатации: расход газа, температуру, запыленность, состав среды, требования к эффективности очистки, компоновку газоходов и особенности производственной площадки. ООО «УЗСК» поставляет трубы и скрубберы Вентури ГВПВ в Екатеринбурге, по России и странам ЕАЭС.
Оборудование для интенсивной мокрой газоочистки
Скруббер Вентури ГВПВ — это аппарат, в котором загрязненный газовый поток контактирует с орошающей жидкостью в зоне высокой скорости. За счет этого частицы пыли, аэрозоли и растворимые примеси связываются жидкой фазой и выводятся из потока.
Такое оборудование используют в системах, где требуется надежная очистка газов при высокой запыленности, наличии мелкодисперсных частиц или сложном составе выбросов. В зависимости от задачи труба Вентури может работать как отдельный узел или входить в состав комплексной установки вместе с каплеуловителем, насосным оборудованием, газоходами, вентиляторами и автоматикой.
В промышленной документации и поисковых запросах оборудование встречается под разными названиями:
- труба Вентури ГВПВ;
- скруббер Вентури ГВПВ;
- газопромыватель Вентури;
- аппарат мокрой очистки газов;
- пылегазоочистная установка;
- мокрый пылеуловитель для технологических газов.
Для каких задач применяются трубы Вентури ГВПВ
ООО «УЗСК» производит трубы Вентури ГВПВ для промышленных процессов, где необходимо снизить концентрацию загрязняющих веществ в газовом потоке перед выбросом, последующей очисткой или возвратом в технологический цикл.
Оборудование подходит для улавливания:
- минеральной и металлической пыли;
- цементной, известковой, гипсовой и зольной пыли;
- мелкодисперсных твердых частиц;
- аэрозолей;
- кислых и щелочных туманов;
- растворимых газообразных компонентов;
- загрязнений, образующихся при сушке, обжиге, плавке, дроблении и транспортировке сырья.
Скрубберы и трубы Вентури ГВПВ востребованы на участках с интенсивным образованием пыли и сложным составом отходящих газов. За счет высокой скорости в горловине аппарата обеспечивается активное дробление жидкости и эффективный контакт газовой и жидкой фаз.

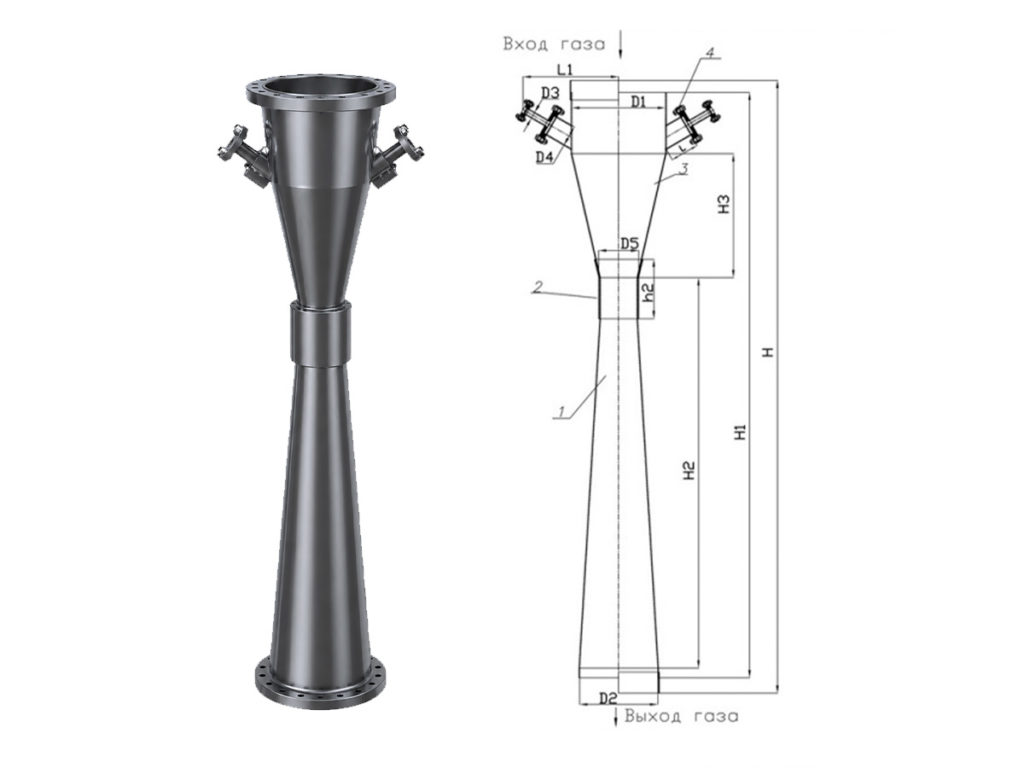

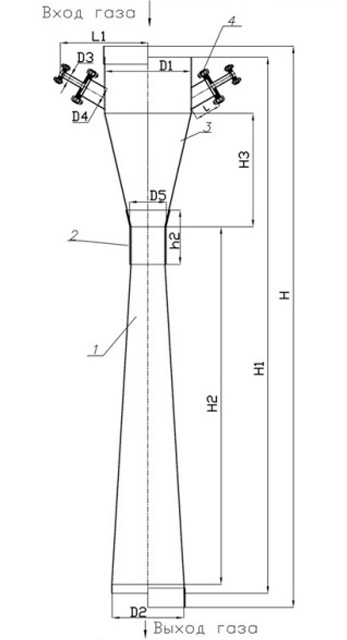

Как устроена труба Вентури ГВПВ
Конструкция трубы Вентури ГВПВ рассчитана на ускорение газового потока и его интенсивное взаимодействие с орошающей жидкостью. Основными элементами аппарата являются:
- входной патрубок;
- конфузор;
- горловина;
- диффузор;
- узел подачи орошающей жидкости;
- корпус;
- фланцевые соединения;
- опорные элементы;
- люки или элементы обслуживания при необходимости.
В конфузоре газовый поток ускоряется, затем проходит через горловину, где создаются условия для активного массообмена. После этого поток поступает в диффузор, где скорость снижается. Для отделения капельной влаги после трубы Вентури часто устанавливают каплеуловитель или сепарационный аппарат.
ООО «УЗСК» может изготовить оборудование в стандартном исполнении или адаптировать конструкцию под существующую линию: изменить расположение патрубков, габариты, фланцы, опоры, материал корпуса и состав комплектации.
Что происходит внутри аппарата
Принцип работы скруббера Вентури основан на последовательном изменении скорости потока и контакте газа с жидкостью.
Загрязненный газ поступает во входную часть аппарата и направляется в конфузор. По мере сужения проходного сечения скорость потока возрастает. В горловине в поток подается орошающая жидкость. Под действием высокой скорости она дробится на мелкие капли и образует развитую контактную поверхность.
Пылевые частицы и аэрозоли сталкиваются с каплями жидкости, смачиваются и переходят в жидкую фазу. Затем газожидкостная смесь проходит через диффузор и направляется в каплеуловитель. Очищенный газ отводится дальше по системе, а загрязненная жидкость выводится на шламовую обработку, фильтрацию или в оборотный водный контур.
Такой принцип особенно эффективен при очистке газов от мелких частиц, которые трудно отделяются в простых инерционных или гравитационных аппаратах.
Технический подбор под параметры производства
Труба Вентури ГВПВ должна соответствовать реальным условиям эксплуатации. Поэтому при подборе оборудования мы не ограничиваемся выбором типоразмера по расходу газа. Для надежной работы важно учитывать весь комплекс параметров.
При расчете оборудования специалисты ООО «УЗСК» анализируют:
- объемный расход газа;
- температуру газового потока;
- влажность;
- состав загрязнений;
- концентрацию пыли на входе;
- фракционный состав пыли;
- абразивность частиц;
- коррозионную активность среды;
- требуемую эффективность очистки;
- допустимое гидравлическое сопротивление;
- расход орошающей жидкости;
- давление жидкости перед узлом орошения;
- режим работы установки;
- требования к материалам и обслуживанию.
По результатам подбора мы предлагаем техническое решение, которое учитывает не только эффективность очистки, но и удобство монтажа, надежность, ремонтопригодность и стоимость эксплуатации.
Технические характеристики труб Вентури ГВПВ
Ниже приведены ориентировочные параметры для предварительного выбора типоразмера. Точные значения определяются после инженерного расчета и согласования технического задания.
| Типоразмер | Производительность по газу, м³/ч | Расход орошающей жидкости, м³/ч | Давление жидкости, МПа | Ориентировочное сопротивление, Па | Примерная масса, кг |
| ГВПВ-0,006 | 1 700–2 500 | 0,8–1,5 | 0,2–0,3 | 4 000–8 000 | от 250 |
| ГВПВ-0,010 | 2 500–4 000 | 1,2–2,2 | 0,2–0,3 | 4 000–8 000 | от 320 |
| ГВПВ-0,014 | 3 500–5 500 | 1,8–3,0 | 0,2–0,3 | 4 000–8 500 | от 420 |
| ГВПВ-0,019 | 5 000–7 500 | 2,5–4,0 | 0,2–0,3 | 4 500–9 000 | от 520 |
| ГВПВ-0,025 | 6 500–10 000 | 3,2–5,5 | 0,2–0,3 | 4 500–9 000 | от 650 |
| ГВПВ-0,030 | 8 000–12 500 | 4,0–6,5 | 0,2–0,3 | 5 000–9 500 | от 780 |
| ГВПВ-0,045 | 12 000–18 000 | 6,0–9,0 | 0,2–0,3 | 5 000–10 000 | от 1 050 |
| ГВПВ-0,060 | 16 000–25 000 | 8,0–12,5 | 0,2–0,3 | 5 000–10 000 | от 1 350 |
| ГВПВ-0,080 | 22 000–34 000 | 11,0–17,0 | 0,2–0,3 | 5 500–10 500 | от 1 700 |
| ГВПВ-0,100 | 30 000–50 000 | 15,0–25,0 | 0,2–0,3 | 5 500–11 000 | от 2 200 |
| ГВПВ-0,140 | 45 000–84 000 | 22,0–42,0 | 0,2–0,3 | 6 000–12 000 | от 3 000 |
Параметры в таблице являются справочными. Для промышленного проекта мы выполняем расчет с учетом конкретной технологической среды, схемы газоходов, требований к очистке и выбранной комплектации.
Типоразмеры и нестандартные исполнения
ООО «УЗСК» производит трубы Вентури ГВПВ типовых размеров и нестандартные аппараты по техническому заданию заказчика. Наиболее востребованные типоразмеры:
- ГВПВ-0,006;
- ГВПВ-0,010;
- ГВПВ-0,014;
- ГВПВ-0,019;
- ГВПВ-0,025;
- ГВПВ-0,030;
- ГВПВ-0,045;
- ГВПВ-0,060;
- ГВПВ-0,080;
- ГВПВ-0,100;
- ГВПВ-0,140.
Нестандартное исполнение может потребоваться при реконструкции действующей газоочистной системы, замене устаревшего аппарата, ограниченном монтажном пространстве, нестандартном направлении газового потока или повышенных требованиях к материалу корпуса.
Мы можем изготовить оборудование по имеющимся чертежам, по результатам обследования или на основании исходных технологических данных.
Производственные возможности ООО «УЗСК»
ООО «УЗСК» выполняет изготовление оборудования для промышленных объектов, где важны точность, надежность и соответствие техническому заданию. Мы работаем с металлоконструкциями и аппаратами, которые эксплуатируются в составе технологических линий, систем аспирации и газоочистки.
В рамках производства труб и скрубберов Вентури ГВПВ мы выполняем:
- подготовку технического решения;
- разработку и проверку конструкторской документации;
- раскрой и обработку металла;
- сборку корпусных элементов;
- сварочные работы;
- изготовление фланцев, переходов и опорных узлов;
- контроль геометрии;
- проверку сварных соединений;
- нанесение защитного покрытия при необходимости;
- контроль комплектности перед отгрузкой.
Мы поставляем оборудование в Екатеринбурге и другие регионы в виде готового аппарата или отдельными узлами, если этого требуют габариты и условия транспортировки.
Материалы корпуса и защита от износа
Материал изготовления выбирается по условиям работы. Для стандартных задач возможно применение углеродистой стали. Если газовая среда содержит агрессивные компоненты или оборудование работает в условиях повышенной влажности и химической нагрузки, применяются коррозионностойкие решения.
Возможные варианты исполнения:
- корпус из углеродистой стали;
- корпус из нержавеющей стали;
- усиленные элементы в зонах износа;
- защитные лакокрасочные покрытия;
- специальные покрытия для влажной и агрессивной среды;
- исполнение под повышенную температуру;
- индивидуальные фланцы и присоединительные размеры;
- разборное исполнение для удобства транспортировки и монтажа.
Для потоков с абразивной пылью особое внимание уделяется зонам максимальной скорости и местам контакта с загрязненной газожидкостной смесью.
Контроль качества перед поставкой
Для газоочистного оборудования важно, чтобы геометрия, сварные соединения, фланцевые узлы и посадочные размеры соответствовали проекту. Ошибки на производстве могут привести к сложностям при монтаже, нарушению режима движения потока и снижению ресурса аппарата.
ООО «УЗСК» контролирует качество на ключевых этапах изготовления:
- входной контроль металла и комплектующих;
- проверка размеров заготовок;
- контроль сборки;
- контроль сварных соединений;
- проверка фланцев и присоединительных элементов;
- контроль геометрии корпуса;
- проверка комплектности;
- подготовка сопроводительной документации.
Перед отгрузкой оборудование проходит итоговую проверку. Заказчик получает изделие, подготовленное к монтажу в составе промышленной системы газоочистки.
Комплектация поставки
Комплектация зависит от проекта и может включать только трубу Вентури или расширенный комплект оборудования для участка мокрой очистки газов.
Возможный состав поставки:
- труба Вентури ГВПВ;
- скруббер Вентури в сборе;
- каплеуловитель;
- патрубки и переходы;
- газоходы;
- опорные конструкции;
- фланцы и ответные элементы;
- люки обслуживания;
- форсунки и узлы подачи жидкости;
- насосное оборудование;
- элементы трубопроводной обвязки;
- система управления и автоматики;
- комплект технической документации.
При необходимости мы можем изготовить элементы, которые позволяют встроить трубу Вентури в существующую линию без полной переделки газоходов.
Цена скруббера Вентури ГВПВ в Екатеринбурге
Стоимость оборудования рассчитывается индивидуально, так как труба Вентури ГВПВ — это промышленное изделие, параметры которого зависят от технологической задачи.
На цену влияют:
- типоразмер аппарата;
- производительность по газу;
- материал изготовления;
- толщина металла;
- сложность конструкции;
- наличие каплеуловителя;
- комплектация системы орошения;
- требования к защите от коррозии и износа;
- объем проектных и конструкторских работ;
- необходимость нестандартных фланцев или газоходов;
- условия доставки в Екатеринбурге;
- состав сопроводительной документации.
Чтобы получить расчет стоимости, направьте исходные данные или техническое задание. Мы подготовим предложение с учетом требуемых параметров, комплектации и сроков изготовления.
Поставка оборудования в Екатеринбурге и по ЕАЭС
ООО «УЗСК» организует поставку труб и скрубберов Вентури ГВПВ в Екатеринбурге, по России и странам ЕАЭС. Оборудование может отгружаться в собранном виде или отдельными секциями, если это удобнее для перевозки и монтажа.
Мы учитываем:
- массу и габариты изделия;
- требования к упаковке;
- необходимость защиты фланцев и патрубков;
- условия погрузки;
- маршрут доставки;
- ограничения по негабаритной перевозке;
- последовательность монтажа на объекте.
Для крупных аппаратов возможна поставка укрупненными блоками с последующей сборкой на площадке заказчика.
Порядок работы с заказчиком
Мы выстраиваем работу так, чтобы заказчик получил оборудование, соответствующее технической задаче, а не просто изделие по названию.
Обычно проект проходит несколько этапов:
- Получение заявки или технического задания.
- Анализ исходных параметров газового потока.
- Уточнение требований к очистке и компоновке.
- Предварительный подбор типоразмера.
- Расчет стоимости и сроков.
- Согласование конструкции и комплектации.
- Изготовление оборудования.
- Производственный контроль.
- Отгрузка оборудования в Екатеринбурге или другой регион.
- Передача документации заказчику.
Такой подход позволяет снизить риск ошибок при подборе и обеспечить стабильную работу оборудования после монтажа.
Почему выбирают ООО «УЗСК»
Заказывая скруббер или трубу Вентури ГВПВ у производителя, заказчик получает больше возможностей для адаптации оборудования под реальные условия эксплуатации.
Преимущества ООО «УЗСК»:
- производство промышленного оборудования под заказ;
- изготовление типовых и нестандартных труб Вентури;
- подбор параметров под технологическую задачу;
- работа по чертежам заказчика;
- возможность разработки конструктивного решения;
- изготовление узлов для интеграции в существующую систему;
- контроль качества на производстве;
- поставка оборудования по России и ЕАЭС;
- гибкая комплектация под проект.
Мы понимаем, что для промышленного предприятия важны не только цена и срок поставки, но и надежность оборудования, удобство монтажа, соответствие проекту и стабильная работа в течение всего срока эксплуатации.
Часто задаваемые вопросы по трубам и скрубберам Вентури ГВПВ
Труба Вентури — основной рабочий элемент, где происходит контакт газа с жидкостью. Скруббер Вентури может включать трубу, каплеуловитель, систему орошения, корпусные элементы и вспомогательные узлы. Выбор зависит от задачи и состава газоочистной системы.
Да. ООО «УЗСК» изготавливает трубы Вентури ГВПВ по типовым параметрам и в нестандартном исполнении. Это актуально при реконструкции действующих систем, замене старого оборудования или монтаже в ограниченном пространстве.
Да. Мы поставляем трубы и скрубберы Вентури ГВПВ в Екатеринбурге, по России и странам ЕАЭС. Способ доставки подбирается с учетом размеров, массы и комплектации оборудования.
Эффективность зависит от скорости газа в горловине, параметров орошения, размера капель, характеристик пыли, начальной запыленности, температуры, состава газов и правильного подбора каплеуловителя.
Да, при правильном выборе материала и защитного исполнения. Для агрессивных сред могут применяться нержавеющие стали, специальные покрытия или конструктивные решения, повышающие стойкость оборудования.
В большинстве случаев да. После трубы Вентури поток содержит капельную влагу и шлам, которые необходимо отделить перед дальнейшим движением газа по системе.
Для расчета цены нужно передать исходные данные: расход газа, температуру, состав загрязнений, запыленность, требования к очистке, материал, комплектацию и регион поставки. После этого ООО «УЗСК» подготовит коммерческое предложение.
Как заказать трубу Вентури ГВПВ в Екатеринбурге
Чтобы заказать трубу Вентури ГВПВ в Екатеринбурге, отправьте нам заявку, чертежи или исходные данные для расчета. Специалисты ООО «УЗСК» помогут определить подходящий типоразмер, материал, комплектацию и вариант исполнения.
Для предварительного расчета желательно указать:
- расход газа;
- температуру;
- состав загрязнений;
- запыленность;
- требуемую эффективность очистки;
- параметры орошающей жидкости;
- ограничения по габаритам;
- желаемый материал корпуса;
- место установки;
- регион поставки.
После анализа данных мы подготовим техническое предложение и расчет стоимости.
Нужен скруббер или труба Вентури ГВПВ в Екатеринбурге?
Отправьте техническое задание или исходные данные. ООО «УЗСК» подберет типоразмер, рассчитает стоимость и изготовит оборудование для вашей системы мокрой газоочистки.
