Циклоны ЦН-11-630×4СВП предназначается для улавливания и отслоения взвешенных частиц сухой пыли от газообразных сред. Циклон данного типа способен отделять пыль, которая образуется в помольных и дробильных системах, в процессе транспортировки сыпучих материалов, а также применяется для улавливания летучей золы. Следует учитывать, что недопустимо применение ЦН-11-630×4СВП на предприятиях, где предполагается очистка сред, содержащих капельножидкую фазу или возможна, конденсация паров.
Маркировка циклона ЦН-11-630×4СВП расшифровывается следующим образом:
11 — угол наклона входного патрубка относительно горизонтали (0);
630 — внутренний диаметр цилиндрической части циклона (мм);
4 — количество циклонов в группе (после ×);
С — камера очищенного газа в виде сборника;
В — сборник с вертикальным выходом;
П — бункер пирамидальной формы.

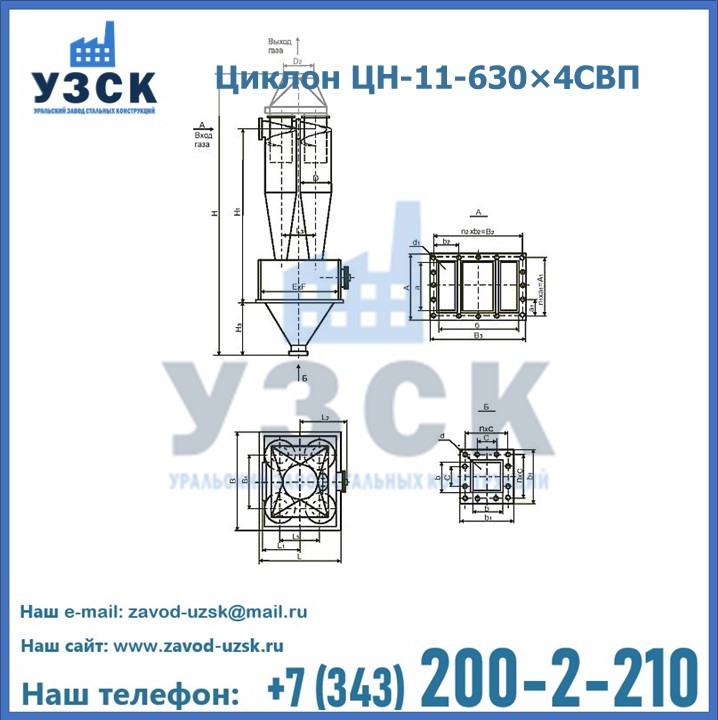

Конструкционные элементы данной модели:
- цилиндр
- винтовая крышка
- выхлопная труба
- конус
- входной патрубок
- камера очищенного газа в форме сборника с вертикальным выходом
- пирамидальный бункер
Циклоны ЦН-11-630×4СВП бывают правого и левого исполнения.
Для изготовления циклонов ЦН-11-500×4СВП используется сталь. Корпус циклона выполняется из 3 миллиметровый стали, а для бункера применяется сталь толщиной 4 мм.
Завод «УЗСК» в Екатеринбурге предлагает большой выбор циклонов и прочих устройств, полностью укомплектованных и готовых к эксплуатации. Мы гарантируем соответствие оборудования всем требованиям ГОСТ и ТУ, износостойкость и высокую производительность предлагаемого оборудования.
Установка циклона ЦН-11-630×4СВП производится на всасывающей стороне вентиляционной установки. Такой монтаж нужен для того, чтобы статическое давление стало меньше атмосферного. Далее, исходя из значения статического давления и расхода воздуха при нем, определяется пропускная способность циклона по воздуху.
Эффективность циклона при фильтрации газа, насыщенного обычной кварцевой пылью с частицами более 10—20 мкм, составляет около 85%. Максимально допустимое разрежение — 5 кПа.
Технические характеристики циклонов ЦН-11-630×4СВП
| Наименование | Производительность по воздуху м3/ч | А, мм | Б, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|---|
| Циклон ЦН-11-630×4СВП | 8980-11680 | 1600 | 2000 | 5650 | 1978 |
Уральский Завод Стальных Конструкций в Екатеринбурге производит и продает надежное, эффективное и производительное оборудование, имеющее длительную гарантию и большой эксплуатационный ресурс. УЗСК также предлагает циклоны из нержавеющей стали высокого качества. По желанию заказчика толщина стали для циклона и бункера может быть увеличена. Заказать и купить циклоны ЦН-11 высокого качества и по доступной цене можно через наш сайт или по указанному в разделе «Контакты» телефону.
Условные обозначения для заказа циклонов ЦН 11:
- Ц — циклон;
- Н — конструкция НИИОгаза;
- 11 — угол наклона входного патрубка относительно горизонтали (град);
- цифры после тире:
— первая — внутренний диаметр цилиндрической части циклона (мм);
— вторая (после знака х) — количество циклонов в группе;
- У — с камерой очищенного газа в виде улитки;
- С — с камерой очищенного газа в виде сборника;
- П — пирамидальная форма бункера;
- В — сборник с вертикальным выходом;
- Б — сборник с боковым выходом.
