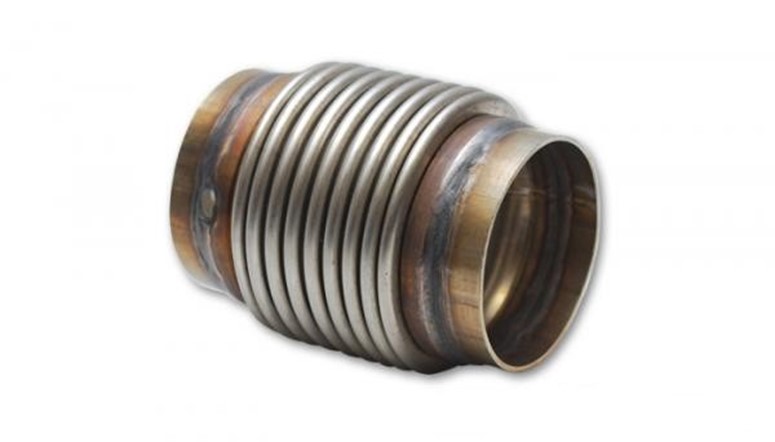

Данный тип осевых металлических компенсаторов используется внутри помещений, при прокладке подземных и наземных коммуникаций. Он также применим, как основной элемент в сложных компенсирующих системах. Используются компенсаторы ОПМР только под приварку.

Технические характеристики ОПМР компенсатора

Назначение компенсатора – принимать линейное расширение трубы. Рабочая часть эластичного соединения – сильфон. Он представляет тонкостенную гофрированную трубу специальной многослойной навивки из низкоуглеродистых и нержавеющих сталей. Крайние слои обязательно выполняют из марки 12X18H10T и идентичных ей. Изготавливают сильфон с дополнительной прессовкой. В результате упругие гофры принимают осевую нагрузку, пружинят. В зависимости от силы сжатия, металл может восстанавливать первоначальный объем до 1000 раз в течение 30 лет. В комплекте идет усиленный кожух, выдерживающий большие нагрузки.

К сильфону с двух сторон приварены нахлестом патрубки из Ст20, 09Г2С и других марок, в зависимости от температурных условий. Внутри есть гильза, по сечению равная трубе, чтобы не создавать перепада и сопротивления. Внешняя окожушка шире основной трубы. Фланцы изделия разделаны под сварку встык.

Размеры и параметры:

  • Внешний размер основной трубы 67-1420 мм, Ду 60-1400 мм.
  • Температура эксплуатации от -253 0 до +500 0.
  • Рабочее давление до 16 и до 25 кг/см2.

Преимущества компенсаторов ОПМР

  • возможность использования для перекачки разных продуктов;
  • простой монтаж и надежная конструкция, не требующая обслуживания;
  • работа компенсатора в криогенной среде и при высоких температурах.

Изготовление и продажа компенсаторов в УЗСК

Компенсатор относится к ответственным компонентам оборудования, изготавливается в соответствие ГОСТ 32935-2014. На заводе есть собственное КБ, разрабатывающие комплектацию изделия в соответствие запросу заказчика. Современное оснащение производства, квалифицированные рабочие и контроль качества – гарантирует выпуск изделий без дефектов. Каждый компенсатор имеет серийный номер и технический паспорт.

Собственное производство позволяет продавать продукцию по ценам выгодным нашим партнерам и заказчикам. Позвоните по телефонам, указанным на нашем сайте, и мы обсудим вопросы  подбора, заказа и приобретения сильфонных компенсаторов, доставки  изделий.

Таблицы типоразмеров компенсаторов ОПМР

Условное обозначениеУсловное давление
PN
МПа (кгс/см2)
Условный диаметр DN
мм

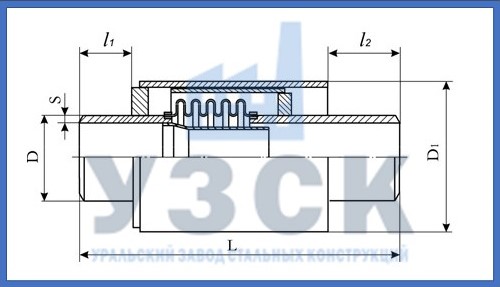

Размеры, ммЖесткость осевого хода Сλ, кН/м (кгс/см)Масса, кг
DSD1Ll1l2
ОПМР
16-100-120
1,6 (16)100108421961910015019,4 (194)26
ОПМР
16-125-130
12513324562529,9 (299)33
ОПМР
16-150-150
1501594,527363826,7 (267)39
ОПМР
16-200-160
200219634074434,9 (349)60
ОПМР
16-250-180
250273740077531,5 (315)74
ОПМР
16-300-190
30032545579028,9 (289)126
ОПМР
16-350-190
35037751079936 (360)151
ОПМР
16-400-200
40042657583639,1 (391)188
ОПМР
16-500-210
500530868682760,8 (608)249
ОПМР
16-600-220
60063082089061,3 (613)369
ОПМР
16-700-220
700720920100369,8 (698)521
ОПМР
16-800-240
8008201020104663,7 (637)602
ОПМР
16-900-260
900920101120103970,6 (706)110
ОПМР
16-1000-260
100010201320107187,2 (872)951
ОПМР
16-1200-260
120012201414201071104,4 (1044)1188
ОПМР
16-1400-260
1400142016201077129,5 (1295)1405
ОПМР
25-65-80
2,5 (25)65763,517854210012024,2 (242)18
ОПМР
25-80-90
808919456122,2 (222)21
ОПМР
25-100-120
100108421962015029,1 (291)27
ОПМР
25-125-130
12513324562529,9 (299)33
ОПМР
25-150-150
1501594,527363826,7 (267)39
ОПМР
25-200-160
200219634074434,9 (349)70
ОПМР
25-250-180
250273740077531,5 (315)105
ОПМР
25-300-190
30032545579336,1 (361)129
ОПМР
25-350-190
35037751081950,4 (504)160
ОПМР
25-400-200
40042657584665,1 (651)205
ОПМР
25-500-210
500530868683774,3 (743)262
ОПМР
25-600-220
60063082090873,6 (736)388
ОПМР
25-700-220
700720920101988,9 (889)538
ОПМР
25-800-240
8008201020106381,1 (811)636
ОПМР
25-900-260
9009201011201054102,8 (1028)814
ОПМР
25-1000-260
1000102013201087104,5 (1045)1091
ОПМР
25-1200-260
120012201414201115125,1 (1251)1281
ОПМР
25-1400-260
1400142010201095101,6 (1010)1491
