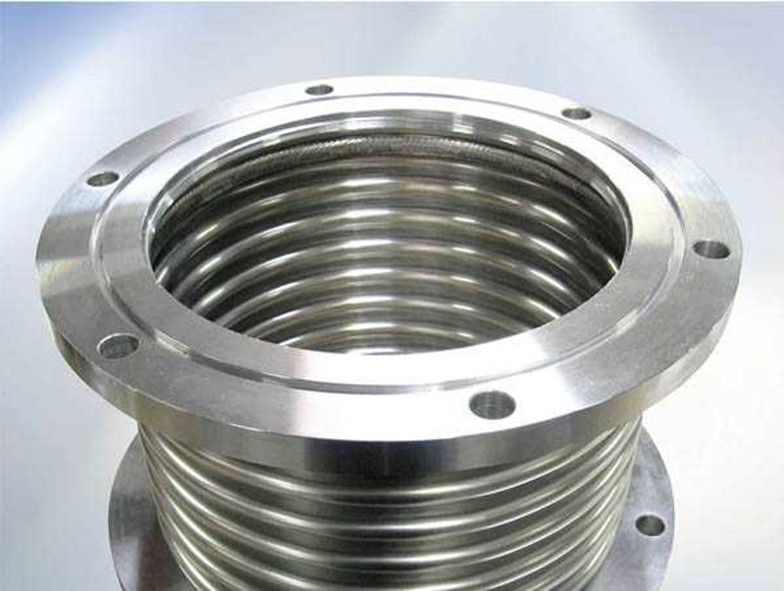

Компенсатор отличается от модели осевого компенсатора под приварку КСО только наличием фланцев. Изделие компенсирует статические и динамические нагрузки в районе растяжимого стыка двух участков трубопровода, закрепленного на неподвижных опорах. Количество гофр в сильфоне зависит от величины воспринимаемых нагрузок. В зависимости от установленных сильфонов различают одно- и двухсекционные компенсаторы с приварными или поворотными фланцами.

Устройство и исполнение КСО-Ф

  • Сильфон выполняется из нержавеющей, термоустойчивой стали марок 08X18H10T, 12X18H10T и AISI
  • Патрубки и монтажные фланцы в климатическом исполнении из Ст20, или из других материалов, включая нержавеющую сталь. Конструкция фланцев — приварные или поворотные;
  • Исполнение патрубков и фланцев из горячего проката, бесшовное.
  • сильфон не имеет гильзы и защитного кожуха;
  • условный проход 25-1300 мм;
  • Способность к компенсации длины 40-330 мм.

Перекачиваемый агент – вода, пар, нефтепродукты. Рабочий диапазон температур до +250 0 С. Компенсаторы рассчитаны до 16 бар и до 25 бар.

Достоинства компенсаторов КСО-Ф

Все типы осевых фланцевых компенсаторов КСОФ имеют Ду присоединения 25-1300 мм. Эффективно работают при влажности окружающей среды до 95 % при температуре воздуха до 35 0 С. На участке между двумя неподвижными опорами можно устанавливать только один компенсатор. Изделие может поставляться с защитным кожухом, закрепленном кольцами или на стойках.

-Фланцевые соединения позволяют вести монтаж труб в помещениях, где сварочные работы недопустимы.

-Легкий монтаж-демонтаж способствует переносу трассу без использования резки труб.

-Выполняется защита труб от статических и динамических нагрузок, температурного удлинения.

-Компенсаторы не требуют обслуживания, вместе с кожухом могут быть установлены под теплоизоляцию, заявленный срок службы 12 лет.

При заказе компенсаторов могут вноситься изменения в геометрические размеры патрубков и фланцев. Допустимо менять марку стали.

Порядок приобретения компенсаторов КСО-Ф на УЗСК

Ознакомиться с ассортиментов моделей компрессоров можно в таблице с размерами и характеристиками. Заказывая компенсатор, допустимо изменить комплектность, размеры и материал патрубков и фланцев. Мы производим продукцию в строгом соответствии стандартам и гарантируем безотказную работу устройства. Контроль производства многоступенчатый, цены выгодные, доставка организована.

Узнайте об условиях продажи компенсаторов на УЗСК и порядке взаимодействия, воспользовавшись контактными телефонами.

Таблица типоразмеров

Обозначение компенсатора КСОФДу, ммРу=PN, кгс/см2=барD, ммD1, ммb, ммКол-во отв. х диаметр отв. (на одном фланце)Осевая компенсирующая способность (сжатие-расжатие), ммДлина, L, мм, поворотные фланцы / приварные фланцыМасса, кг, пов. фл. / прив. фл.Осевая жесткость, Н/ммЭффективная площадь, см2
КСОФ 32-16-503216135100164×1850160 / 2554 / 3,712718
КСОФ 32-25-502518
КСОФ 40-16-504016145110174×1850160 / 2554,5 / 4,614623
КСОФ 40-25-5025
КСОФ 50-16-605016160125184×1860180 /5,6 /15837
КСОФ 50-25-602520290 237
КСОФ 65-16-606516180145184×1860180 /5,8 /16058
КСОФ 65-25-6025208×18285 256
КСОФ 80-16-608016195160214×1860180 /6,8 /17379
КСОФ 80-16-7070280
КСОФ 80-25-6025238×1860285 268
КСОФ 80-25-7070280
КСОФ 100-16-6010016215180238×1860185 /7,8 /294128
КСОФ 100-16-100100320
КСОФ 100-25-6025190258×2260250 277
КСОФ 100-25-100100300
КСОФ 125-16-6012516245210258×1860190 / 26511,6 / 15,2240183
КСОФ 125-16-100100330
КСОФ 125-25-6025270220278×2660250 299
КСОФ 125-25-100100325
КСОФ 150-16-6015016285240228×2260200 / 28513,6 / 19,3236268
КСОФ 150-16-10028025100325
КСОФ 150-25-6025300250288×2660235 415
КСОФ 150-25-10027100335
КСОФ 200-16-80200163402952412×2280250 /18,2 /368437
КСОФ 200-16-16033527160430
КСОФ 200-25-80253603103012×2680335 449
КСОФ 200-25-16029160440
КСОФ 250-16-80250164053552812×2680280 /26,5 /318705
КСОФ 250-16-160160440
КСОФ 250-25-8025
КСОФ 250-25-160
КСОФ 300-16-80300164454002612×2680300 416984
КСОФ 300-16-100100325 /39/…
КСОФ 300-16-180
КСОФ 300-25-8025
КСОФ 300-25-100
