Резервуары и емкости для мазута

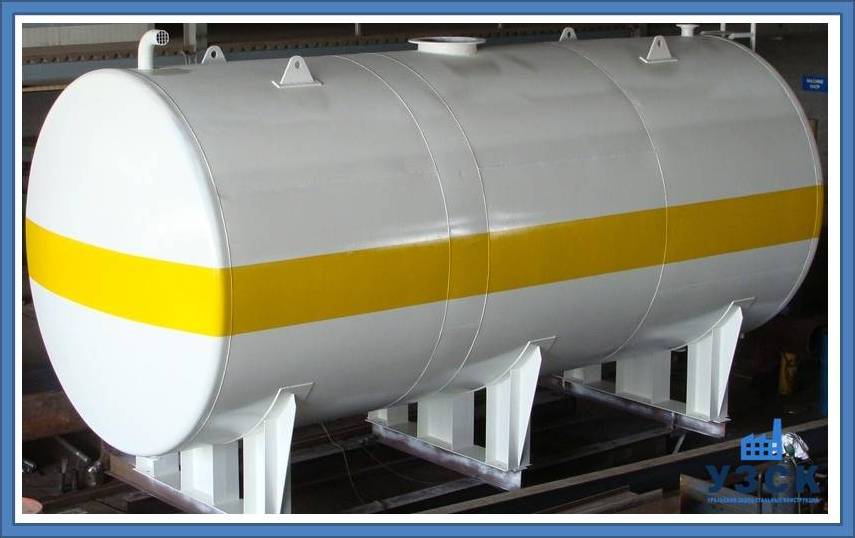

В основном для хранения вязких ГСМ в виде топлива используют стандартные горизонтальные или вертикальные резервуары РГС и РВС емкостью от 100 м3 до 50 000 м3. На нефтебазе или мазутном складе такие сооружения считаются самыми сложными. Резервуары для мазута требуют контроля просадки, предупреждения коксования, поддержания текучести состава нагревом.

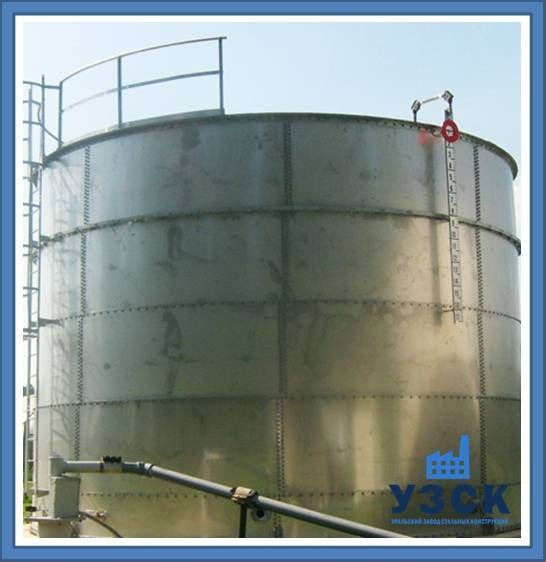

Описание вертикальных резервуаров под мазут

Мазутохранилище представляет вертикальный бак с крышкой, которая может быть стационарной и плавающей, конической или сферической. При условии соблюдения устойчивости, бак может быть приземистым и высоким. Нижнее днище может быть плоским и коническим . Установка понтона над зеркалом мазута улучшает условия его хранения. Толщина стенок, днища, крыши выбирается расчетом на основании ГОСТ, и типовых проектов, например, ТП 704-1-253, 252. При конструировании определяющими становятся требования ПБ и СНиП и данные из опросного лиса заказчика, например такие.

Технические характеристики вертикальных резервуаров для хранения мазута

ПоказательЕдиница измеренияЗначение
Объемм3от 100 до 50000
Рабочая средатопливный мазут, масла
Плотность продуктакг/м3до 1015
Давление насыщенных паровкПадо 70
Внутреннее избыточное рабочее давлениекПадо 2,5
ВакуумкПадо 2
Температура рабочей среды°Сот -65 до +90
Температура корпуса резервуара°Сот -65 до +180
Сейсмичность района эксплуатациибаллыне более 9
Климатическое исполнениеумеренный климат (У),
умеренный и холодный климат (УХЛ)
Материал изготовления

конструкционная углеродистая сталь Ст3сп5,

низколегированная сталь 09Г2С,

коррозионно-стойкая сталь 08Х18Н10, нержавеющая сталь 12Х18Н10Т

Устройства для обслуживания емкости

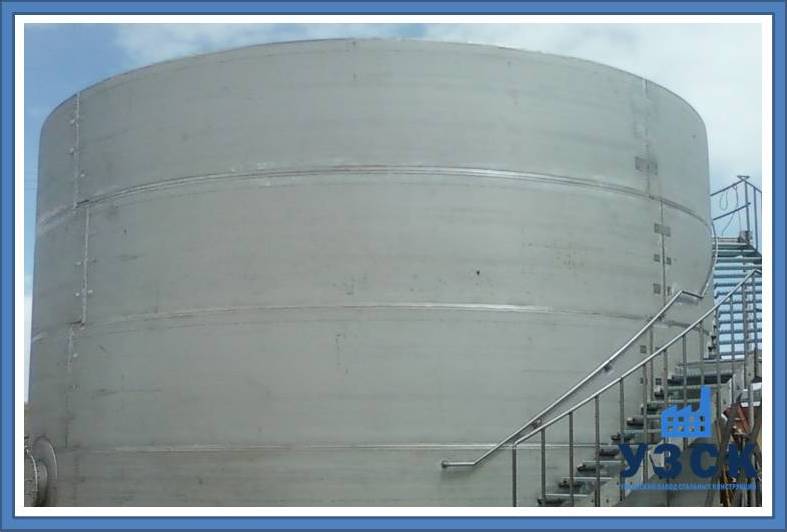

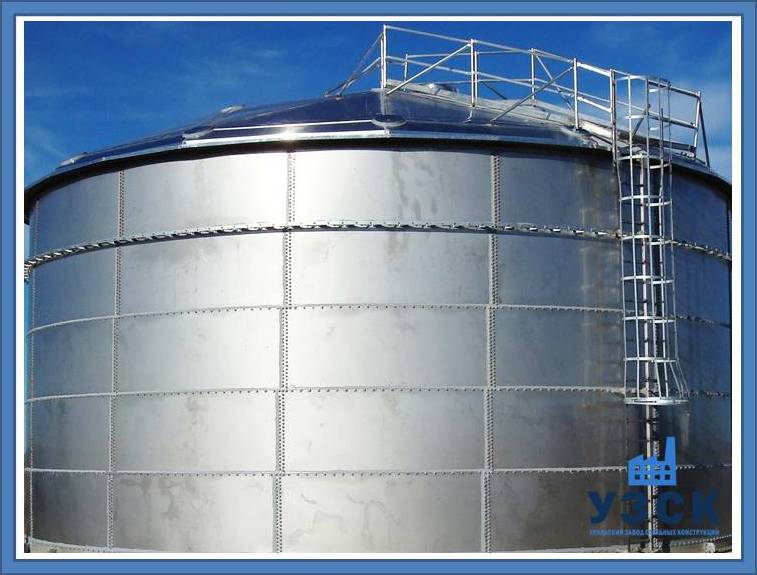

На крыше резервуара предусматривается площадка обслуживания, по периметру на ней устроено ограждение. Подъем на высоту выполняется по кольцевой или шахтной лестнице. Люки лазы устроены для осмотра и ремонта внутренних конструкций, для обслуживания и ремонта понтона.

Для работы по перекачке мазута, необходимы приборы КИП и А, уровнемеры, шестеренчатые насосы. Предохранительный или дыхательный клапана предотвращают загорание или взрыв газовой смеси.

Приборы безопасности – заземление, молниеотвод являются обязательными элементами, устанавливаются по правилам СО 153-34.21.122-2003.

Но основным отличием емкостного оборудования для вязких жидкостей является подогрев мазута в резервуарах.

Подогрев мазута

Если вязкие парафиновые жидкости не перемешивать, не греть, они становятся избыточно вязкими, теряют текучесть. Необходимо тем или иным способом вести разогрев мазута, сохранять равномерную температуру жидкости и текучесть.

Чаще всего в заводских условиях изготавливают:

  1. Встроенный подогреватель. Конструкция может быть в виде змеевика или секционная. Обогрев производится паром или горячей водой.
  2. Электрический подогрев мазута в емкости может вестись тэнами, устанавливаемыми пучком на общем фланце. Основное условие – нагреватель должен постоянно находиться под заливом.
  3. Электрический греющий кабель используют саморегулирующий и постоянного нагрева. Кабель представляет плоскую ленту, плотно прилегающую к корпусу. Они экономичны по потреблению энергии, разогревают стенку она 200-400 градусов.
  4. С применением греющих кабелей разработаны панели обогрева, но пока цена их высока.

Используя погружные нагреватели, представляющие полые трубы из стекловолокна получают автоматические контуры нагрева. При этом, максимальная температура хранения мазута в резервуарах достигает 2500 при высоком КПД.

Технология изготовления вертикальной емкости под мазут

Изготовление стальных вертикальных резервуаров происходит по месту установки. Предварительно на заводской площадке по рабочим чертежам кроят заготовки. «Уральский Завод стальных конструкций»(УЗСК) производит вертикальные емкости двумя способами.

  1. Рулонирование – предварительное изготовление развертки сосуда свариванием листов и сбором в рулон заготовок.
  2. Листовой монтаж – каждый лист на заводе проходит листогибочный станок, получает радиус закругления.

На строительной площадке, на подготовленном ложе собирают стенки, днище и крышу. Устанавливают понтон и все конструкции. Перед сдачей емкость проходит гидравлические испытания.

Особенности эксплуатации мазутных емкостей

Вязкая жидкость в неподвижном состоянии начинает выделять твердые парафины, коксоваться. По технологии, чтобы сократить срок хранения мазута в емкостях, его постоянно перекачивают в резервные баки.

Опорожнение транспортной цистерны занимает много времени, поэтому необходимо предусмотреть место для подъезда транспорта, не создавая на дороге пробки.

При слесарных работах нужно пользоваться инструментом, не дающим искру.

Как заказать резервуар в УЗСК

Чтобы купить емкость для мазута по выгодной цене, нужно оформить заявку, подготовить ТЗ и заполнить опросный лист. На заводе выполнят проект, разработают рабочие чертежи. Наши специалисты соберут конструкцию под ключ в согласованное время. Реквизиты предоставлены на сайте.
