Резервуар горизонтальный стальной наземный / подземный объёмом 100 м3

Для заказа нашей продукции заполните форму ниже

Описание стандартного резервуара РГС-100

Резервуар горизонтальный стальной объёмом 100 м3 представляет собой универсальное хранилище для таких жидкостей, как:

  • Вода;
  • Нефть;
  • Пищевые масла;
  • Бензин.

Помимо этого, его можно использовать и для транспортировки данных жидких грузов по всей России, за счёт возможности фиксации оснований к колёсной базе, однако такой способ менее предпочтителен чем использование стандартных авто и ж/д цистерн.

Основной функцией РГС служит сохранность жидкости от воздействия окружающей среды, а также не допуск её полной или частичной потери, при хранении. Для того, чтобы продукция эффективно реализовывала эти задачи, наш «Уральский завод стальных конструкций», производит РГС исключительно из высококачественных видов легированных сталей, которые соответствуют высоким требованиям стандартов качества установленных в РФ.

Объём данного резервуара составляет 100 кубических метров. Достаточно большая вместительность позволяет реализовывать крупные промышленные задачи по хранению жидкости, для её дальнейшего использования.

Изделие изготавливается в соответствии с требованиями стандартов ГОСТ № 17032-2010 и ГОСТ. Р. 52630-2012. Качество продукции подтверждено документацией, которую Вы можете найти на нашем сайте.

Варианты изготовления РГС-100

Подземные / наземные РГС-100:

РГСн-100 – наземного расположения;

РГСп-100 – подземного расположения с технологическим колодцем;

Одностенные / двустенные РГС-100:

РГСн-100: горизонтальный резервуар одностенный наземного расположения;

РГСДн-100: горизонтальный резервуар двустенный наземного расположения;

РГСп-100: горизонтальный резервуар одностенный подземного расположения;

РГСДп-100: горизонтальный резервуар двустенный подземного расположения.

При изготовлении двустенного резервуара пространство между стенками заполняется азотом или жидкостью. При этом заполняется все межстенное пространство, а резервуар оснащается системой его закрытой откачки.

Требования к жидкости для межстенного пространства:

температура вспышки не ниже 100°С;

химическая нейтральность к материалам конструкции резервуара и хранимому топливу;

более высокая плотность по отношению к хранимому в РГС продукту;

способность сохранять свои свойства при температурах окружающей среды, на которые рассчитан резервуар;

Односекционные / двухсекционные / многосекционные РГС-100:

Все вышеперечисленные конструкции РГС-100 могут исполняться с одной или несколькими камерами (секциями). Камеры образуются перегородками специальной конструкции внутри корпуса резервуара. Таким образом, резервуар РГС получается разделенным на два или несколько отсеков, в которых можно хранить жидкое сырье различных сортов. При изготовлении двухкамерных или многокамерных горизонтальных резервуаров мы гарантированно обеспечиваем герметизацию камер.

В таблице ниже предлагаются основные технические характеристики резервуаров объемом 100м³ в различных вариантах исполнения.

Таблица технических характеристик

РГС-100НАЗЕМНЫЙ
одностенныйдвустенный
номинальная вместимость, м³100,00100,00
диаметр, м3,243,26
высота на опорах, м3,403,40
высота на опорах с технологическим колодцем, м
длина резервуара, м9,609,62
масса общая, т5,4010,90
количество опор, шт5,005,00
толщина обечайки, мм5,005,00
РГС-100 ПОДЗЕМНЫЙ
одностенный двустенный
номинальная вместимость, м³ 100,00 100,00
диаметр, м 3,24 3,26
высота на опорах, м 3,40 3,40
высота на опорах с технологическим колодцем, м 4,99 4,99
длина резервуара, м 9,60 9,62
масса общая, т 5,70 11,20
количество опор, шт 5,00 5,00
толщина обечайки, мм 5,00 5,00

Горизонтальные стальные резервуары других объёмов:

РГС-3 РГС-5 РГС-10 РГС-15 РГС-20 РГС-25 РГС-30 РГС-40 РГС-50 РГС-60 РГС-75

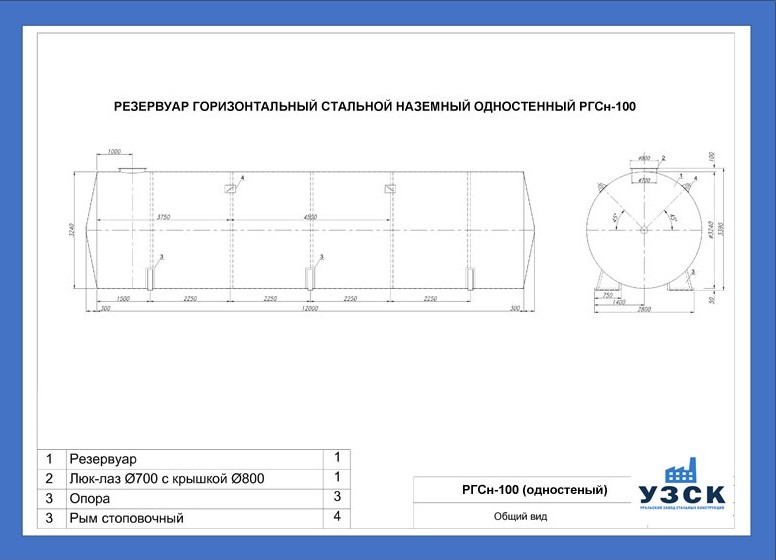

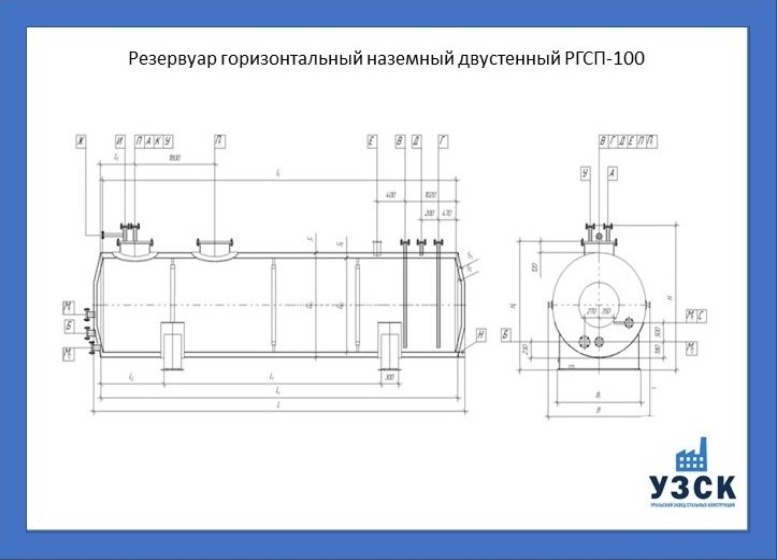

Типовой чертёж резервуара РГСН-100 м3 (наземный)

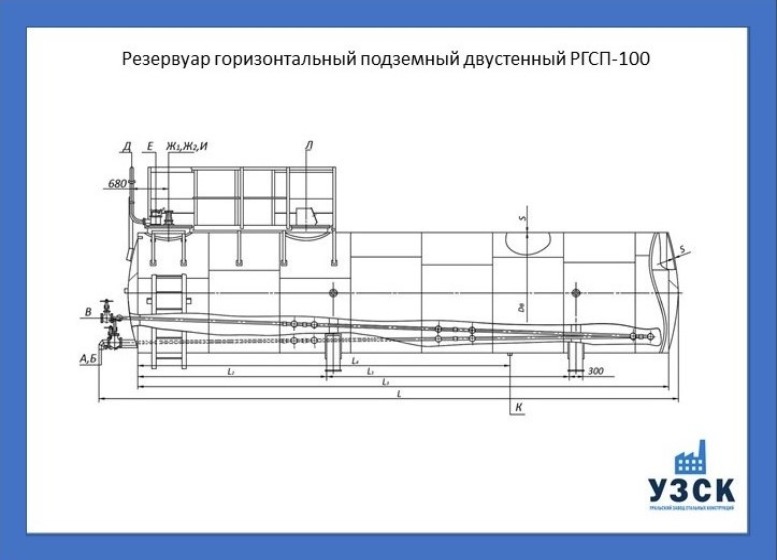

Типовой чертёж резервуара РГСП-100 м3 (подземный)

Доставка

Условия доставки на территории Российской Федерации необходимо уточнить по телефону или обратившись к нам письменно через e-mail.
