Виды резервуаров или емкостей для АЗС

Главным требованиям к оборудованию автозаправочных станций является его безопасность. На малой площади размещаются топливные резервуары для АЗС с летучим бензином, емкости с менее активными, но поддерживающими горение, керосином и соляркой. Поблизости установлены баки с минеральным маслом и с консистентной смазкой. При этом АЗС располагаются неподалеку от населенных пунктов. Все оборудование относится к I-II классу опасности.

 Для хранения ГСМ используются емкости разного объема:

  • по способу размещения – подземные или наземные резервуары;
  • по секционному хранению – однокамерные и состоящие из нескольких отсеков;
  • по конструкции – одностенные и двустенные резервуары, с плоскими и сферическими днищами

Емкости могут быть изготовлены из стали и полимеров. Большим спросом пользуются стальные горизонтальные резервуары.

Описание резервуаров их особые свойства

Устройство резервуаров для топлива на АЗС соответствует ГОСТ 31385-2016, ГОСТ 17032-2010, Правилам Пожарной безопасности и Строительным Правилам. Основное назначение баков – безопасное хранение продукта. Поэтому производство их размещено на предприятиях, имеющих соответствующее оборудование, квалифицированный персонал, что подтверждается лицензией.

Особенности компоновки оборудования на АЗС

Большая часть площади автозаправочной станции занята емкостным оборудованием, заполненным ГСМ. На площадке обязательно установлен аварийный резервуар от системы пожаротушения. Основное требование к аккумулирующим емкостям –хранение и предупреждение загрязнения грунта. Для обеспечения пожарной безопасности, АЗС подчиняются условиям:

  • Для хранения ГСМ используют емкости с двойными стенками. Межстеночное пространство заполняется жидкостью, которая должна иметь плотность выше хранящегося продукта, температуру вспышки выше 100 0 С, быть химически нейтральной. Двойной сосуд сохранит содержимое бака от утечки.
  • Использование подземных резервуаров уменьшает вероятность случайного попадания искры, обеспечивает защиту даже при взрыве емкости.
  • Подземные хранилища оборудуют в стороне от места заправки, ограничивая нахождение людей в опасной зоне.
  • Для сосудов в однослойном исполнении толщина стенок должна быть не меньше 6 мм.

Для хранения запаса заправочного топлива на АЗС чаще используют подземные хранилища, как наиболее безопасные. Резервуар устанавливают на глубину, ниже горизонта промерзания грунта в местности. Оборудование резервуаров АЗС приборами контроля и безопасности является непременным условием допуска, со стороны инспектирующих организаций.

Устройство и основные характеристики резервуаров под ГСМ

Для оборудования хранилищ на АЗС используются разные виды резервуаров для топлива. Классификация и технические характеристики предлагаемых изделий могут обеспечить безопасное хранение ГСМ.

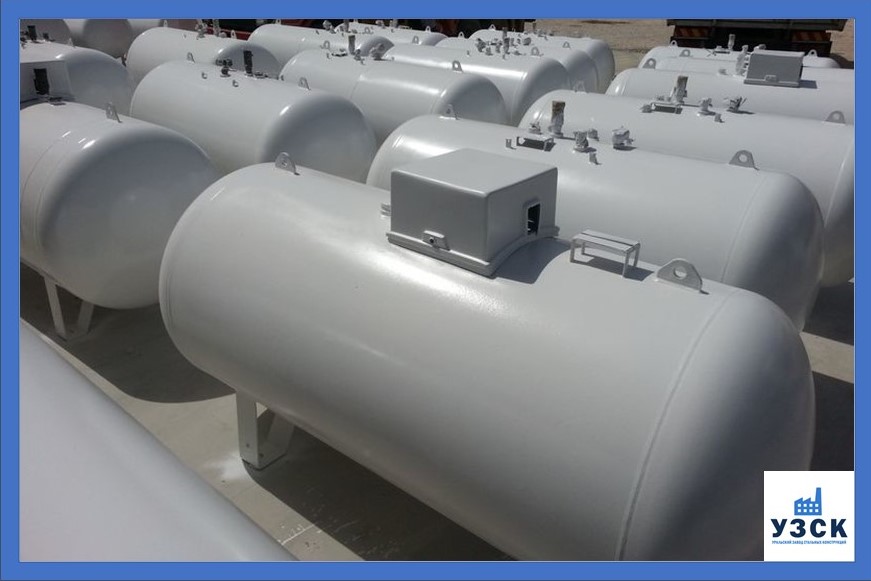

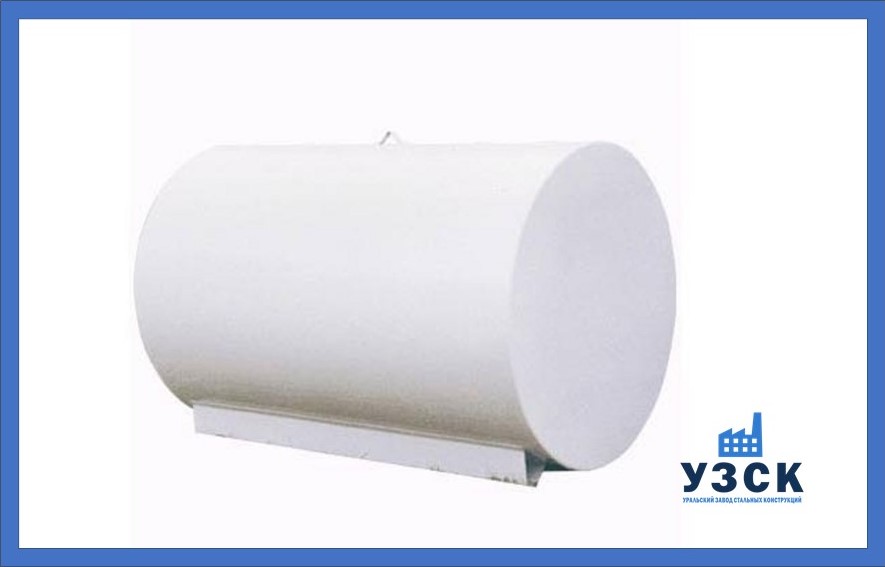

Горизонтальные наземные емкости для топлива

Оборудование производится в соответствие ГОСТ из стали марок 09Г2С, Ст3. Способ изготовления – создание цилиндрической поверхности методом рулонирования или изготовлением вальцованных обечаек. В дальнейшем создается цилиндрическая поверхность в один слой, к ней привариваются днища нужной формы. Производится обвязка технологическими люками. Сосуд проходит испытание неразрушающим контролем. Он может эксплуатироваться только в условиях, указанных в таблице.

Характеристики горизонтальных одностенных наземных резервуаров для топлива:

Наименование резервуараРГСН-3РГСН-5РГСН-10РГСН-25РГСН-50РГСН-75РГСН-100
Вместимость,куб.м.3,15,710,925,55474,898,3
Рабочее давление, МПа (кгс/см2)0,04 (0,4)0,07 (0,7)
Пробное давление при гидроиспытаниях, МПа (кгс/см2)0,05 (0,5)0,088 (088)
Подогреватель
Рабочее давление, МПа (кгс/см2)0,04 (0,4)
Пробное давление при гидроиспытаниях, МПа (кгс/см2)1.0 (10,0)
Площадь поверхности нагрева, м225,561314

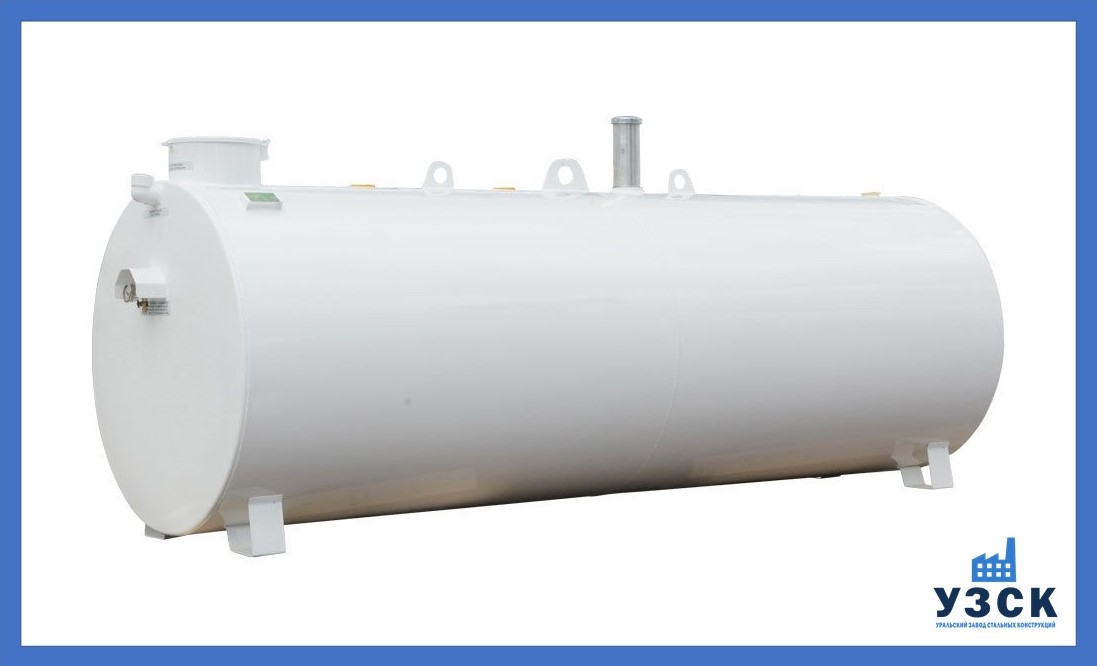

Горизонтальные подземные однослойные емкости

Устанавливаемые под землю, однослойные, горизонтальные, стальные емкости подвержены сдавливающим напряжениям грунта. Поэтому минимальная толщина стенок должна быть 6 мм, предусмотрена установка ребер жесткости. Чем длиннее цилиндрическая часть, тем больше колец жесткости необходимо. Внутри емкости могут быть установлены стенки, разделяющие резервуар по секторам, для хранения разных продуктов. Стенка предусматривается двойная, с заполнением пустоты аргоном. Для каждого сектора должен быть отдельный загрузочный люк. Размеры изделия стандартизированы.

Характеристики горизонтальных одностенных подземных резервуаров для топлива:

Наименование резервуараРГСП-3РГСП-5РГСП-10РГСП-25РГСП-50РГСП-75РГСП-100
Вместимость, куб.м.3510255075100
Внутренний диаметр, мм14001900220027603000
Длина, мм221023903430471094251091013910
Ширина, мм156020602360292029603200
Высота (при транспортировке), мм17152280258030453285
Уровень засыпки(высота горловины), мм120012721200
Толщина корпуса/днища, мм4/68/88/108/12

Двустенные горизонтальные емкости для хранения ГСМ

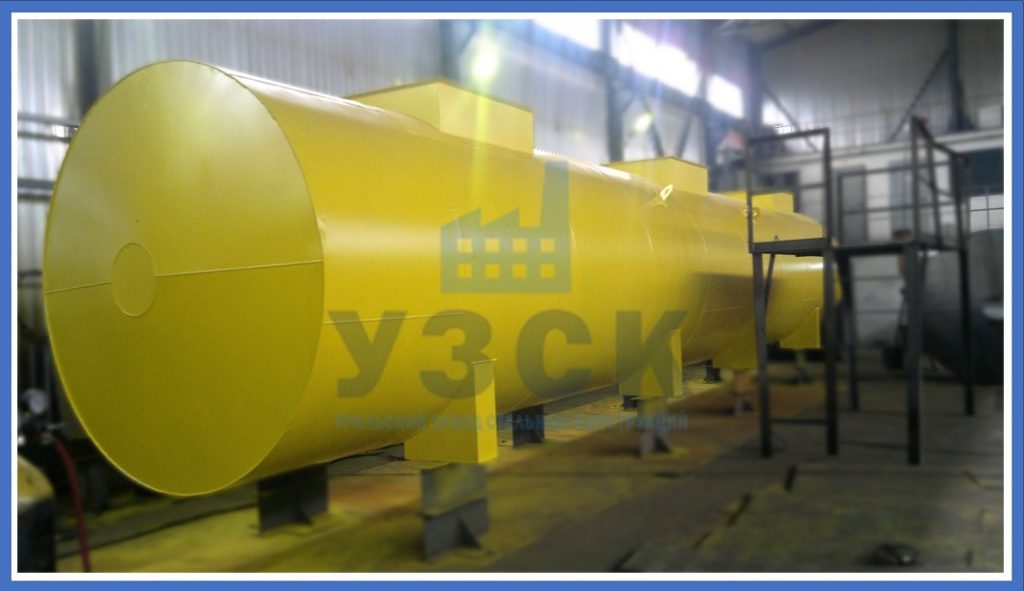

Наиболее безопасным оборудованием для хранения ГСМ на автозаправках считают стальные сосуды с двойным контуром. Расстояние между стенками поддерживается распорными кольцами и ребрами жесткости. Верхняя скорлупа емкости толще или равна внутренней. Если сосуд разделен на отсеки, каждый сектор имеет собственный люк. Перегородки делят только внутреннюю емкость.  Слой, изолирующий утечки, полностью окружает внутренний бак. Пространство герметично заварено, образуя систему, куда закачивается жидкость. После этого на резервуар монтируется технологическая обвязка. Изделие проходит испытание повышенным давлением и проверку качества швов неразрушающим контролем.

Наземная емкость поставляется с опорами, а подземная с увеличенным размером горловины.

Таблица геометрических размеров двухслойных горизонтальных резервуаров

Наименование резервуараРГСД-3РГСД-5РГСД-10РГСД-15РГСД-25РГСД-50РГСД-75РГСД-100
Вместимость резервуара общая, куб.м.351015255075100
Длина, мм20002100340049009640964096401640
Диаметр, мм14001900206020602280278832403240
Масса, кг160020002600330041007600890011100
Количество опор, шт.22233445

Емкости для хранения ГСМ, указанные в таблицах, создаются в базовой комплектации. Для организации схемы перекачки топлива в колонки, замера уровня в емкостях, обслуживания и чистки резервуаров необходима дополнительная оснастка. Все оборудование можно заказать в комплекте. При необходимости заказа нестандартного оборудования, его изготовят по отдельному проекту, но руководствуясь нормативной документацией.

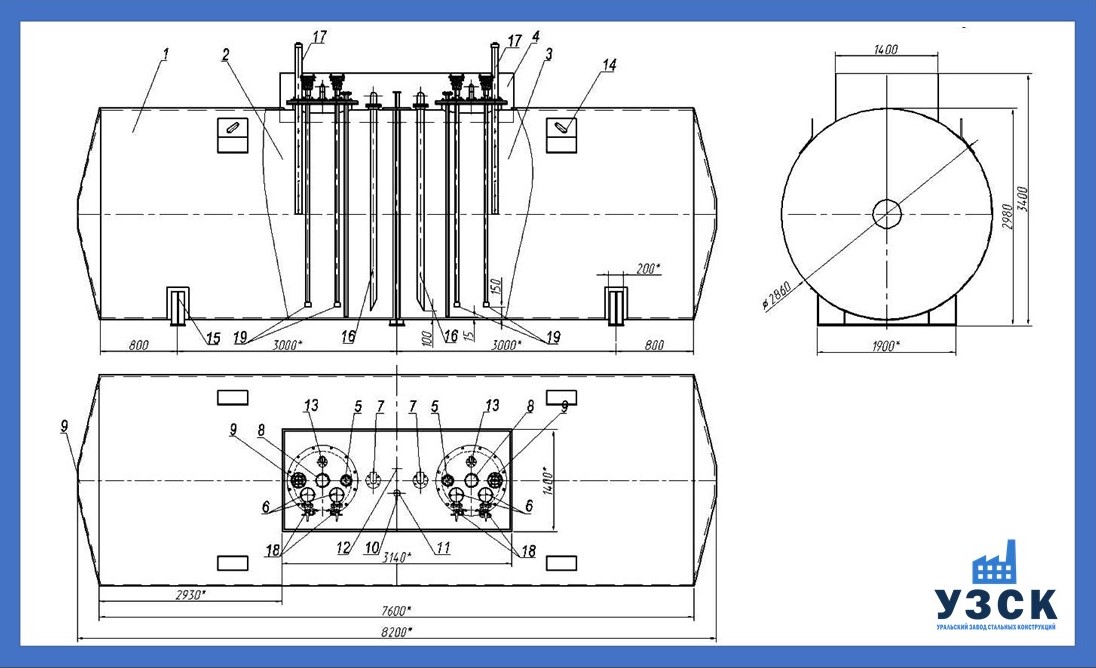

Базовое устройство резервуаров

Все горизонтальные резервуары сходны по конструкции. Это цилиндрическая емкость, имеющая торцевые днища. Если днище плоское, емкость эксплуатируется при внутреннем давлении меньше 0,04 МПа (кгс/см2). Сферическое или конусное днище, позволяет поднимать рабочее давление до 0,06 МПа.

Разделение горизонтального резервуара на секции позволяет использовать одну емкость для хранения нескольких разных видов топлива. Такое оборудование используется на маломощных АЗС, ими оборудуют контейнерные автозаправки. Общий объем резервуара для нефтепродуктов рассчитывается по внутренним размерам.

Дополнительное оборудование для емкостей

Основные характеристики резервуара – его объем, толщина стенок и геометрические размеры. Однако каждый резервуар, изготовленный по договору, соответствует требованиям эксплуатации. Так, некоторые из баков выполнены с подогревом. В других устроена лестница и площадка обслуживания. Иногда по требованию заказчика производитель устанавливает раздаточную колонку, в других, выполняется обвязочная схема резервуара с насосами и вентилями.

Отличительной характеристикой наземных резервуаров является их установка на опоры. Для подземных сосудов важно иметь удлиненную горловину. Но все дополнительные конструкции и оборудование увеличивают базовую стоимость топливного резервуара.

Условия безопасности, при эксплуатации резервуаров под ГСМ

Резервуар для текучих веществ создается, исходя из инженерных расчетов с большим запасом прочности. Разработанная система стандартов позволяет учесть все нагрузки на поверхности, коррозионный износ стенок, агрессивность продукта. Выбирается материал, соответствующий климатическим условиям. Каждый резервуар изначально рассчитывается под определенное вещество. Так, емкости под ГСМ не годятся под питьевую воду – необходимо применить другую марку стали.

В процессе эксплуатации при смене продукта из одной категории (дизельного топлива и бензина), необходимо опорожнить, очистить и пропарить емкость. Все это выполняется в соответствии «Правилам безопасности при работе в емкостях и сосудах». Особенно важно правильно вести демонтаж емкостей для ГСМ, которые исчерпали ресурс.

Купить резервуар для ГСМ

Чтобы создать бизнес по реализации топлива и ГСМ для автомобилей, потребуется приобрести несколько резервуаров под ГСМ. Обратившись на Уральский Завод стальных конструкций, вы получите помощь в подборе базового оборудования или создания резервуара по отдельному проекту.

Купить резервуары для АЗС по выгодной цене можно в базовом исполнении. Общая стоимость услуг и оборудования будет меньше, если все работы от проекта до монтажа под ключ выполняет одна компания.
