Резервуар горизонтальный, стальной, наземный (РГСн)

Уральский завод строительных конструкций (УЗСК) производит стальные емкости со сферическими и плоскими торцами. Наши горизонтальные цилиндрические хранилища выполнены в соответствие ГОСТ Р 52630-2012, ГОСТ 17032-2010. Компания имеет лицензию на производство резервуаров, товар сертифицирован, каждая емкость снабжена паспортом. На поток поставлено изготовление сосудов разного объема для наземного и подземного использования.

Область применения резервуаров

 Наши сосуды подходят для хранения технических жидких продуктов:

  • всех легких и средних фракций нефтепродуктов;
  • химических удобрений;
  • рассолов;
  • технической воды для пожаротушения и ЖКХ.

Безопасное хранение питьевой воды обеспечивается в специальных резервуарах. Внутренняя поверхность такой емкости проходит специальную обработку. В зависимости от объема изделия, толщина стенок варьируется от 4 до 10 см.

Компания изготавливает РГСн и по стандартным размерам и комплектации, включая многокамерные конструкции с врезками, люками, патрубками. Предусмотрена антикоррозийная обработка, установка технологического оборудования, включая подогреватели, насосы и приборы КИПиА.

Собственное конструкторское бюро позволяет принимать заказы на нестандартные резервуары стальные наземные, разработать проект и рабочие чертежи. Отгрузка готовой продукции возможно железнодорожным, водным и автомобильным транспортом.

Производство РГСн

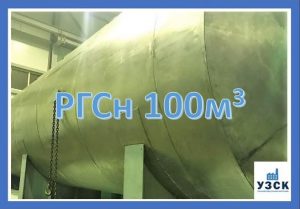

РГС 100, Резервуар горизонтальный стальной, объёмом 100 м3

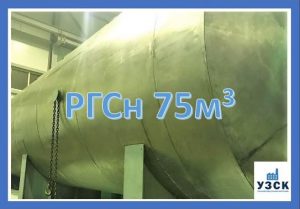

РГС 75 , Резервуар горизонтальный стальной, объёмом 75 м3
РГС 50 , Резервуар горизонтальный стальной, объёмом 50 м3

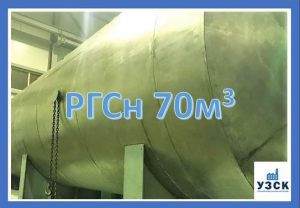

Резервуар горизонтальный стальной НАЗЕМНЫЙ (РГСн), объёмом 70 м3
РГС 25, Резервуар горизонтальный стальной, объёмом 25 м3

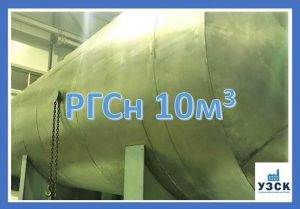

РГС 10 , Резервуар горизонтальный стальной, объёмом 10 м3
Резервуар горизонтальный стальной НАЗЕМНЫЙ (РГСн), объёмом 7 м3

Условия эксплуатации сосудов, согласно ГОСТ 17032-2010 позволяют использовать оборудование при условиях:

  • избыточное давление не выше 0,07 МПа со сферическими и 0,04 МПа с плоскими днищами;
  • вакуум не больше 0,001 МПа
  • плотность – до 1,3 т/м3;
  • температурный диапазон – от -65 0 до +90 0.

Этапы производства РГСн

Основные элементы стальной емкости, которые входят в обязательный комплект:

  • Стальная конструкция в виде цилиндра с плоскими или сферическими торцевыми днищами.
  • Внутренние перегородки, разделяющие емкость на 2-5 отсеков.
  • Конструкция одно или двух стенная.
  • Технологические вырезы для смотровых люков, входных и выходных коммуникаций.
  • Антикоррозийная защита внутренней и внешней поверхности резервуара.
  • Стальные седловые опоры.
  • Технологическое оборудование, приборы безопасности, освещение.

Каждый сосуд может быть оборудован лестницами, площадками обслуживания, контролирующими приборами, согласно требованию заказчика.

Проектирование

Построение резервуаров ведется по стандартизированным чертежам из альбома (КМ) и по отдельным проектам (КДМ). На этапе заказа создается ТЗ, где уточняются размеры, марка стали, комплектация сосуда приборами и приспособлениями. Стандартный проект адаптируется под запросы клиента с разработкой технической документации КДМ, ППР, сметы. Рассчитывается стоимость резервуара РГСн с дополнительной обвязкой.

ТипОбъем, м3Диаметр, ммДлина, ммКол-во опор, штМасса резервуара, кгПлощадь поверхности, м2
ОдностенныйДвустенныйНаружнаяВнутренняя
РГС-3314002000275012001316
РГС-5519002100295016001923
РГС-1010206034002130022002733
РГС-1515206049002165029003744
РГС-2020228056402200036005267
РГС-2525228066003250042005267
РГС-3030228079003300051006277
РГС-4040278876403350059007489
РГС-50502788964034000710092110
РГС-6060278811140447008200105126
РГС-757532409640449008400109132
РГС-1001003240126405610010600140168

Производство

Стальной наземный горизонтальный резервуар изготавливают из стали, с учетом климатических условий и вида продукта.

— В условиях, когда температура не ниже -400 С, используется малоуглеродистая сталь С245, Ст3сп5

-В северных районах с зимней температурой ниже -400 используется низколегированная сталь С345, 09Г2С.

-Для хранения активных химикатов и питьевой воды применяют нержавеющую сталь AISI 321 или отечественную нержавейку 12Х18Н10Т.

Изготавливают резервуары методами рулонирования и сбора из обечаек.

  1. Метод рулонирования применяется при толщине металла не более 4 мм. На сборочном стеллаже сваривают развертку емкости, далее ее для устойчивости закрепляют ребрами жесткости – ободами, закрепляемыми по краям полотна. Полотно сворачивается в рулон, сваривается. К цилиндру по обе стороны крепят торцовые днища. В результате с заводской площадки отгружается готовый цилиндрический резервуар.
  2. Сборка РГСн из обечаек – наиболее распространенный способ. Обечайка изготавливается вальцовкой. В процессе применяются специальные гибочные вальцы. Днища штампуются или варятся. Обечайки свариваются с двух сторон на стенде. Торцы вваривают в цилиндр, установленный вертикально.

Если резервуар имеет перегородки, они должны быть двойными, чтобы обеспечить чистоту содержимого отдельных камер. Монтаж оснастки, требования к ней, регламентируются проектом.

Испытание

Каждый сосуд подвергается испытанию на герметичность швов с помощью неразрушающих методов контроля. К работе допускаются сварщики, аттестованные по классификации НАКС. применяется:

  • ручная дуговая сварка;
  • ручная дуговая наплавка;
  • механизированная аргонодуговая сварка;
  • механизированная сварка в среде активных газов.

Резервуар проходит визуальный осмотр на деформацию, гидравлическое и пневмоиспытание.

Защита поверхностей

Емкость РГСн подвергается климатическому разрушению. Выполняется пескоструйная очистка внутренней и наружной поверхности резервуара в специальной камере для малярных работ. Наносится грунтовка и краска или стойкая эмаль типа Amercoat.

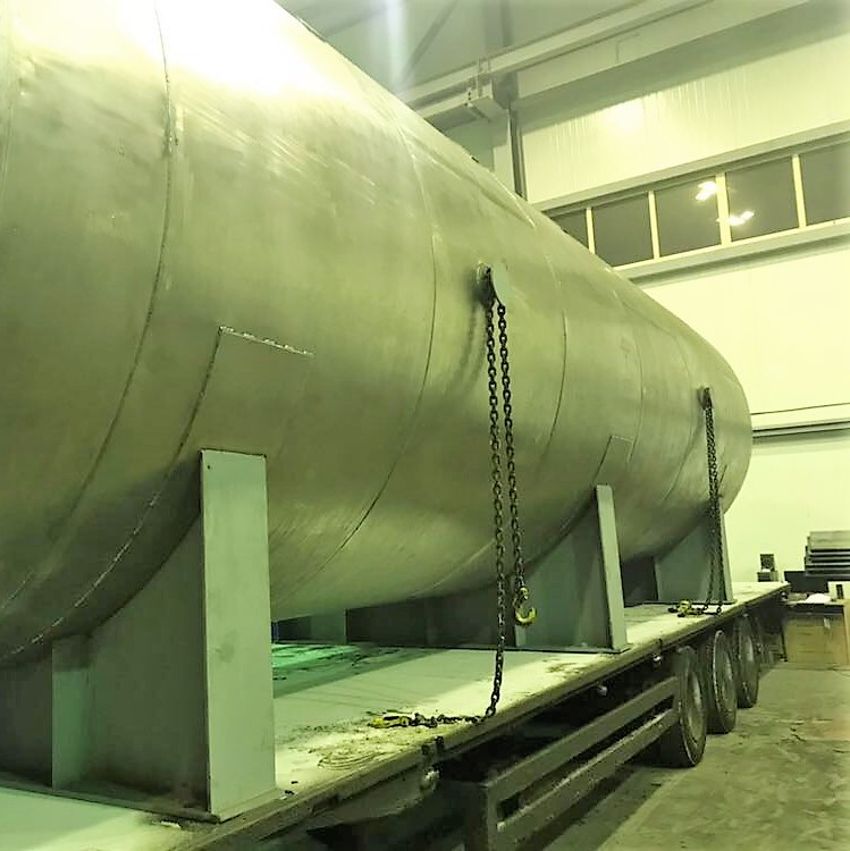

Транспортировка

Изготовленный резервуар с сопроводительной документацией отправляется к заказчику заранее согласованным логистическим маршрутом. Приветствуется самовывоз. Транспортные расходы оплачиваются заказчиком.

Гарантии на оборудование

УЗСК – предприятие, лицензированное на выпуск продукции в соответствие с международными и российскими стандартами качества. Изготовитель берет на себя стандартные гарантийные обязательства. Гарантируется, что продукция отвечает требованиям ГОСТ Р 52630-2012 при соблюдении условий хранения, перевозки, монтажа и использования оборудования.

На резервуар распространяется гарантия на 18 месяцев с момента начала эксплуатации, но не более 24 месяцев после выдачи изделия с завода.
