Емкости и резервуары для газового конденсата

Емкости для хранения газового конденсата это сосуды, работающие под давлением. Горизонтальный или вертикальный герметичный бак со сферическими днищами, имеющий патрубки для подвода и отбора может располагаться на поверхности и в грунте.

Технические характеристики продукции

 Наше предприятие имеет лицензию на изготовление оборудования, работающего под давлением. Емкости для сбора газового конденсата на месторождении и при эксплуатации газового оборудования отличаются по конструкции и размерами.

Технические характеристики наземных горизонтальных резервуаров

ПараметрыРГСН-3РГСН-5РГСН-10РГСН-25РГСН-50РГСН-75РГСН-100
Вместимость, куб.м. 3 5 10 25 50 75 100
Давление рабочее налив
Внутренний диаметр,
мм
1400 1600 2200 2760 3000
Длина, мм 2550 2785 3335 4990 10100 14400
Ширина, мм 1700 1800 2400 3000 3435 3440
Высота (при
транспортировке), мм
1955 2050 2650 3400 3650
Толщина
корпуса/днища, мм
4/6 4/8 6/12
Масса, кг 1400 1540 2520 4340 5880 7640 11900
Назначение и диаметр штуцеров (мм)
А Люк замерный (150) Вход продукта (80)
Б Вход продукта (80) Выход продукта (80)
В Выход продукта (80) Вход теплоносителя (40)
Г Вход теплоносителя (50) Выход теплоносителя (40)
Д 1, 2 Для механизма управления
хлопушкой (150)
Для вентиляционной трубы (150) /
Для предохранительного клапана (50)
Е Для вентиляционной трубы (50) Люк замерный (150)
Ж Дренаж (G3/4-B) Для механизма управления хлопушкой (150)
И Люк (800)
К Выход конденсата (50) Грязе-спускная пробка

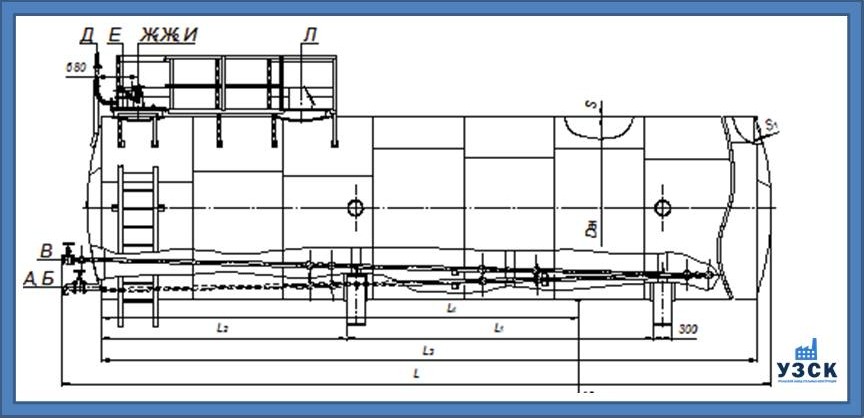

Эскиз резервуара горизонтального стального наземного (РГСН)

Технические характеристики подземных горизонтальных резервуаров

ПараметрыРГСП-3РГСП-5РГСП-10РГСП-25РГСП-50РГСП-75РГСП-100
Вместимость, куб.м.3510255075100
Давление рабочееналив
Внутренний диаметр, мм14001900220027603000
Длина, мм221023903430471094251091013910
Ширина, мм156020602360292029603200
Высота (при
транспортировке), мм
17152280258030453285
Уровень засыпки
(высота горловины), мм
120012721200
Толщина
корпуса/днища, мм
4/68/88/108/12
Масса, кг10901860286045507130890010300
Назначение и диаметр штуцеров (мм)
АДля наполнения (80)Для наполнения (100)
БДля раздачи (80)Для раздачи (100)
ВЗачистной (50)
ГДля вентиляции (50)Люк-лаз (800)
ДЛюк замерный (50)Люк замерный (150)
ЕДля входа теплоносителяДля вентиляции (50)
ЖДля выхода теплоносителяДля сигнализатора уровня (М20х1,5)

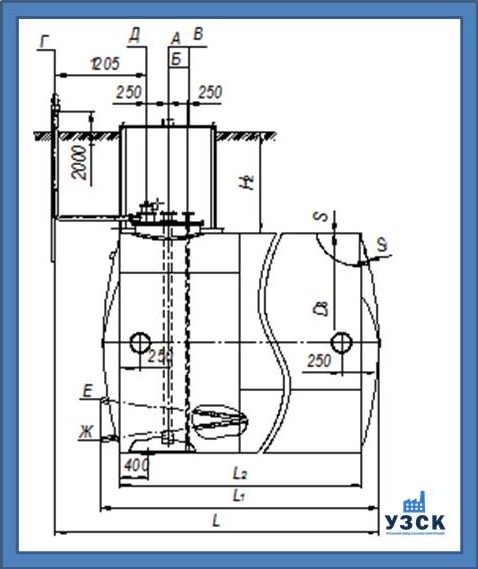

Эскиз резервуара горизонтального стального подземного (РГСП)

Технические характеристики резервуаров горизонтальных двустенных - РГД, РГСД

ПараметрыРГД-25РГД-50РГД-75РГД-100
Вместимость, куб.м.255075100
Давление рабочееатмосферное
Внутренний диаметр корпуса, мм235527403040
Внутренний диаметр резервуара, мм232027003000
Длина, мм65109285870011500
Ширина, мм255529403240
Толщина корпуса внутр./наружн., мм4/66/6
Толщина днищ внутр./наружн., мм8/810/10
Масса, кг633094001250019000

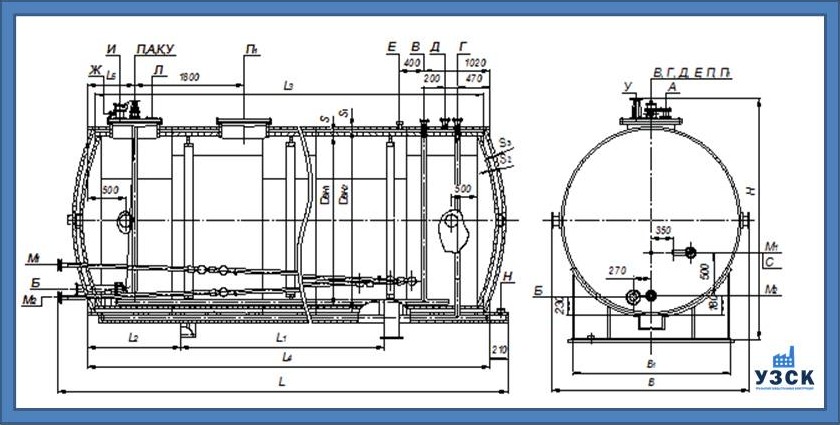

Эскиз двустенного резервуара (РГД, РГСД)

«Уральский Завод стальных конструкций» (УЗСК) производит все виды резервуаров для сбора и хранения газового конденсата, включая двустенные. Если вы планируете купить оборудование по выгодной цене, узнайте об условиях продаж на сайте производителя.
