Бак прямоугольный для холодной, подогретой воды

Изготовление баков, работающих под атмосферным давлением, прямоугольных, относят к серии стандартного оборудования 5.904-43. Емкости предназначены для хранения рассола, отопленной и холодной воды. Оборудование используется в воздушных системах кондиционирования, как наливное без избыточного давления.

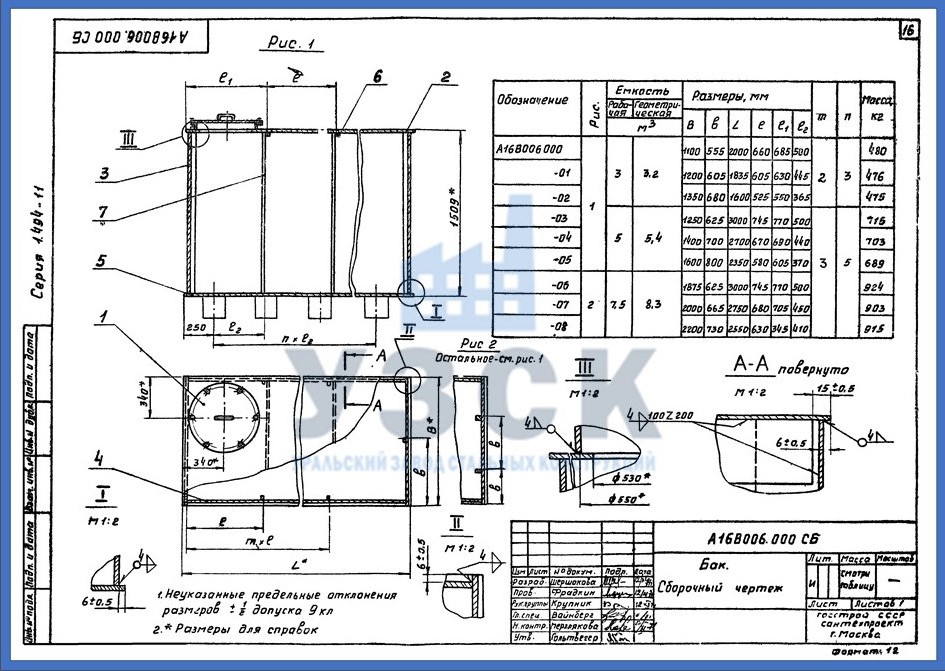

Устройство прямоугольных баков

Корпус емкости может иметь объем 1-60 м3. Резервуар емкостью больше 5 м3 допускается оборудовать внутренними перегородками. В секционном баке может быть заполнен один или оба отсека.

Возможна термозащита стенок резервуара. Стандартное устройство изоляции:

  • минматы из стекловолокна волокна, прошитые, толщиной 40 мм;
  • слой паровой защиты из полиэтиленовой пленки или рубероида, уложенных внахлест и соединенных клейкой лентой;
  • рулонный стеклопластик, используемый для облицовки изолированной поверхности.

Общая толщина теплоизоляции составляет 6- мм.

Ставят бак так, чтобы днище проветривалось, помещают на деревянные или ж/б опоры сечением 20х20см. Промежуточные опорные бруски пропитывают антисептиком.

Габариты и вес стандартных баков серии 5.904-43

№ п/п

Наименование

Модель

Объем

Размер

Описание

Вес

ДлинаШиринаВысота


Бак прямоугольный
для холодной и отепленной воды
и рассола

А16В 098.000

1

900

1008

1300

серия 5.904-43

197кг

1

А16В 098.000-01

1

900

1008

1500

серия 5.904-43217кг

2

А16В 098.000-02

1

1000

1008

1200

серия 5.904-43199кг

3

А16В 098.000-03

2

1000

1258

1900

серия 5.904-43367кг

4

А16В 098.000-04

2

1000

1258

1600

серия 5.904-43307кг

5

А16В 098.000-05

2

1300

1258

1450

серия 5.904-43355кг

6

Бак прямоугольный
для холодной и отепленной воды
и рассола

А16В 099.000

3

1100

2000

1508

серия 5.904-43407,4кг

7

А16В 099.000-01

3

1200

1835

1508

серия 5.904-43370кг

8

А16В 099.000-02

3

1350

1600

1508

серия 5.904-43464,5кг

9

А16В 099.000-03

5

1250

3000

1508

серия 5.904-43699кг

10

А16В 099.000-04

5

1400

2700

1508

серия 5.904-43688кг

11

А16В 099.000-05

5

1600

2350

1508

серия 5.904-43670кг

12

А16В 099.000-06

7,5

1875

3000

1508

серия 5.904-43880,5кг

13

А16В 099.000-07

7,5

2000

2750

1508

серия 5.904-43872кг

14

А16В 099.000-08

7,5

2200

2550

1508

серия 5.904-43881кг

15

Бак прямоугольный
для холодной и отепленной воды
и рассола

А16В 100.000

5

1250

3000

1508

серия 5.904-43680кг

16

А16В 100.000-01

5

1400

2700

1508

серия 5.904-43767кг

17

А16В 100.000-02

5

1600

2350

1508

серия 5.904-43762,5кг

18

А16В 100.000-03

7,5

1875

3000

1508

серия 5.904-43987кг

19

А16В 100.000-04

7,5

2000

2750

1508

серия 5.904-43975,4кг

20

А16В 100.000-05

7,5

2200

2550

1508

серия 5.904-43992,5кг

21

Бак прямоугольный
для холодной и отепленной воды
и рассола

А16В 101.000

10

1875

2900

2005

серия 5.904-431124кг

22

А16В 101.000-01

10

1700

3200

2005

серия 5.904-431137кг

23

А16В 101.000-02

10

2100

2800

2005

серия 5.904-431118кг

24

А16В 101.000-03

15

2000

3200

2505

серия 5.904-431633кг

25

А16В 101.000-04

15

2250

2900

2505

серия 5.904-431662кг

26

А16В 101.000-05

15

2400

2700

2505

серия 5.904-431651кг

27

А16В 101.000-06

20

2250

3800

2505

серия 5.904-432018кг

28

А16В 101.000-07

20

2400

3500

2505

серия 5.904-431982кг

29

А16В 101.000-08

20

2700

3150

2505

серия 5.904-432013кг

30

Бак прямоугольный
для холодной и отепленной воды
и рассола

А16В 102.000

10

1975

2900

2000

серия 5.904-431246кг

31

А16В 102.000-01

10

1700

3200

2000

серия 5.904-431068кг

32

А16В 102.000-02

10

2100

2600

2000

серия 5.904-431114кг

33

А16В 102.000-03

15

2000

3200

2505

серия 5.904-431798кг

34

А16В 102.000-04

15

2250

2900

2505

серия 5.904-431879кг

35

А16В 102.000-05

15

2400

2700

2505

серия 5.904-431881кг

36

А16В 102.000-06

20

2250

3200

2505

серия 5.904-432237кг

37

А16В 102.000-07

20

2400

3500

2505

серия 5.904-432226кг

38

А16В 102.000-08

20

2700

3160

2505

серия 5.904-432005кг

39

Бак прямоугольный
для холодной и отепленной воды
и рассола

А16В 103.000

10

2900

1875

2005

серия 5.904-431377кг

40

А16В 103.000-01

10

3200

1700

2005

серия 5.904-431410кг

41

А16В 103.000-02

10

2600

2100

2005

серия 5.904-431342кг

42

А16В 103.000-03

15

3200

2000

2509

серия 5.904-431980кг

43

А16В 103.000-04

15

2900

2250

2509

серия 5.904-431952кг

44

А16В 103.000-05

15

2700

2400

2509

серия 5.904-431920кг

45

А16В 103.000-06

20

3800

2250

2509

серия 5.904-432400кг

46

А16В 103.000-07

20

3500

2400

2509

серия 5.904-432334кг

47

А16В 103.000-08

20

3150

2700

2509

серия 5.904-432300кг

48

Бак прямоугольный
для холодной и отепленной воды
и рассола

А16В 104.000

25

300

2250

3010

серия 5.904-43

2073

49

А16В 104.000-01

25

3600

2400

3010

серия 5.904-43

2460

50

А16В 104.000-02

25

3300

2650

3010

серия 5.904-43

2470

51

А16В 104.000-03

30

4200

2500

3010

серия 5.904-43

2829

52

А16В 104.000-04

30

3900

2700

3010

серия 5.904-43

2830

53

А16В 104.000-05

30

3600

2900

3010

серия 5.904-43

2856

54

А16В 104.000-06

40

4700

3000

3010

серия 5.904-43

2870

55

А16В 104.000-07

40

4400

3200

3010

серия 5.904-43

3442

56

А16В 104.000-08

40

4150

3400

3010

серия 5.904-43

3449

57

А16В 104.000-09

50

5800

3000

3010

серия 5.904-43

3308

58

А16В 104.000-10

50

5100

3400

3010

серия 5.904-43

4123

59

А16В 104.000-11

50

4500

3750

3010

серия 5.904-43

4037

60

А16В 104.000-12

60

7000

3000

3010

серия 5.904-43

4932

61

А16В 104.000-13

60

5600

3750

3010

серия 5.904-43

4737

62

А16В 104.000-14

60

5100

4100

3010

серия 5.904-43

5467

63

Бак прямоугольный
для холодной и отепленной воды
и рассола

А16В 105.000

25

2250

3900

3010

серия 5.904-43

2821

64

А16В 105.000-01

25

2400

3600

3010

серия 5.904-43

2794

65

А16В 105.000-02

25

2650

3300

3010

серия 5.904-43

2768

66

А16В 105.000-03

30

2500

4200

3010

серия 5.904-43

3367

67

А16В 105.000-04

30

2700

3900

3010

серия 5.904-43

3225

68

А16В 105.000-05

30

2700

3600

3010

серия 5.904-43

3277

69

А16В 105.000-06

40

3000

4700

3010

серия 5.904-43

3801

70

А16В 105.000-07

40

3200

4400

3010

серия 5.904-43

3898

71

А16В 105.000-08

40

3400

4150

3010

серия 5.904-43

3943

72

А16В 105.000-09

50

3000

5800

3010

серия 5.904-43

4512

73

А16В 105.000-10

50

3700

5100

3010

серия 5.904-43

4554

74

А16В 105.000-11

50

3750

4500

3010

серия 5.904-43

4505

75

А16В 105.000-12

60

3000

7000

3010

серия 5.904-43

5175

76

А16В 105.000-13

60

3750

5600

3010

серия 5.904-43

4620

77

А16В 105.000-14

60

4100

5100

3010

серия 5.904-43

5214

78

Бак прямоугольный
для холодной и отепленной воды
и рассола

А16В 106.000

25

2250

3900

3010

серия 5.904-43

2997

79

А16В 106.000-01

25

2400

3600

3010

серия 5.904-43

2923

80

А16В 106.000-02

25

2650

3300

3010

серия 5.904-43

2824

81

А16В 106.000-03

30

2500

4200

3010

серия 5.904-43

3385

82

А16В 106.000-04

30

2700

3900

3010

серия 5.904-43

3267

83

А16В 106.000-05

30

2900

3800

3010

серия 5.904-43

3258

84

А16В 106.000-06

40

3000

4700

3010

серия 5.904-43

4130

85

А16В 106.000-07

40

3200

4400

3010

серия 5.904-43

4000

86

А16В 106.000-08

40

3400

4150

3010

серия 5.904-43

4025

87

А16В 106.000-09

50

3000

5800

3010

серия 5.904-43

4870

88

А16В 106.000-10

50

3400

5100

3010

серия 5.904-43

4717

89

А16В 106.000-11

50

3750

4500

3010

серия 5.904-43

4483

90

А16В 106.000-12

60

3000

7000

3010

серия 5.904-43

5730

91

А16В 106.000-13

60

3750

5600

3010

серия 5.904-43

5388

92

А16В 106.000-14

60

4100

5100

3010

серия 5.904-43

5215

Технические требования к оборудованию

Бак проходит гидравлические испытания – емкость под заливом выдерживают 2 часа с простукиванием сварных швов. После испытания выполняют защиту от коррозии. Емкости оборудуют патрубками для заполнения и опорожнения сосуда с запорной арматурой. Устанавливаются указатели уровня, лестницы для обслуживания.
