Бак пенообразователя

Тушение пожара с применением пены требует равномерной подачи специального состава для динамичного смешивания с водой. Бак пенообразователя представляет емкость, в которую помещен эластичный сосуд с концентратом пены. Под давлением на стенки, состав направляется в смеситель под напором воды, через дозирующую шайбу.

Принцип действия бака дозатора для пенообразователя

Бак дозатор работает под давлением. Внутри установлен эластичный резервуар с концентратом. Запуская повысительный насос системы пожаротушения, поднимают давление в стальном баке. Сдавливающее усилие передается на эластичную стенку резервуара с концентратом. В дозатор подается концентрат, смешивающийся с водой.

Для контроля процесса бак дозатор для пенообразователя имеет обвязку, состоящую:

  • смеситель FMS;
  • диафрагму дозирования;
  • манометр;
  • предохранительный клапан;
  • обратный клапан.

Установлены краны на трубах дренажа, закачки концентрата, сброса давления в системе.

Технические характеристики системы парообразования

НаименованиеЗначение
Рабочее давление, МПа0,6-1,6
Расчетное давление, МПа1,8
Пробное давление гидравлического испытания при изготовлении, МПа2
Рабочая температура, °С5-50
Расчетная температура стенки, °С20
Минимальная допустимая температура стенки сосуда, находящегося под расчетным давлением, °С5
Наименование рабочей средывода пенообразователь
Характеристика рабочей средыКласс опасности По ГОСТ 12.1.0074
ВзрывоопасностьНет
ПожароопасностьНет
Прибавка для компенсации коррозии (эрозии), мм0
Вместимость, м30,2-12
Масса пустого сосуда, кг не более90-3500
Назначенный срок службы сосуда, лет25
Число циклов нагружения за назначенный срок службыНе более 106
Группа сосуда по таблице 1 ГОСТ Р 52630-20121
Группа рабочей среды по ТР ТС 032/20132

Классификация баков дозаторов

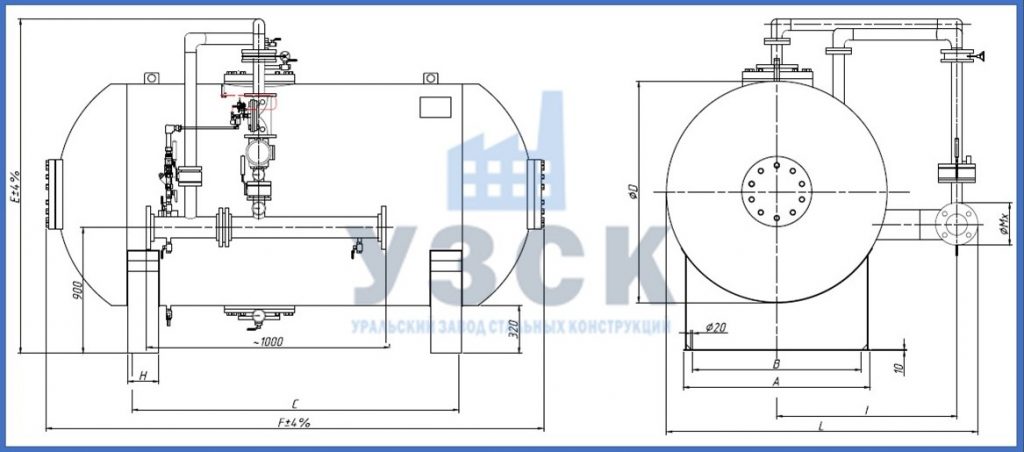

Баки дозаторы по конструкции бывают вертикального и горизонтального исполнения. В зависимости от расхода воды на тушение, стационарного узла или мобильного, выбирают систему из одного или нескольких баков хранения:

  • Одинарный горизонтальный, объемом 1 000-12 000 л или вертикальный, емкостью 200-12 000 л.
  • Сдвоенные или тройные вертикальные конструкции (х2), с каждым баком емкостью 200 – 12 000 л.
  • Двойные или тройные баки-дозаторы в горизонтальном исполнении, каждый 1 000 -12 000 л.
  • Цистерна, бак для хранения пенообразователя АЦ 40, горизонтальная, автомобильная.

Производство баков пенообразователей

Все перечисленные виды баков, входящих в системы пожаротушения можно заказать на УЗСК. Мы изготавливаем емкостное оборудование, сосуды по стандарту ГОСТ Р 52630-2012.

Чтобы бак запаса пенообразователя купить по выгодной цене в компании УЗСК, нужно ознакомиться с условиями продаж на сайте производителя. Стоимость единицы оборудования будет ниже при заказе нескольких изделий.
