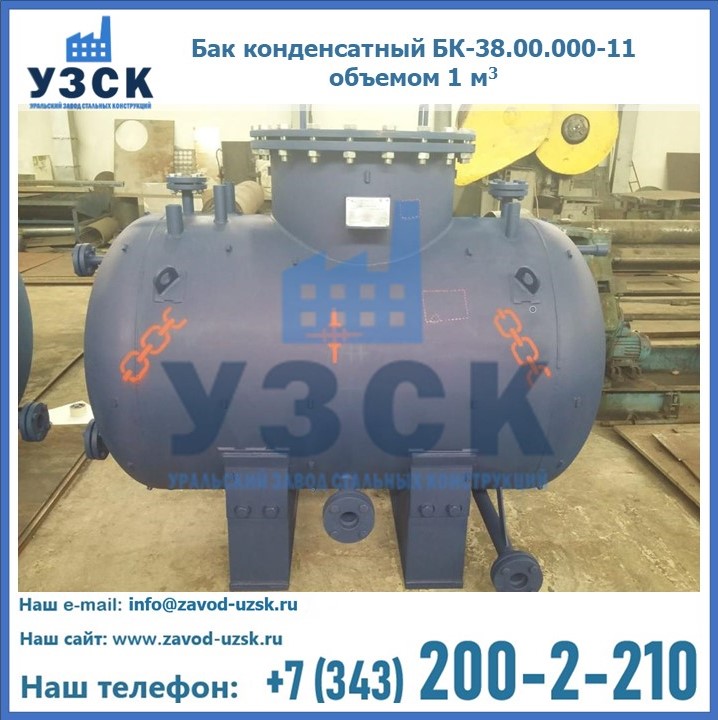

Бак конденсатный
Конденсатный бак входит в схему паровой энергетической установки. Теряя температуру и давление, пар переходит в жидкое состояние, получается конденсат. Специальный резервуар для сбора конденсата сохраняет энергию в виде горячей воды для вторичного использования. Возможен отбор вторичного пара из конденсатосборника, работающего под давлением.
Описание
Стандартное оборудование отвечает требованиям ГОСТ Р 52630-2012 по производству стальных сварных сосудов и Типовому Проекту 903-3-04с.91. В ТП унифицированы не только размеры, чертеж конденсатного бака, но его деталировка, включая прокладки на фланцах, крепеж.
Для изготовления корпуса и днищ используются разные марки стали, включая нержавеющую. Расчетная толщина корпуса не меньше 3 мм для нержавейки и 4 мм при использовании низкоуглеродистой стали. Марка металла выбирается в зависимости от места установки конденсатного бака:
- сталь Ст2сп2 при температуре до -20 0 С;
- сталь Ст3пс5, Ст20 , эксплуатация до -30 0 С;
- сталь 9Г2С при установке в местности с температурой минус 30-50 0.
Сборники конденсата, выполненные из нержавеющей стали, на морозе становятся хрупкими, их устанавливают в теплом помещении.

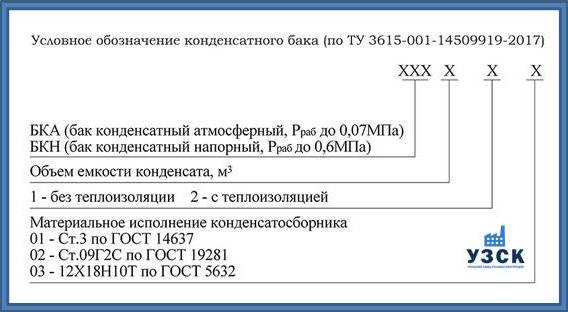

Конденсатный бак в котельной может быть атмосферным (БКА), с внутренним давлением до 0,07 МПа, и напорным (БКН), избыточное давление внутри 0,6 МПа. Именно, в напорном баке происходит вторичный отбор пара пониженных параметров.
Принцип работы конденсатного бака прост. Сосуд может быть открытым, сообщаться с атмосферой, или закрытый, тогда на нем стоит предохранительный клапан. Имеются патрубки для приема и откачки конденсата. Предусмотрены штуцеры для установки водомерного стекла. Аппарат работает при малом избыточном давлении, исключая кипение конденсата в открытом баке.

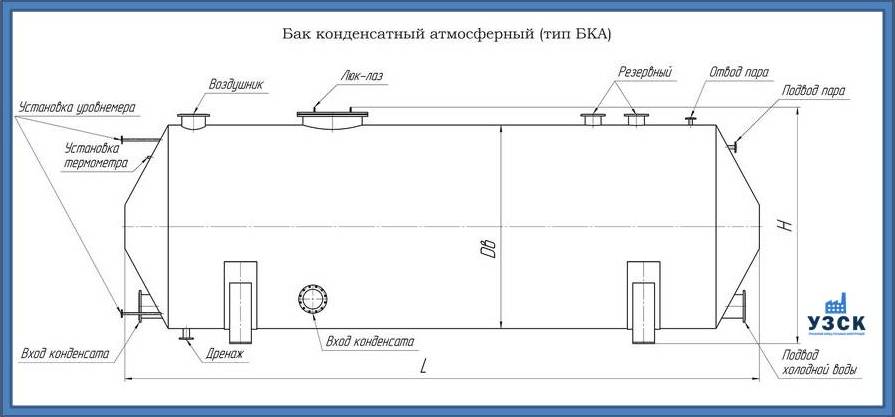

Геометрические параметры БКА и БКН ТП 903-3-04с.91
Основные конструктивные параметры конденсатных атмосферных баков (тип БКА)
Условное обозначение | Объем, куб. м | Длина общая, L, мм | Диаметр внутренний, Dв, мм | Высота общая, H, мм | Масса, кг |
|---|---|---|---|---|---|
БКА-1 | 1 | 1800 | 1000 | 1400 | 800 |
БКА-2 | 2 | 1900 | 1300 | 1700 | 1100 |
БКА-3 | 3 | 2500 | 1400 | 1800 | 1200 |
БКА-5 | 5 | 2600 | 1800 | 2200 | 1700 |
БКА-10 | 10 | 3700 | 2000 | 2400 | 2400 |
БКА-16 | 16 | 5300 | 2200 | 2600 | 2900 |
БКА-25 | 25 | 7100 | 2200 | 2600 | 3800 |
БКА-40 | 40 | 7300 | 2600 | 3000 | 4800 |
БКА-50 | 50 | 8800 | 2600 | 3000 | 6200 |
Основные конструктивные параметры конденсатных напорных баков (тип БКН)
Условное обозначение | Объем, куб. м | Длина общая, L, мм | Диаметр внутренний, Dв, мм | Высота общая, H, мм | Масса, кг |
|---|---|---|---|---|---|
БКН-1 | 1 | 1600 | 1000 | 1400 | 920 |
БКН-2 | 2 | 2100 | 1200 | 1600 | 1300 |
БКН-3 | 3 | 2400 | 1400 | 1800 | 1440 |
БКН-5 | 5 | 3000 | 1600 | 2000 | 1960 |
БКН-10 | 10 | 3700 | 2000 | 2400 | 2650 |
БКН-16 | 16 | 4200 | 2400 | 2800 | 3280 |
БКН-25 | 25 | 6000 | 2400 | 2800 | 4260 |
Типы антикоррозионного покрытия конденсатных баков
Поверхность | Шифр материального исполнения | ||
|---|---|---|---|
01 (ст.3) | 02 (ст.09Г2С) | 03 (12Х18Н10Т) | |
внутренняя | ЦВЭС, ЭП-0010, Цинотан, без покрытия | ЦВЭС, ЭП-0010, Цинотан, без покрытия | без покрытия |
наружная | ГФ-021,ПФ-115, ЦВЭС, Цинотан, Ферротан | ГФ-021,ПФ-115, ЦВЭС, Цинотан, Ферротан | без покрытия |
Емкость конденсатосборника рассчитывается по паровой нагрузке котельного агрегата, с учетом обязательной установки параллельно 2-х баков, способных принять не менее половины от общего объема конденсата.
Производство и продажа конденсатосборников
Стальные емкости для сбора конденсата всех видов и типоразмеров изготавливаются в производственной компании «УЗСК». Мы работаем с соблюдением предусмотренных стандартов на оборудование стандартной комплектации. Принимаем в производство техническое задание на нестандартные баки конденсата. Собственное конструкторское бюро разрабатывает рабочую документацию.

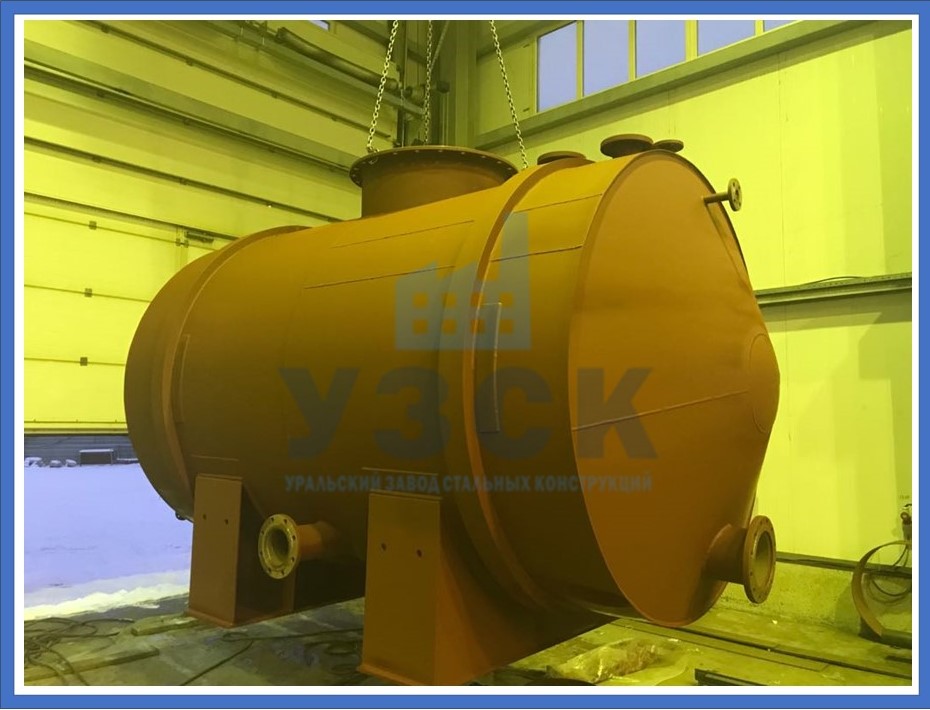

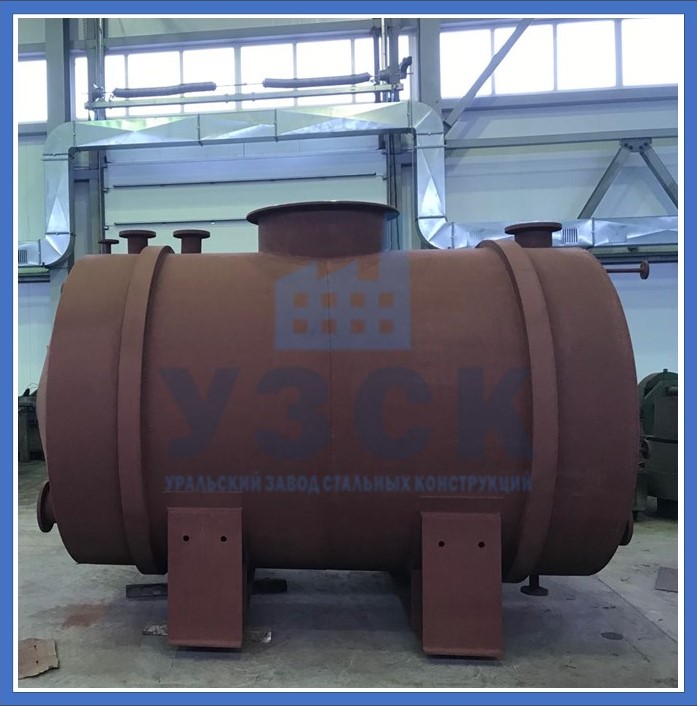

Наш завод специализируется на производстве емкостного оборудования. Станочный парк позволяет изготовить самые сложные сопряжения с инженерной проработкой. Конденсатосборники изготавливаются на заводской площадке полностью, с обвязкой. Здесь же проводится гидравлическое испытание сосуда, проверяется качество швов специалистами собственной лаборатории неразрушающего контроля.
В соответствие назначению оборудования, в базовую комплектацию входят:
- люк, для проникновения в емкость;
- воздушник для БКА, место установки предохранительного клапана для БКН;
- штуцеры для подвода и отбора конденсата, дренажа, подачи холодной воды;
- штуцеры под уровнемер, манометр и температурный датчик.
Многие заказчики стараются конденсатные баки купить по выгодной цене в компании «УЗСК». Причин несколько. Производитель поставляет емкости с полным комплектом лестниц, площадок обслуживания. Бак после гидравлических испытаний покрывают специальной внутренней и наружной краской, накладывают теплоизоляцию или наваривают крепеж для навески минматов. Условия теплоизоляции согласуются с заказчиком.
На конденсатосборник выдается Паспорт и гарантийные обязательства на 18 месяцев в рабочем режиме, но не больше 24 месяцев со дня отгрузки. Тяжелое оборудование отправляется поставщику по ж/д ветке, проложенной до склада. Чтобы оформить заказ, необходимо связаться с нами по контактам, указанным на сайте. Обсудим условия сделки, стоимость, сроки изготовления оборудования.
