Данный вид металлорукавов применяется для защиты электропроводов, кабелей, проводок, резиновых и других элементов от механического воздействия, отвода выхлопного газа, транспортирования сыпучих и газообразных веществ и материалов. Помимо этого, свойства РМВ позволяют компенсировать монтажные неточности сборных частей труб и трубопроводов.

Условия эксплуатации РМВ

Рукав вальцовочного типа имеет следующие рабочие условия:

  • оптимальная рабочая температура для изделия — 400◦С (углеродистая сталь) и 650◦С (нержавейка);
  • допустимый минимум для радиуса при изгибе — 5Dy – 7Dy;
  • показатель растяжения вдоль оси из сжатого положения при определенной нагрузке — 10% (рукав цилиндрического типа) и 15% (граненый);
  • нагрузка при растяжении – от 0.1 до 0.4 кН.

Назначение и конструкция РМВ

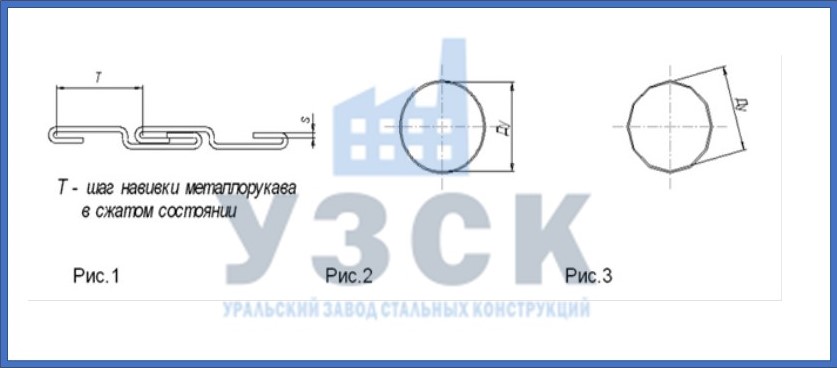

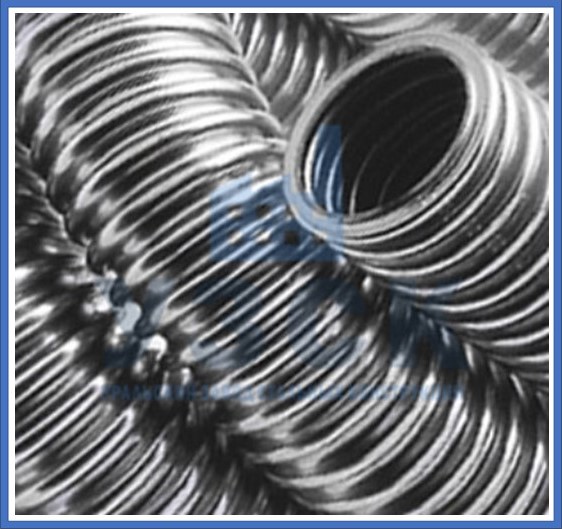

Вальцованные металлический рукав это представляют собой гибкий трубопровод. Производится методом спирального наматывания металлической ленты, которую предварительно профилируют и завальцовывают в замок (рис.1). Известны  несколько видов РМВ. Их подразделяют по материалу, из которого они изготовлены:  нержавеющие РМВ, стальные РМВ (производятся углеродистой стали). По ширине ленты, которую применяют для их производства: 14 мм, 20 мм. А также по поперечному профилю: цилиндрические  РМВ (рис.2), граненые РМВ (рис.3).

РМВ типа SN включает в себя несущую оболочку, наружную оболочку  и концевую арматуру. Несущая оболочка — это витой шланг, которой создается из профилированной металлической ленты, скрученной по спирали в гибкий, пластичный трубопровод. Витки спирали соединены и уплотнены с помощью S-образного замка для РМВ 1 и 2 ( Таблица 1),   для РМВ 3 используется П-образный профиль. В некоторых случаях, когда необходима герметизация внутренней полости металлорукава, или защита от коррозии, несущая оболочка дополняется наружной оболочкой, в качестве которой используют слой ПВХ. Защита от механических повреждений поверхности обеспечивается одним или двумя слоями металлической оплетки.

Виды концевой арматуры для РМВ

Виды концевой арматуры для рукавов металлических вальцованных:

  • фланцы нержавеющий приварной, или свободный
  • фланцы стальной приварной, или свободный
  • трубное окончание из нержавеющей стали, или под хомут
  • трубное окончание из углеродистой стали
  • сварка точечная (способом фиксации крайних витков рукава по всему периметру окончания)
  • ниппель приварной с наружной конической резьбой, или с метрической резьбой

Сфера применения РМВ

Данный вид металлорукавов широко применяется в промышленности. В таблице представлены виды и характеристики РМВ и их назначение:

Тип РМВХарактеристика и назначение изделия
РМВ 1Упругий вальцованный металлорукав, имеет 2S-образный замок, высокую гибкость,
пружинистость, круглый в диаметре негерметичный. Используют для защиты ответственной электропроводки, кабелей, производства душевых и поливочных шлангов.
За счет своих качеств получили название — антивандальные металлорукава.

РМВ 2Г РМВ 2

Пластичный РМВ с 2S-образным замком. Обладает средней гибкостью, высокой стойкостью на разрыв и раздавливание,
низкой газопроницаемостью. Применяют в качестве гибкого элемента выхлопной системы двигателей внутреннего сгорания,
для защиты кабелей и шлангов от механических воздействий. Кроме того, применяется в качестве трубопровода для транспортировки газообразных
и сыпучих сред, отвода выхлопных газов. (в РМВ 2Г, «Г» означает — гранёный).

РМВ 3

Упругий РМВ с S-образным замком. Обладает такими же качествами и характеристиками, как РМВ 1. Нужен для защиты кабелей электропроводки.

РМВ 4

Пластичный РМВ с 3S-образным замком. Круглый, имеет среднюю гибкость,
высокую стойкость на разрыв и раздавливание. Эксплуатируется в качестве гибкого элемента выхлопной системы двигателей внутреннего сгорания, как трубопровод для механической защиты проводов,
кабелей, шлангов, для   транспортировки сыпучих и газообразных материалов.

РМВ 5

Пластичный РМВ гофровальцованного типа. Круглый, отличается высокой гибкостью,
низкой стойкостью на разрыв и раздаливание. Основная область применения
— гибкий элемент выхлопных систем автономных отопителей.

Все виды РМВ отличаются высокой сопротивляемостью к скручиванию, устойчивостью к
