В сейсмоопасных зонах, с возможностью землетрясения до 9 баллов по шкале Рихтера, используются специальные конструкции компенсаторов, способные воспринимать нагрузки во всех плоскостях. Универсальные устройства представляют кардан с двумя сильфонами и боковыми присоединительными патрубками. Конструкция сглаживает усилия, возникающие вследствие несоосности, сдвиговые и угловые нагрузки, обеспечивая герметичность.

Описание компенсаторов

Технические характеристики и конструкция:

  • Материал сильфонов – нержавеющая сталь  08Х18Н10Т, 12Х18Н10Т.
  • Патрубки и кардан изготовлены из материала основной трубы или из нержавейки длинной марки.
  • Температура рабочей среды -260 +850 0 С.
  • Температура окружающей среды -50 + 90 0 С.
  • Рабочее давление в системе до 125 бар.
  • Используется для перекачки криогенных составов, газов, пара, воды и всех фракций нефти.

Типы:

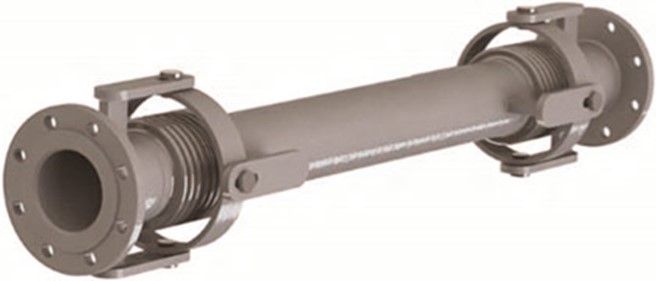

  • Сейсмокомпенсатор карданного типа с двумя сильфонами универсального действия, с патрубками, проработанными под приварку – 2КСУК.
  • Компенсатор двухсильфонный универсальный, устанавливаемый в зонах сейсмической опасности, карданного типа, с фланцами под крепление – 2КСУКФ.

Выполняемые задачи:

  • Компенсация осевых температурных изменений труб.
  • Поглощение вибрации, угловых нагрузок, сохранение герметичности.
  • Сглаживание осевых смещений в вертикальном и перпендикулярном направлениях.
  • Компенсация несоосности труб при ошибках в монтаже.

Технические характеристики компенсаторов типа 2СКУК на давление 16 и 25 бар.

Условный диаметр Размеры Kомпенсирующая способность (ΔL= мм); осевой ход — х (мм) сдвиг-y (мм) поворот — z (град.) Жёсткость Эффективная площадь
Ду, мм d, мм M, мм s, мм x=100 y=100 z=100 x=100 y=200 z=200 x=100 y=300 z=300 Н/ммсм2
32  42 110 3,5  710 910 1110 7,2 18
40  48 120 710 910 1110 7,3 23
50 57 150 3,5 770 970 1170 7,4 37
65 76 170 3,5 770 970 1220 5,4 58
80 89 200 3,5 820 1020 1250 14,6 79
100 108 260 4,00 820 1020 1280 25,8 128
125 133 290 4,00 950 1150 1460 23,4 183
150 159 350 4,50 950 1150 1460 37,6 268
200 219 430 6,00 1120 1340 1690 104,5 437
250 273 550 7,00 1120 1340 1690 138,4 705
300 325 600 7,00 1300 1500 1700 96,8 984
350 377 620 7,00 1300 1500 1700 12,3 1170
400 426 670 7,00 1500 1700 1900 175,3 1505
500 530 750 8,00 1500 1700 1900 318 2291
600 630 850 8,00 1700 1900 2100 403 3254
700 720 970 8,00 1900 2100 2300 496 4370
800 820 1100 8,00 2100 2300 2500 536 5684
900 920 1320 10,00 2300 2500 2700 598 7122
1000 1020 1480 10,00 2500 2700 2900 733 8740
Условный диаметр Размеры Kомпенсирующая способность (ΔL= мм); осевой ход — х (мм) сдвиг-y (мм) поворот — z (град.) ЖёсткостьЭффективная площадь
Ду, мм d, мм M, мм s, мм x=100 y=100 z=100 x=100 y=200 z=200 x=100 y=300 z=300 Н/ммсм2
32 42 110 3,5 730 930 1130 9,6 18
40 48 120 3 730 930 1130 9,7 23
50 57 150 3,5 790 990 1190 9,9 37
65 76 170 3,5 790 990 1240 8,4 58
80 89 200 3,5 840 1040 1270 23,4 79
100 108 260 4,00 840 1040 1300 29,6 128
125 133 290 4,00 970 1170 1480 33,6 183
150 159 350 4,50 970 1170 1480 45,7 268
200 219 430 6,00 1140 1360 1710 137,6 437
250 273 550 7,00 1140 1360 1710 156,8 705
300 325 600 7,00 1330 1530 1730 124,7 984
350 377 620 7,00 1330 1530 1730 56,4 1170
400 426 670 7,00 1550 1750 1950 201,4 1505
500 530 750 8,00 1550 1750 1950 348,6 2291

Технические характеристики компенсаторов типа 2СКУКФ на давление 16,25,40 бар

Условный диаметр Условное давление Размеры Kомпенсирующая способность (ΔL= мм) ЖёсткостьЭффективная площадь
Nominal diameter Nominal pressure Dimensions movement (ΔL= мм)
DN РN D k dm f b M s dxn осевой ход — х (мм) сдвиг-y (мм) поворот — z (град.) Axial Spring RateEffective Area
мм mm кгс/см2 bar мм mm мм mm мм mm мм mm мм mm мм mm мм mm мм mm x=100 y=100 z=100 x=100 y=200 z=200 x=100 y=300 z=300 x=100 y=400 z=400 Н/мм N/mm см2 cm2
32 16 140 100 78 2 16 110 2,60 18х4 730 930 1130 1330 7,2 18
40 16 150 110 88 3 16 120 3,00 18х4 730 930 1130 1330 7,3 23
50 16 165 125 102 3 18 150 3,00 18х4 790 990 1190 1400 7,4 37
65 16 185 145 122 3 18 170 3,00 18х4 790 990 1240 1500 5,4 58
80 16 200 160 138 3 20 200 3,20 18х8 840 1040 1270 1500 14,6 79
100 16 220 180 158 3 20 260 3,60 18х8 840 1040 1300 1550 25,8 128
125 16 250 210 188 3 22 290 4,00 18х8 970 1170 1480 1770 23,4 183
150 16 285 240 212 3 22 350 4,50 22х8 970 1170 1480 1770 37,6 268
200 16 340 295 268 3 24 430 6,30 22х12 1140 1360 1710 2060 104,5 437
250 16 405 355 320 3 26 550 7,10 26х12 1140 1360 1710 2060 138,4 705
Условный диаметр Условное давление Размеры Kомпенсирующая способность (ΔL= мм) ЖёсткостьЭффективная площадь
Nominal diameter Nominal pressure Dimensions movement (ΔL= мм)
DN РN D k dm f b M s dxn осевой ход — х (мм) сдвиг-y (мм) поворот — z (град.) Axial Spring RateEffective Area
мм mm кгс/см2 bar мм mm мм mm мм mm мм mm мм mm мм mm мм mm мм mm x=100 y=100 z=100 x=100 y=200 z=200 x=100 y=300 z=300 x=100 y=100 z=100 Н/мм N/mm см2 cm2
32 25 140 100 78 2 18 110 2,60 18×4 760 960 1160 1360 9,6 18
40 25 150 110 88 3 18 120 3,00 18×4 760 960 1160 1360 9,7 23
50 25 165 125 102 3 20 150 3,00 18×4 820 1020 1210 1420 9,9 37
65 25 185 145 122 3 22 170 3,00 18×8 820 1020 1260 1520 8,4 58
80 25 200 160 138 3 24 200 3,20 18×8 860 1060 1290 1520 23,4 79
100 25 235 190 158 3 24 260 3,60 22×8 860 1060 1320 1570 29,6 128
125 25 270 220 188 3 26 290 4,00 26×8 990 1200 1500 1800 33,6 183
150 25 300 250 212 3 28 350 4,50 26×8 990 1200 1500 1800 45,7 268
200 25 360 310 268 3 30 430 6,30 26×12 1160 1380 1740 2090 137,6 437
250 25 425 370 320 3 32 550 7,10 30×12 1160 1390 1740 2090 156,8 705
Условный диаметр Условное давление Размеры Kомпенсирующая способность (ΔL= мм) ЖёсткостьЭффективная площадь
Nominal diameter Nominal pressure Dimensions movement (ΔL= мм)
DN РN D k dm f b M s dxn осевой ход — х (мм) сдвиг-y (мм) поворот — z (град.) Axial Spring Rate Effective Area
мм mm кгс/см2 bar мм mm мм mm мм mm мм mm мм mm мм mm мм mm мм mm x=100 y=100 z=100 x=100 y=200 z=200 x=100 y=300 z=300 x=100 y=100 z=100 Н/мм N/mm см2 cm2
32 40 140 100 78 2 18 110 2,60 18×4 790 990 1190 1360 15,4 18
40 40 150 110 88 3 18 120 3,00 18×4 790 990 1190 1360 15,7 23
50 40 165 125 102 3 20 150 3,00 18×4 850 1050 1240 1450 15,9 37
65 40 185 145 122 3 22 170 3,00 18×8 850 1050 1290 1550 18,6 58
80 40 200 160 138 3 24 200 3,20 18×8 890 1090 1320 1550 36,4 79
100 40 235 190 158 3 24 260 3,60 22×8 890 1090 1350 1600 42,7 128
125 40 270 220 188 3 26 290 4,00 26×8 1020 1230 1530 1830 53,6 183
150 40 300 250 212 3 28 350 4,50 26×8 1020 1230 1530 1830 66,7 268
200 40 375 320 268 3 34 430 6,30 30×12 1190 1410 1770 2110 154,5 437
250 40 450 385 320 3 38 550 7,10 33×12 1190 1410 1770 2110 188,6 705

Продажа сейсмокомпенсаторов на УЗСК

На нашем заводе производят сейсмокомпенсаторы сильфонные карданного типа 2СКУК и 2СКУКФ всех типоразмеров по предварительным заявкам. При заказе изделия можно изменить материал изготовления, толщину патрубков и кардана. Универсальный компенсатор пригодится не только в сейсмической зоне, на  опасном производстве с перепадами давления в трубах при изменениях режимов.

Чтобы подобрать нужную конструкцию, необходимо представить в КБ завода сведения об условиях работы компенсатора. Специалисты конструкторского бюро учтут все особенности узла. Каждый компенсатор снабжается ПС и другой важной технической документацией.

Оформить заказ, получить консультацию можно воспользовавшись  контактами на сайте УЗСК.  Купить компенсаторы у нас можно с оформлением доставки автомобильным, ж/д или авиа-транспортом. Ж/д пути подходят прямо к воротам нашего завода, что повышает как оперативность отгрузки, так и формирует оптимальную стоимость перевозки.
