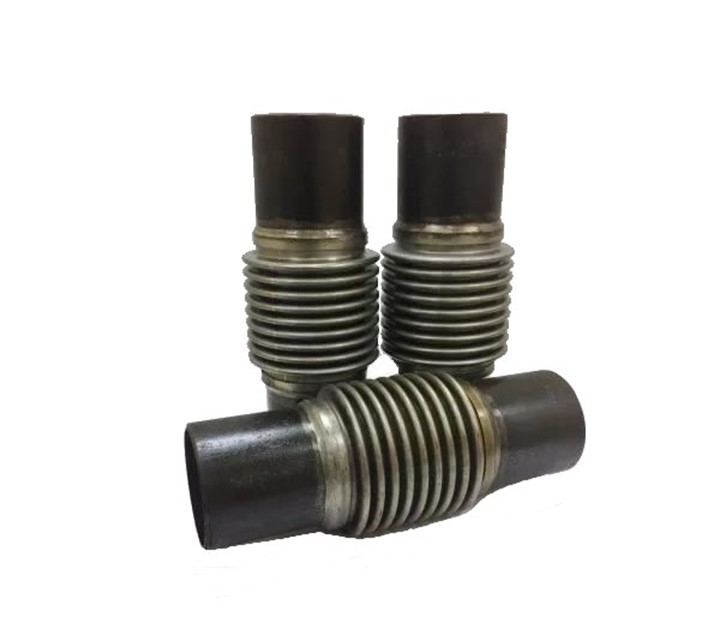

Компенсатор ОПНР снимает линейное удлинение трубы и небольшое угловое смещение, обладает повышенной способностью гасить линейные растяжения. Эластичная вставка применяется при прокладке труб в помещении и на улице в наземном и подземном исполнении.

Назначение сильфонного компенсатора ОПНР

Предохранить трубопровод от изгибов и разрывов вследствие температурных удлинений – основная задача осевого компенсатора. Данный тип воспринимает увеличенные изменения длины плети между неподвижными опорами.

Компенсатор смягчает ударные нагрузки вследствие резкого изменения давления в трубе, глушит шум и вибрацию. Может быть установлен в сейсмоопасной местности

В процессе работы сохраняется герметичность соединения, не требуется его обслуживание.

Технические характеристики и область использования ОПНР

Компенсатор ОПНР используется в трубопроводах с рабочим давлением до 16 и 25 кг/см2. Значения указаны в маркировке. Приварной фланец соответствует трубным размерам от 57 до 1420 мм по внешней окружности. Стандартный ОПНР состоит из сильфона, и 2-х патрубков. По согласованию с заказчиком устанавливается внутренняя гильза и внешний кожух.

Основное отличие компенсатора ОПНР по сравнению с другими типами – увеличенная амплитуда осевого хода. Это достигается особой конструкцией сильфона.

Заказать компенсатор ОПНР в УЗСК

В зависимости от особенностей монтажа трубы мы изготавливаем стандартные компенсаторы, и с изменением материала и размеров под заказ. Конструкция может быть дополнительно укомплектована внутренней гильзой и наружным кожухом. Могут быть изменены материал изготовления, толщина стенок патрубков.

Заказать компенсатор ОПНР у нас просто. Позвоните по телефону, указанному на сайте и получите консультацию от специалиста.

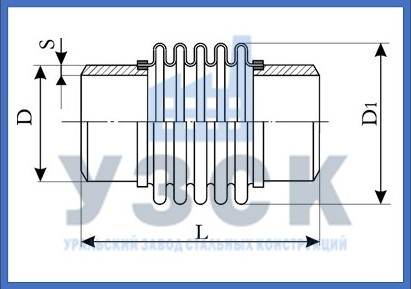

Таблица типоразмеров

Условное обозначениеУсловное давление, PN, МПа (кгс/см2)Условный диаметр, DN, ммРазмеры, ммЖесткость осевого хода, Сλ, кН/м (кгс/см)Масса, кг
DSD1L
ОПНР-16-125-1301,6 (16)125133417140929,9 (299)6,3
ОПНР-16-150-1501501594,520340226,7 (267)7,9
ОПНР-16-200-160200219625945334,9 (349)16
ОПНР-16-250-180250273731963431,5 (315)33
ОПНР-16-300-19030032537365528,9 (289)41
ОПНР-16-350-19035037743166436 (360)49
ОПНР-16-400-20040042648569339,1 (391)71
ОПНР-16-500-210500530860068260,8 (608)85
ОПНР-16-600-22060063070669561,3 (613)112
ОПНР-16-700-22070072079769869,8 (698)140
ОПНР-16-800-24080082091172663,7 (637)158
ОПНР-16-900-26090092010101570470,6 (706)194
ОПНР-16-1000-26010001020111772687,2 (872)229
ОПНР-16-1200-26012001220121319726104,4 (1044)323
ОПНР-16-1400-26014001420141522732129,5 (1295)408
ОПНР-25-50-802,5 (25)50573,510538224,2 (242)3,2
ОПНР-25-65-8065762,8
ОПНР-25-80-90808912039522,2 (222)3,4
ОПНР-25-100-120100108414340929,1 (291)4,9
ОПНР-25-125-13012513317241029,9 (299)7,1
ОПНР-25-150-1501501594,520441226,7 (267)8,9
ОПНР-25-200-160200219626146334,9 (349)17
ОПНР-25-250-180250273731964431,5 (315)34
ОПНР-25-300-19030032537465636,1 (361)44
ОПНР-25-350-19035037743168250,4 (504)55
ОПНР-25-400-20040042648570565,1 (651)78
ОПНР-25-500-210500530860069274,3 (743)95
ОПНР-25-600-22060063070671373,6 (736)124
ОПНР-25-700-22070072079771488,9 (889)152
ОПНР-25-800-24080082091174381,1 (811)184
ОПНР-25-900-260900920101015719102,8 (1028)230
ОПНР-25-1000-260100010201117742104,5 (1045)275
ОПНР-25-1200-26012001220141319742125,1 (1251)378
ОПНР-25-1400-260140014201522750161,6 (1616)475
