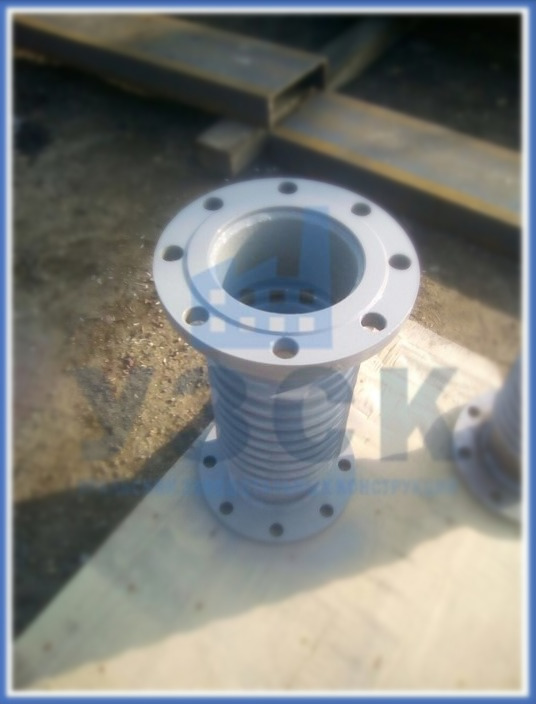

Компенсатор сильфонный типа ОФН отличается универсальностью. Он защищает трубы от разрушения вибрацией, и температурных линейных деформаций, несоосности. Устройства с одним или двумя сифонами герметичны и термостойки. Применяются изделия во всех отраслях. Даже при запредельной нагрузке сильфон деформируется без разрушения контура.

Технические условия использования ОФН

Применения ОФН компенсатора рекомендовано для труб под фланцевое соединение, для перекачки жидкостей и газов. Нефть и ее производные, пар и газы, не вызывающие коррозию, допускается качать при условии:

  • Размеры Ду 65 -1000 мм труб.
  • Рабочее давление до 2,5, 10, 16, 25 кг/см2.
  • Температура водных ингредиентов до 150 0 С, нефтепродуктов, пара и неагрессивных газов – до 3000 С.
  • Климатические условия -300 +500 С.
  • Срок эксплуатации 30 лет, заводская гарантия 5 лет.

На каждую единицу оборудования производитель УЗСК предоставляет паспорт и гарантийный талон.

Устройство осевого фланцевого компенсатора

Осевой фланцевый неразгруженный компенсатор представляет сильфон из нержавеющей стали специальной многослойной конструкции. Тонкостенный гофрированный стакан принимает осевые и сдвижные нагрузки, деформируясь, но при этом фланцы остаются параллельными и перпендикулярными сечению труб.

Патрубки ОФН компенсатора изготовлены из малоуглеродистой стали, с учетом температуры эксплуатации.

Наименовае деталиМарка материалаДопустимая температура эксплуатации оС
Фланцевый патрубоксталь 20 ГОСТ 1050от минус 20 до 425
сталь 17ГС, 17Г1С ГОСТ 19281от минус 40 до 475
сталь 09Г2С , 09Г2 ГОСТ 19281от минус 60 до 475
сталь 08Х18Н10Т, 12Х18Н10Т ГОСТ 5632от минус 253 до 550
сталь10Х17Н13М2Т ГОСТ 5632от минус 253 до 550
сталь 12ХМ ГОСТ 5520-79 (только фланцы)от минус 40 до 550

Допускается монтаж защитного кожуха из стали, внутренних направляющих потока. Устройство дополнительных компонентов оговаривается на стадии заказа и увеличивает стоимость изделия.

Как купить компенсатор ОФН в УЗСК

Наше предприятие производит и реализует компенсаторы ОФН стандартного изготовления и по спецзаказу. Купить в УЗСК продукцию выгодно:

  • Производственная площадка укомплектована современным оборудованием и квалифицированными рабочими — гарантия качества
  • Технический контроль изготовления изделия многоступенчатый, включает КБ, Лабораторию неразрушающих методов контроля, ОТК. Качество подтверждается документами.
  • Отсутствуют торговые надбавки, используются снижающие коэффициенты для оптовых заказов.

Позвоните по телефонам на сайте и обсудите проблемы и порядок оформления заказа со специалистами.

Таблица габаритов и технических характеристик ОФН

Условное обозначениеУсловное давление, PN, МПа (кгс/см2)Условный диаметр, DN, ммРазмеры, ммnЖесткость осевого хода, Сλ, кН/м (кгс/см)Масса, кг
DSD1Lbhd
ОФН-2,5-650,25 (2,5)6516013011026711314432,24,5
ОФН-2,5-808018515012827711318429,65,7
ОФН-2,5-10010020517014829811318425,97,2
ОФН-2,5-12512523520017831113318824,48,9
ОФН-2,5-15015026022520231713318821,811,8
ОФН-2,5-20020031528025840515318819,418,9
ОФН-2,5-250250370335312427183181217,527,3
ОФН-2,5-300300435395365451184221216,035.7
ОФН-2,5-350350485445415466184221216,041,0
ОФН-2,5-400400535495565482184221614,546,6
ОФН-2,5-500500640600570519204221620,371,3
ОФН-2,5-600600755705670557205262018,491,3
ОФН-2,5-700700860810775550215262419,0121,2
ОФН-2,5-800800975920880578215302417,4147,8
ОФН-2,5-90090010751020980571235302425,7182,0
ОФН-2,5-10001000117511201080590255302823,1211,4
ОФН-6,3-650,63 (6,3)6516013011026713314432,24,5
ОФН-6,3-808018515012828115318429,66,9
ОФН-6,3-10010020517014830215318425,98,6
ОФН-6,3-12512523520017831717318824,411,5
ОФН-6,3-15015026022520232317318821,813,7
ОФН-6,3-20020031528025841319318819,421,3
ОФН-6,3-250250370335312449203181226,330,7
ОФН-6,3-300300435395365465204221224,139,9
ОФН-6,3-350350485445415483224221224,054,0
ОФН-6,3-400400535495465522244221621,768,2
ОФН-6,3-500500640600570577254221627,098,5
ОФН-6,3-600600755705670595255262030,6126,9
ОФН-6,3-700700860810775586275262431,7164,6
ОФН-6,3-800800975920880614275302429,0196,2
ОФН-6,3-90090010751020980603295302432,1240,0
ОФН-6,3-10001000117511201080627315302834,7283,9
ОФН-10-651,0 (10)6518014512226917318432,26,5
ОФН-10-808019516013327917318429,68,2
ОФН-10-10010021518015830219318825,910,4
ОФН-10-12512524521018431521318824,413,9
ОФН-10-15015028024021232121322821,817,1
ОФН-10-20020033529526841721322819,425,4
ОФН-10-250250390350320438233221226,336,4
ОФН-10-300300440400370469244221224,147,0
ОФН-10-350350500460430478244221632,061,5
ОФН-10-400400565515482508264261628,997,0
ОФН-10-500500670620585544284262033,8143,8
ОФН-10-600600780725685561315302036,8189,5
ОФН-10-700700895840800574325302450,8221,3
ОФН-10-8008001010950905606355332446,4268,6
ОФН-10-900900111010501005596385332851,4321,5
ОФН-10-10001000122011601110620405332864,1403,5
ОФН-16-651,6 (16)6518014512227321318432,28,5
ОФН-16-808019516013328321318429,69,4
ОФН-16-1010021518015830623318825,912,1
ОФН-16-12512524521018431925318824,416,3
ОФН-16-15015028024021232525322832,620,4
ОФН-16-200200335295268423273221229,129,5
ОФН-16-250250405355320442283261235,042
ОФН-16-300300460410370473284261232,154
ОФН-16-350350520470430484304261640,069
ОФН-16-400400580525482516344301657,998
ОФН-16-500500710650585510444332060,8189
ОФН-16-600600840770685575455392061,3252
ОФН-16-700700910840800590475392469,8278
ОФН-16-8008001020950905620495392463,7341
ОФН-16-900900112010501005610515392870,6403
ОФН-16-10001000125511701110634535452887,2523
ОФН-25-652,5 (25)6518014512227321318832,28,3
ОФН-25-808019516013328523318829,610,2
ОФН-25-10010023019015830825322825,914,8
ОФН-25-12512527022018432227326836,621,0
ОФН-25-15015030025021233627326832,626,1
ОФН-25-200200360310278434293261238,739,2
ОФН-25-250250425370335455313301235,055,4
ОФН-25-300300485430390479324301640,172,8
ОФН-25-350350550490450510384331656,0103,5
ОФН-25-400400610550505532404331672,3140,5
ОФН-25-500500730660615574484392074,3212,7
ОФН-25-600600840770720599515392073,6347,1
ОФН-25-700700960875820614555452488,9460,7
ОФН-25-8008001075990930647595452481,1563,5
ОФН-25-9009001185109010306356155228102,8690,2
ОФН-25-100010001315121011406606355628104,5865,7
