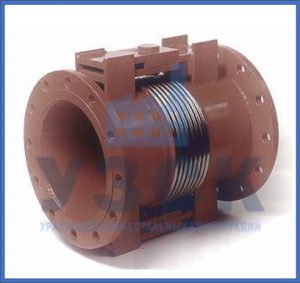

Навесная сильфонная конструкция углового типа разработана для соединения труб при смене направления на 90 0. Присоединяются компенсаторы сваркой и фланцами, свободными и подвижными.

Описание сильфонных угловых навесных компенсаторов

Компенсаторы сильфонные навесные угловые

Навесной тип сильфонных угловых компенсаторов используется в монтажных схемах, с требованиями:

  • ограничить угловое движение одной плоскостью;
  • навесная конструкция должна исключать воздействие осевых и боковых сил;
  • в карданных конструкциях комбинируются компенсационные воздействия в ортогональной плоскости.

Особенности и конструкций:

  • Шарнирные являются защитой для сильфона от деформационных температурных нагрузок, скручивания, осевые перемещения отсутствуют.

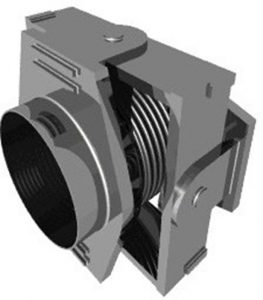

  • Карданные угловые сильфонные компенсаторы гасят усилия перемещения, скручивания и сдвига в нескольких плоскостях.

Компенсаторы могут иметь или кожух или внутренние направляющие.

Комплектация и материалы изготовления УКС:

  • Один или два сильфона из одной или нескольких секций изготовлены из многослойной нержавеющей стали, придающей эластичность конструкции.
  • один приварной фланец или патрубок, выполняется из углеродистой стали.
  • Встроенный экран или защитный кожух изготовлены из нержавеющей стали.
  • Крепление сильфона непосредственно на трубу выполняется специальной крепежной и направляющей арматурой, поставляемой в комплекте.

Решаемые задачи:

  • разгрузка неподвижных опор, монтажа с использованием скользящих опор;
  • предупреждение боковых и осевых деформаций труб;
  • установка в местах изменения направления потока на 90 0.

Диапазон рабочих параметров для установки навесных угловых компенсаторов:

  • Среда – пар, газ вода, нефтепродукты;
  • Рабочее давление – 10, 16, 25 бар для карданных УКС и 10, 16, 25, 40 бар для шарнирных компенсаторов.
  • Условный проход 50-500 мм.
  • Температура среды до 250 0 С.

Представляем типоразмеры компенсаторов угловых для гашения сил деформации в одной плоскости.

ОбозначениеДуПрисоединительные размеры, ммГабаритные размеры, ммЖесткость угловая, Нм/град
DndLB
СКУ 80-1,6801604181602855
СКУ 100-1,610018081817030511
СКУ 125-1,612521081818533514
СКУ 150-1,615024082218037017
СКУ 175-1,617527082219039827
СКУ 200-1,6200295122220042540
СКУ 250-1,6250355122624051072
СКУ 300-1,63004101226285585112
СКУ 350-1,63504701626300645225
СКУ 400-1,64005251630360690341
СКУ 450-1,64505852030425745323
СКУ 500-1,65006302033460830501
СКУ 600-1,66007702039480925843
СКУ 800-1,6800950243962011602199
СКУ 1000-1,610001170284577513703047
СКУ 1200-1,612001390325292516004264

Технические характеристики компесаторов

Диаметр компенсатора Ду мм. Раб. давл. Ру кг/см2 Условное обозначение Поворот град. для 5000 циклов Размеры DnxS мм.
15 6/10/16/25 15-6..25/5..10 5/10 22х3
20 6/10/16/25 20-6..25/5..10 5/10 27х3
25 6/10/16/25 25-6..25/5..10 5/10 34х3
32 6/10/16/25 32-6..25/5..10 5/10 42х3,5
40 6/10/16/25 40-6..25/5..10 5/10 48х3
50 6/10/16/25 50-6..25/5..10 5/10 57х4
65 6/10/16/25 65-6..25/5..10 5/10 76х4
80 6/10/16/25 80-6..25/5..10 5/10 89х5
100 6/10/16/25 100-6..25/5..10 5/10 108х4
125 6/10/16/25 125-6..25/5..10 5/10 133х4
150 6/10/16/25 150-6..25/5..10 5/10 159х4,5
200 6/10/16/25 200-6..25/5..10 5/10 219х6
250 6/10/16/25 250-6..25/5..10 5/10 273х7
300 6/10/16/25 300-6..25/5..10 5/10 325х7
350 6/10/16/25 350-6..25/5..10 5/10 377х7
400 6/10/16/25 400-6..25/5..10 5/10 426х7
450 6/10/16/25 450-6..25/5..10 5/10 480х7
500 6/10/16/25 500-6..25/5..15 5/10/15 530х8
600 6/10/16/25 600-6..25/5..15 5/10/15 630х8
700 6/10/16/25 700-6..25/5..15 5/10/15 720х8
800 6/10/16/25 800-6..25/5..15 5/10/15 820х8
900 6/10/16/25 900-6..25/5..15 5/10/15 920х10
1000 6/10/16/25 1000-6..25/5..15 5/10/15 1020х10
1100 6/10/16/25 1100-6..25/5..15 5/10/15 1120х10
1200 6/10/16/25 1200-6..25/5..15 5/10/15 1220х14
1300 6/10/16/25 1300-6..25/5..15 5/10/15 1320х14
1400 6/10/16/25 1400-6..25/5..15 5/10/15 1420х14
1500 — 10000 6/10/16/25 1400..10000-6..25/5..15 5/10/15 На заказ

Порядок покупки сильфонных навесных угловых компенсаторов в УЗСК

Угловые компенсаторы сильфонного типа мы производим под заказ. Чтобы начать партнерские отношения, достаточно позвонить по контактным телефонам на сайте УЗСК. Вы получите полную консультацию о производстве, сроках изготовления компенсаторов. От того, заказаны стандартные изделия или с дополнительными конструкционными доработками, зависит конечная цена изделия. Купить выгодно продукцию в УЗСК можно, оформив оптовую партию изделий или обратившись к нам неоднократно.

Предприятие оснащено современным оборудованием, квалифицированными кадрами, имеет опыт производства более 15 лет. Все изделия имеют ПС и срок гарантийной эксплуатации. Звоните, и мы обсудим условия сотрудничества сегодня.
