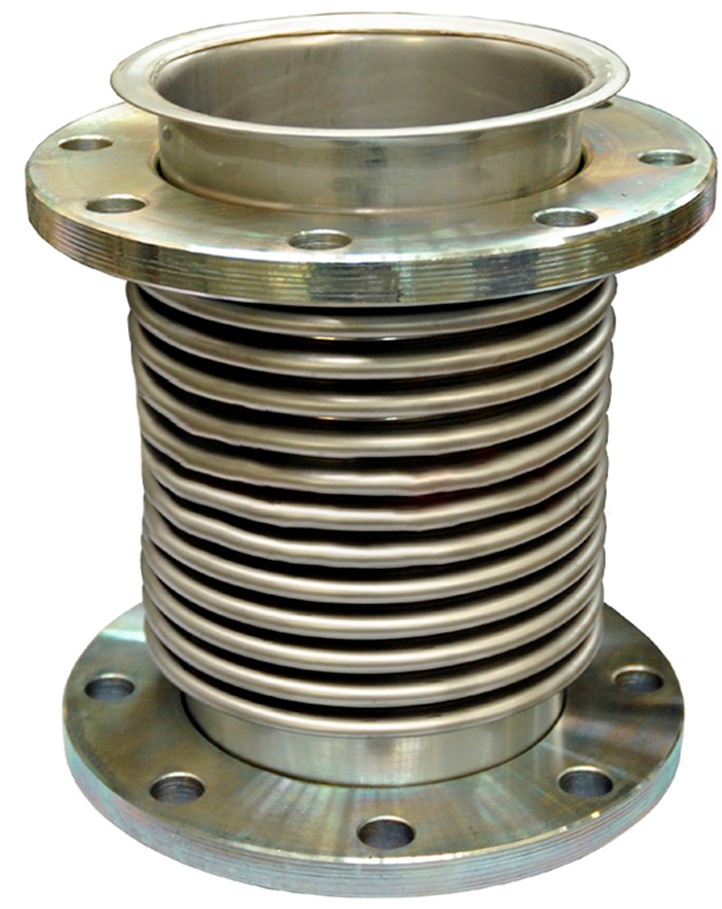

Компенсатор типа КСФ служит для принятия толчков, с выравниванием давления в трубе, принимает линейные нагрузки, предупреждающие разрыв или прогиб плети. Фланцевое соединение способствует сохранению коммутаций всех видов на водных, газовых, нефтеперегонных магистралях. Фланцы разъемные, монтируются легко.

Технические характеристики компенсатора КСФ

Компенсатор используется для работы с паром, газом, водными горячими и холодными системами, для перекачки нефтепродуктов. Стандартные характеристики:

  • Рабочий диаметр, DN 15-800 мм.
  • Конструкции под давление, PN 16, 25 кг/см2.
  • Рабочая температура жидкой среды +150 0С, парогазовой – до 300 0.
  • Способ соединения – фланцевое, разъемное.
  • Исполнение с 1 и 2 сильфонами
  • Срок эксплуатации 15 лет без ремонта.

В зависимости от условий эксплуатации и требований заказчика изделия дополнительно комплектуются защитным кожухом или внутренней гильзой, изготовленными из листовых заготовок малоуглеродистой стали. Окончательная комплектация, материал патрубков и фланцев, уточняется при заказе компенсаторов в УЗСК.

Порядок покупки конденсаторов КСФ на УЗСК

Компенсаторы осевые фланцевые – ответственное оборудование, предупреждающее аварии на трубных магистралях. Приобретать устройства следует у надежных компаний, с современным оборудованием. Качество продукции УЗСК подтверждается лабораторными исследованиями каждой единицы продукции, что дает возможность предложить продленную гарантию на компенсатор. На изделие выдаются паспорта, сертификаты, декларации ТР ЕАЭС. В УЗСК стоимость сильфонных компенсаторов формируется при сочетании качества и цены. Заказать подбор и прибрести стандартные компенсаторы КСФ и выполненные под ваши условия можно связавшись с нашими менеджерами email или по телефонам.

Таблица габаритов одно и двухсифонных КСФ

НаименованиеРабочеедавление PNДиаметр условного прохода, ммГабаритные размеры, ммL (+/-30],DКомпенсирующая способность, мм
КСФ 50-16-251650190 5725
КСФ 50-25-252550190 5725
КСФ 65-16-251665200  7625
КСФ 65-25-252565200  7625
КСФ 80-16-351680225 8935
КСФ 80-25-352580225 8935
КСФ 100-16-5016100265 10850
КСФ 100-25-5025100265 10850
КСФ 125-16-5016125275 13350
КСФ 125-25-5025125275 13350
КСФ 150-16-5016150275 15950
КСФ 150-25-5025150275 15950
КСФ 200-16-8016200285 21980
КСФ 200-25-8025200285 21980
КСФ 250-16-8016250380 27380
КСФ 250-25-8025250380 27380
КСФ 300-16-8016300420 32580
КСФ 300-25-8025300420 32580
>КСФ 400-16-8016400450 42680
КСФ 400-25-8025400450 42680
Двухсекционные
КСФ 50-16-501650310 5750
КСФ 50-25-502550310 5750
КСФ 65-16-501665320  7650
КСФ 65-25-502565320  7650
КСФ 80-16-701680370 8970
КСФ 80-25-702580370 8970
КСФ 100-16-10016100450   108100
КСФ 100-25-10025100450   108100
КСФ 125-16-10016125475   133100
КСФ 125-25-10025125475   133100
КСФ 150-16-10016150475   159100
КСФ 150-25-10025150475   159100
КСФ 200-16-16016200500 219160
КСФ 200-25-16025200500 219160
КСФ 250-16-16016250665 273160
КСФ 250-25-16025250665 273160
КСФ 300-16-16016300710 325160
КСФ 300-25-16025300710 325160
КСФ 400-16-16016400721   426160
КСФ 400-25-16025400721   426160
