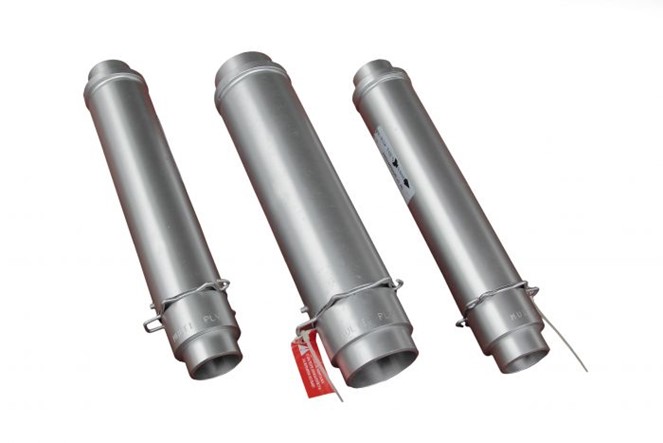

Сильфонный компенсатор ЭКО спроектирован таким образом, чтобы дать возможность заказчикам приобрести большое количество компенсаторов для многоэтажных зданий, для стояков отопления в большом количестве по наименьшей цене. Компенсатор в трубном кожухе поглощает шум и вибрацию, придает трубе жесткость, предохраняет от прогиба. С использованием подобных компенсаторов создается колонное отопление, когда трубы с каждым этажом становятся больше сечением на 3 мм.

Устройство компенсатора

Используют компенсаторы ЭКО в тепловых системах с развитой разводкой по этажам.

Элементы конструкции:

  • Сильфон односекционный, выполненный из тонкой нержавеющей стали многослойной запрессовкой. В результате гофротрубка подпружиненная, сжимается и разжимается в определенном диапазоне.
  • Внутренний экран, равный сечением условному проходу трубной системы, защищает сильфон от истирания, сохраняет ламинарность потока, без лишних завихрений. Изготавливается из углеродистой прочной стали или нержавейки.
  • Защитный кожух принимает внешние нагрузки, ограждая сильфон. Выполнен из нержавеющего тонкого листа
  • Ограничитель хода – препятствие для деформации сифона выше допустимого значения в 50 мм.
  • Ду патрубков под сварку 32 – 60,3 мм.
  • Рабочее давление до 16 кг/см2.
  • Внутренняя температура агента от -40 до +427 0 С.

Для компенсаторов, имеющих Ду 15-32 мм, все изделия имеют одну длину – 285 мм.

Выполняемые задачи изделия:

  • соединение несоосных участков трубопровода;
  • компенсация температурных расширений;
  • поглощение шумов, уменьшение вибрации;
  • установка колонного отопления;
  • герметизация стыка труб.

Продажа сильфонных компенсаторов ЭКО в УЗСК

Производство компрессоров на заводе оснащено современным оборудованием, сварочные работы ведутся автоматикой на 80 %. Персонал имеет опыт и квалификацию для изготовления оборудования, работающего под давлением. Мы изготавливаем стандартные компенсаторы и с дополнениями и изменениями, в рамках допустимого. Подать заявку на стандартные компенсаторы, оформить заказ на изготовление эксклюзивной продукции, можно на сайте, используя предоставленные контакты.

Компания УЗСК поставляет сильфонные компенсаторы ЭКО из наличия и под заказ. Чтобы узнать условия покупки и сотрудничества воспользуйтесь контактами, указанными на сайте производителя. У нас вы можете купить компенсаторы по оптимальной цене, которая формируется с учетом высокого качества изделия, с оборудованием поставляется паспорт, сертификаты и декларации ТР ЕАЭС

Таблица Технические характеристики компенсаторов ЭКО

Модель DN, мм PN, Бар D,мм dr * s, мм осевое перемещение, мм длина, L мм вес, кг Осевая жесткость, кг/мм Эфф. Площадь (см2)
ЭКО
15-16-50
15 16 32 22×3 50 (-30;+20) 285 0,8 30,01 6,4
ЭКО 20-16-50 20 16 38 27×3 50 (-30;+20) 285 0,9 15,79 7,21
ЭКО 25-16-50 25 16 48,3 34×3 50 (-30;+20) 285 1,3 20,91 12,1
ЭКО 32-16-50 32 16 60,3 42×3,5 50 (-30;+20) 285 1,4 11,64 16,11
