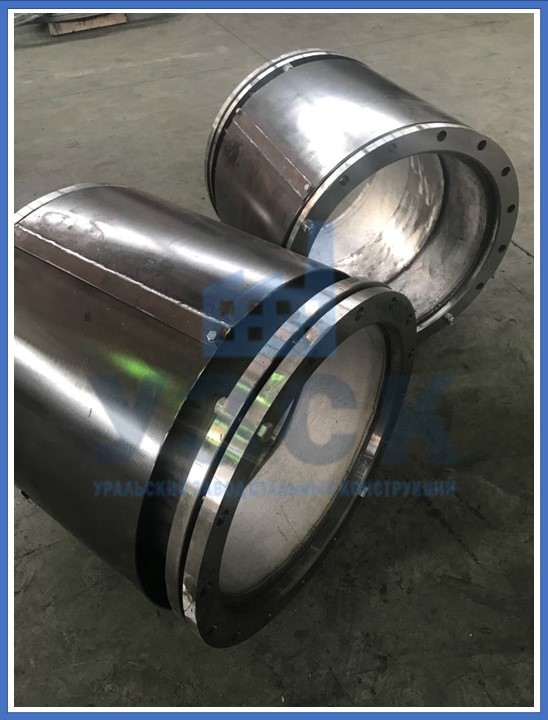

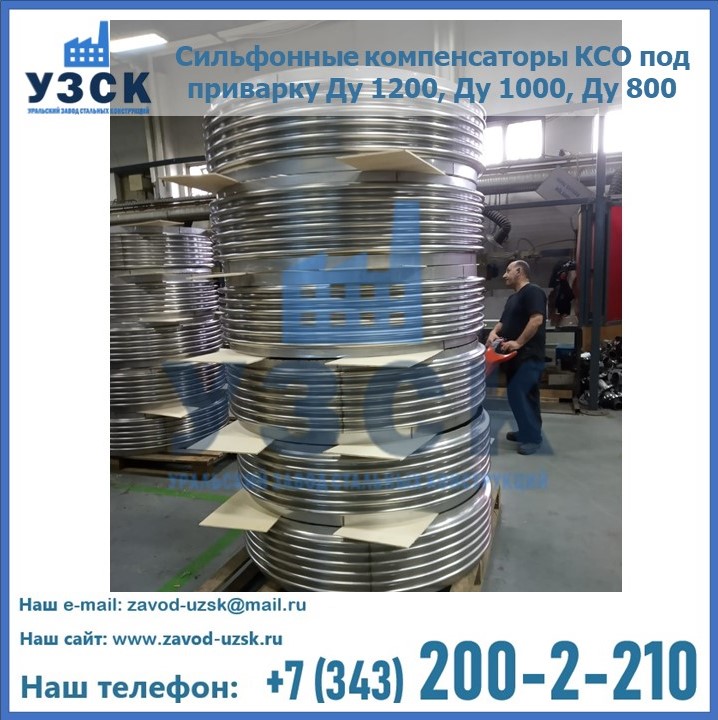

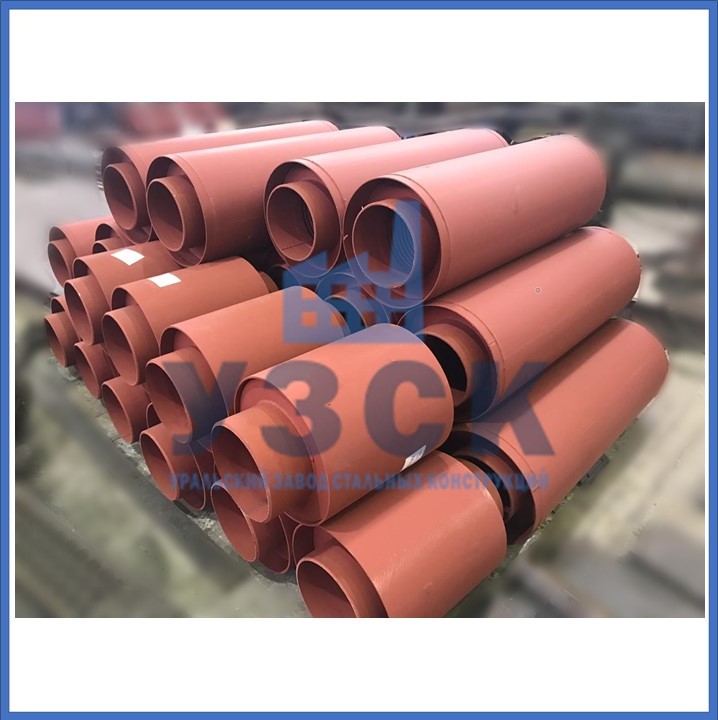

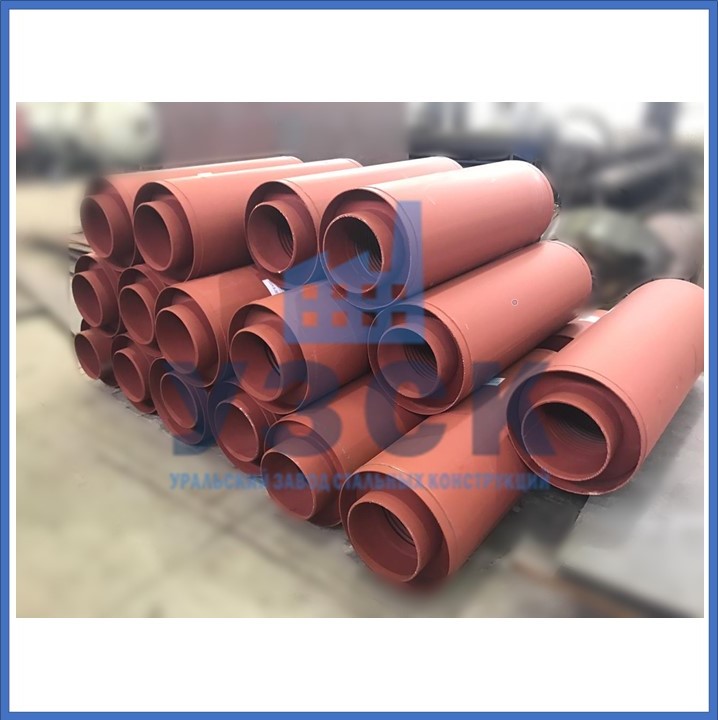

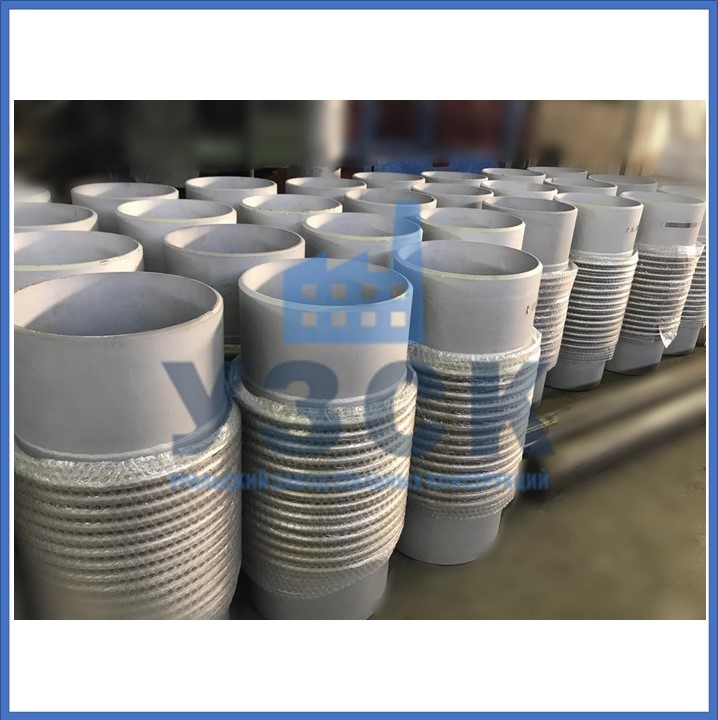

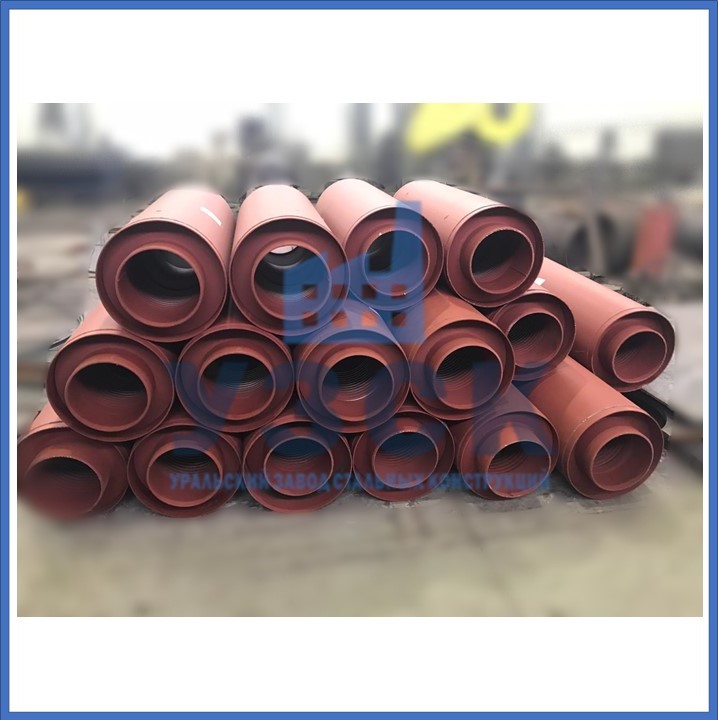

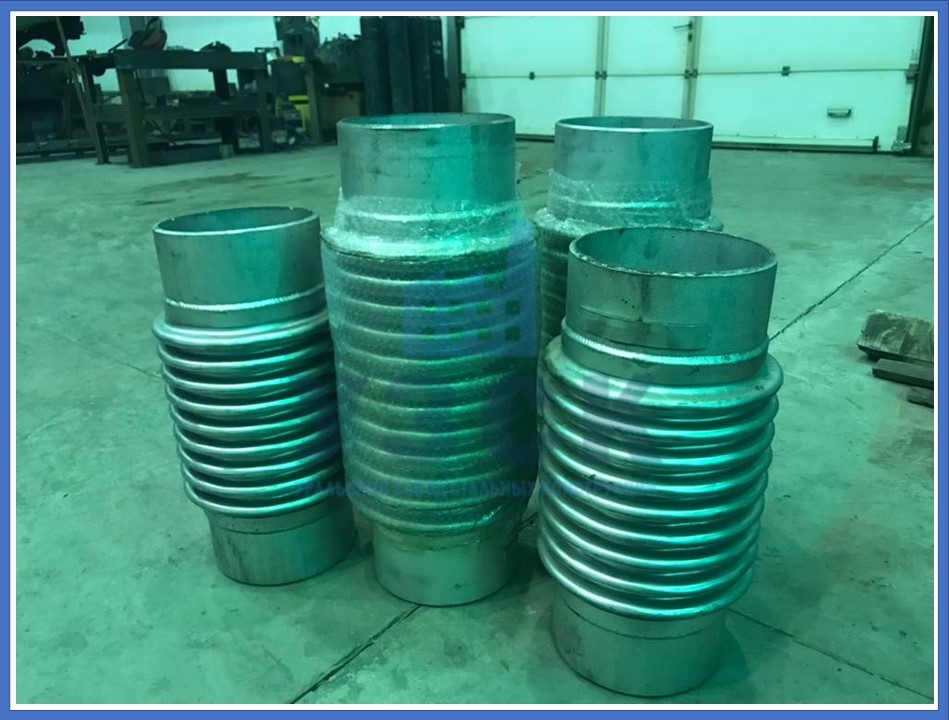

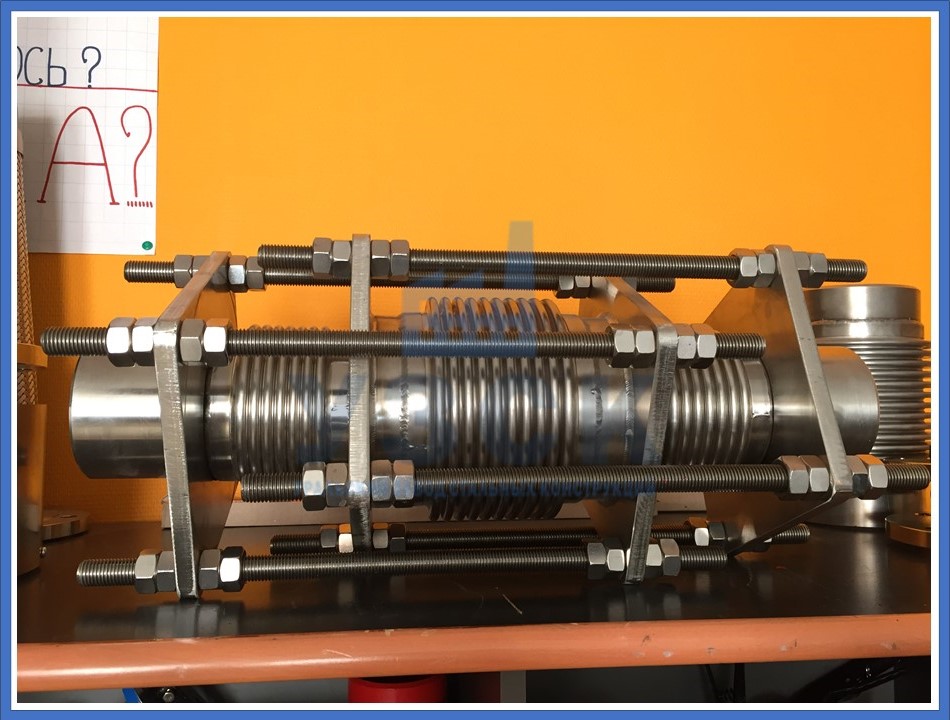

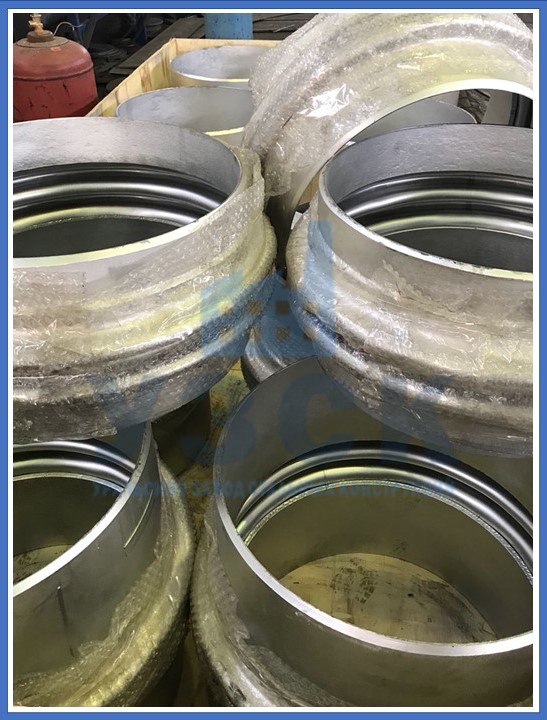

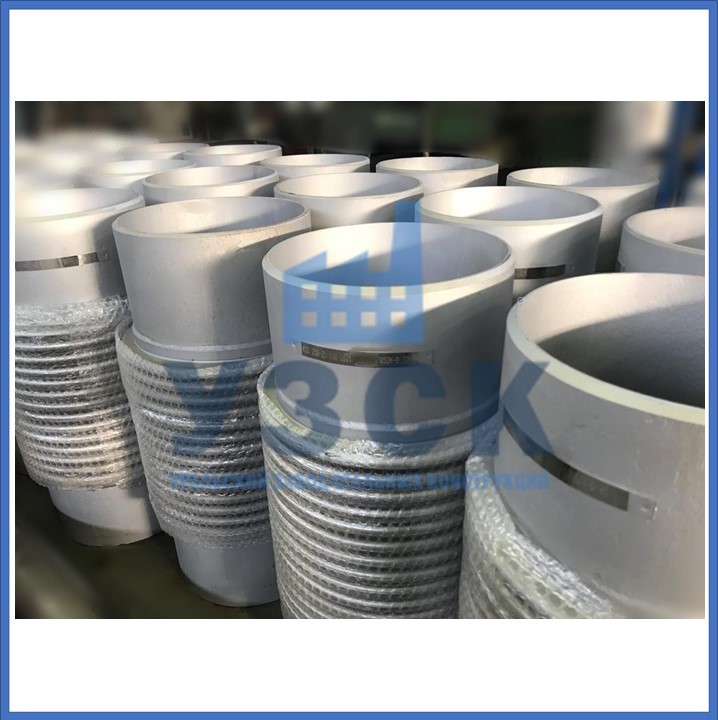

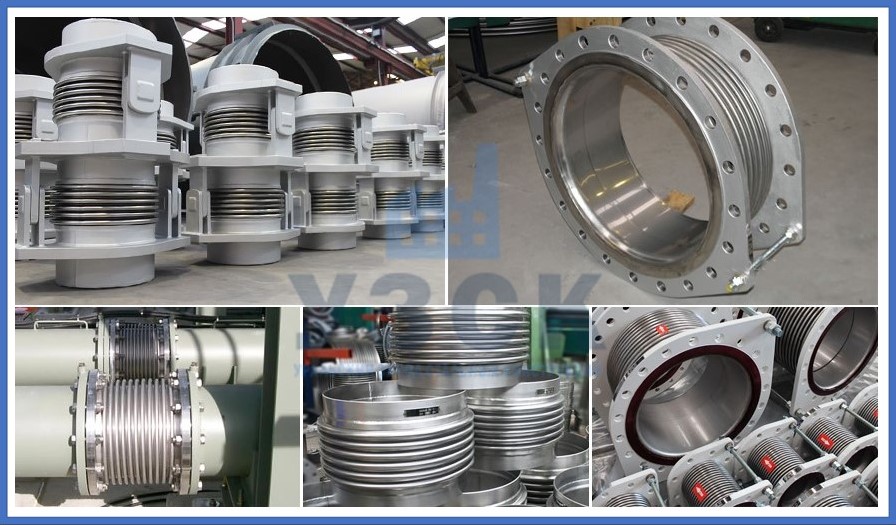

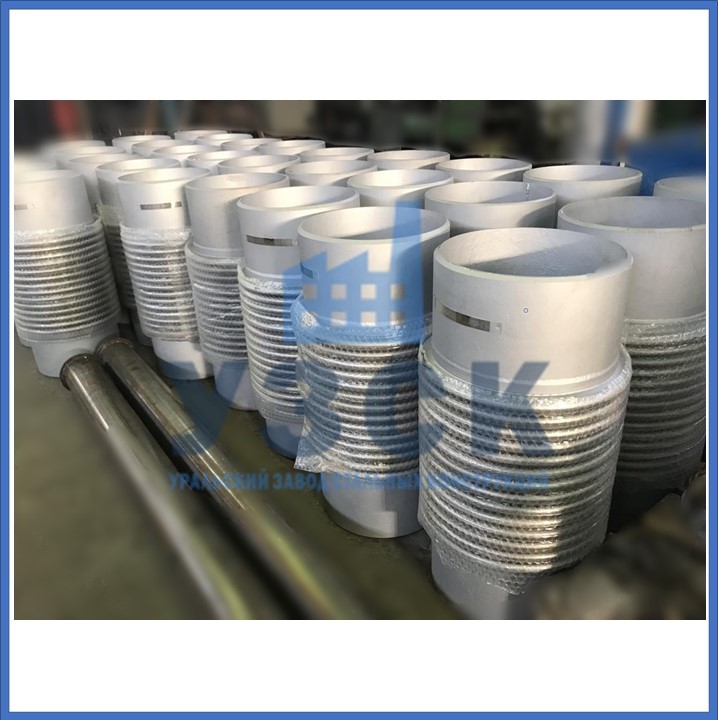

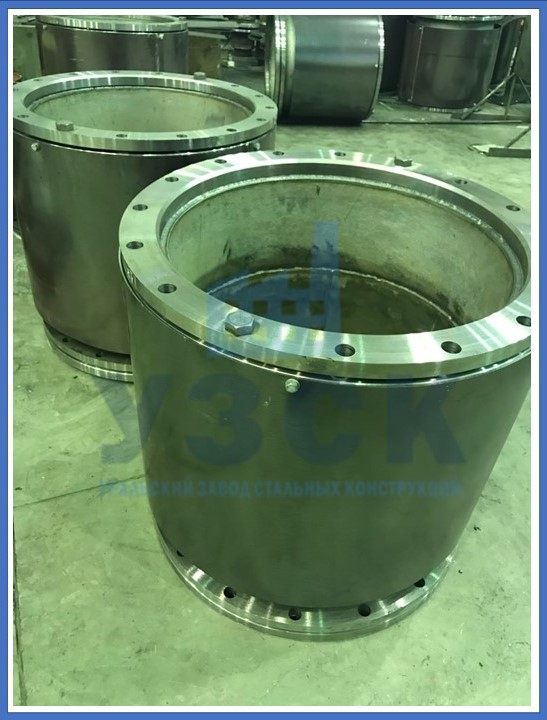

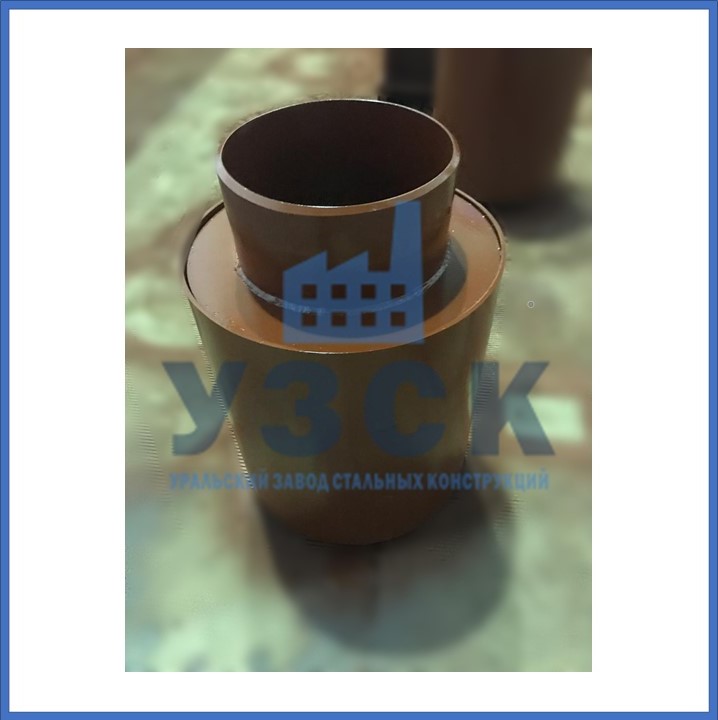

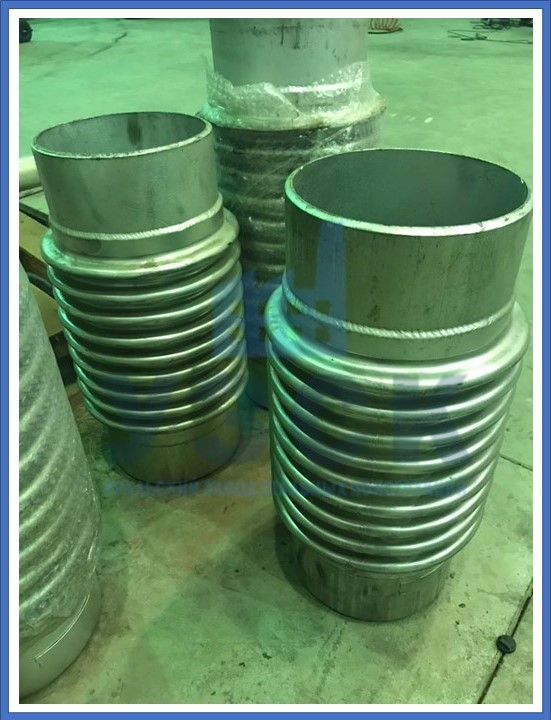

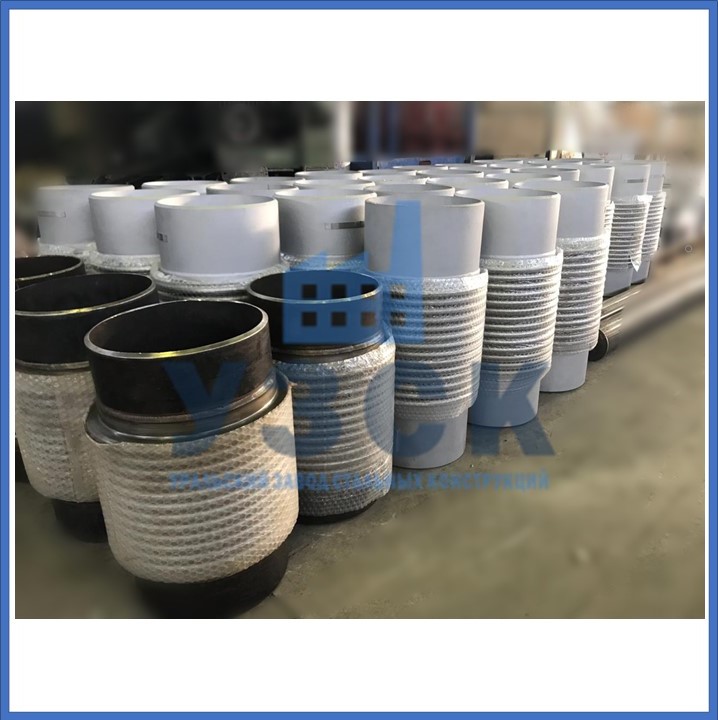

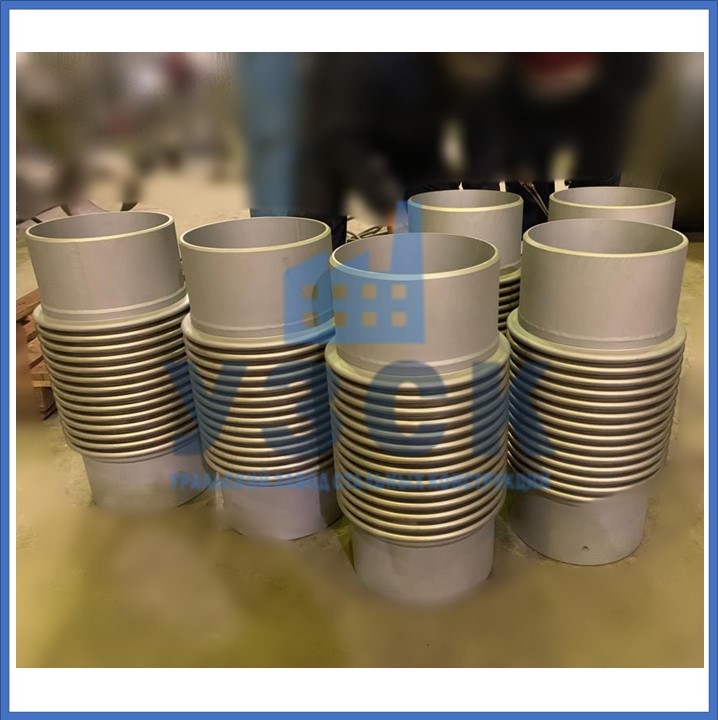

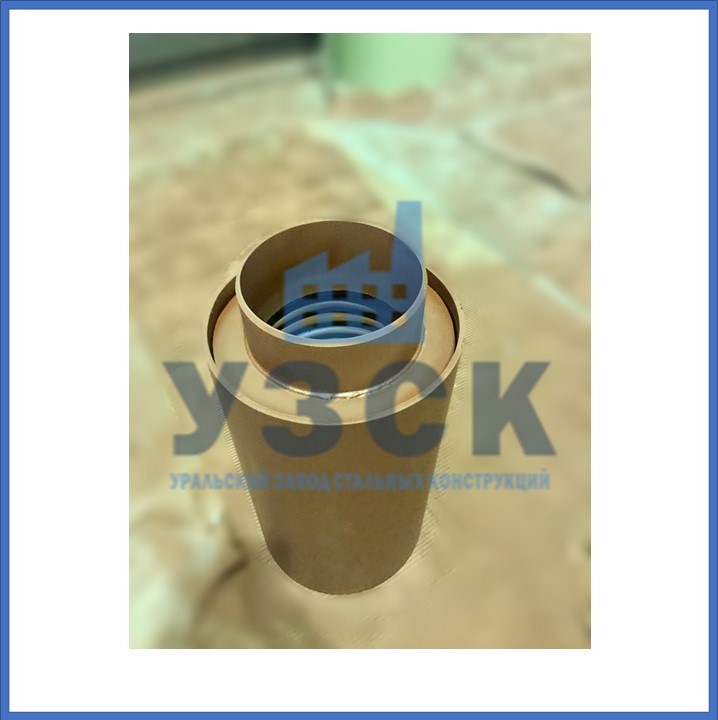

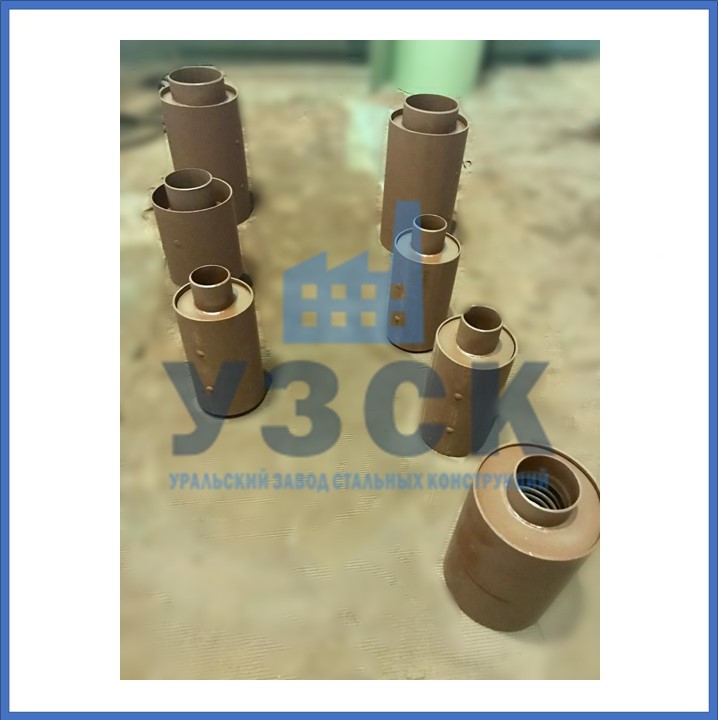

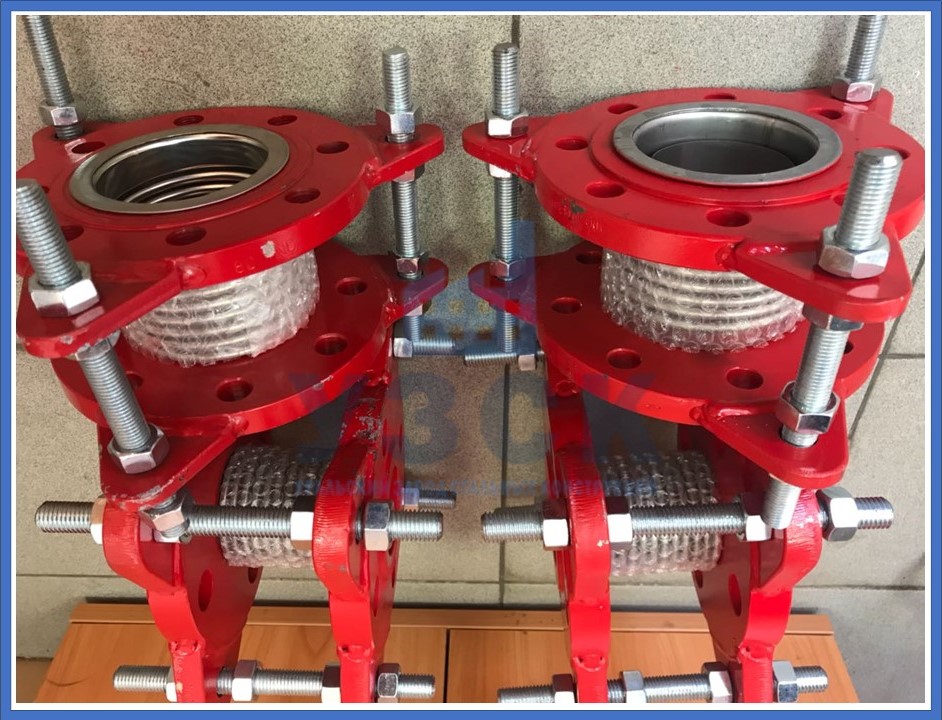

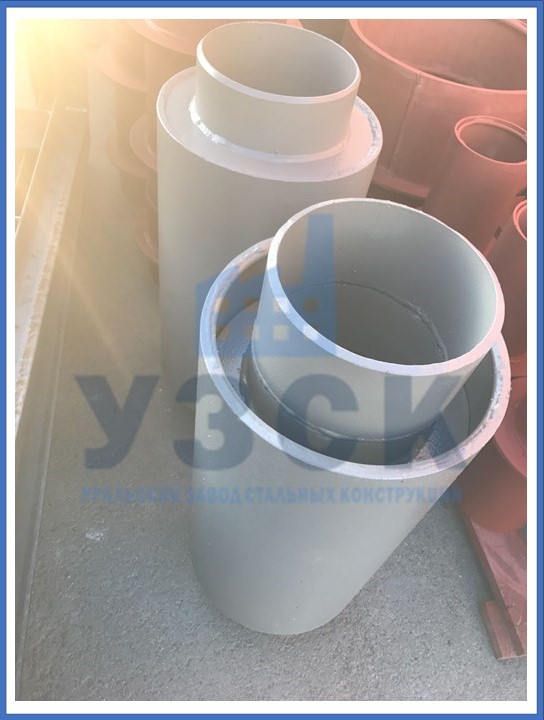

Фото нашей продукции

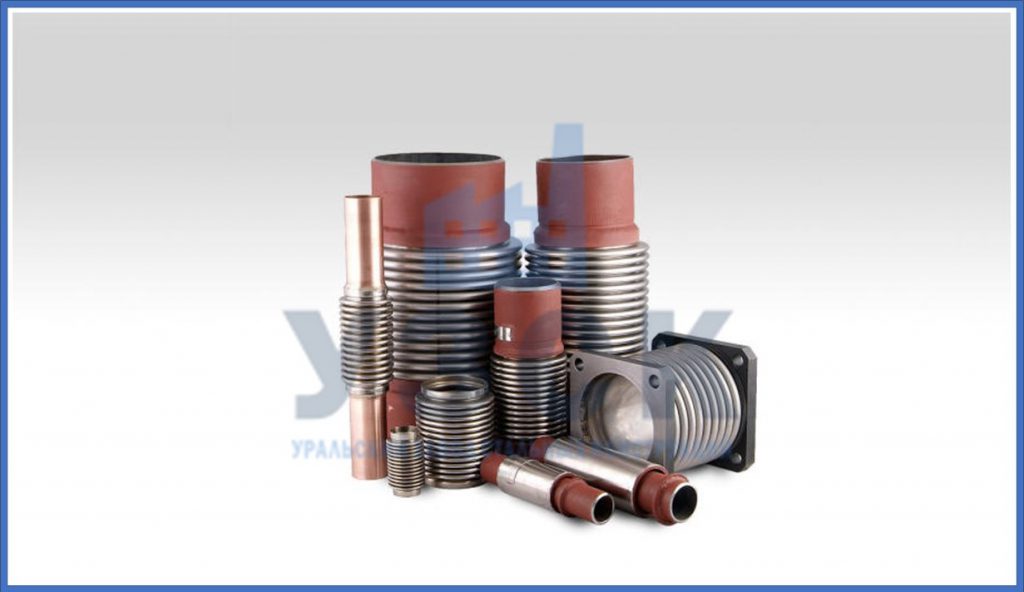

Перечень поставляемых нами сильфонных компенсаторов

Для компенсации температурных расширений в трубопроводах любого назначения и сечения предусмотрены специальные вставки. Они воспринимают осевое изменение геометрических размеров, устанавливаются на прямых участках, поворотах и при перепадах по высоте. Сильфонный компенсатор служит для принятия осевых перемещений труб, защищает от деформации при изменении направления и контура магистрали.

Принцип работы сильфонного компенсатора

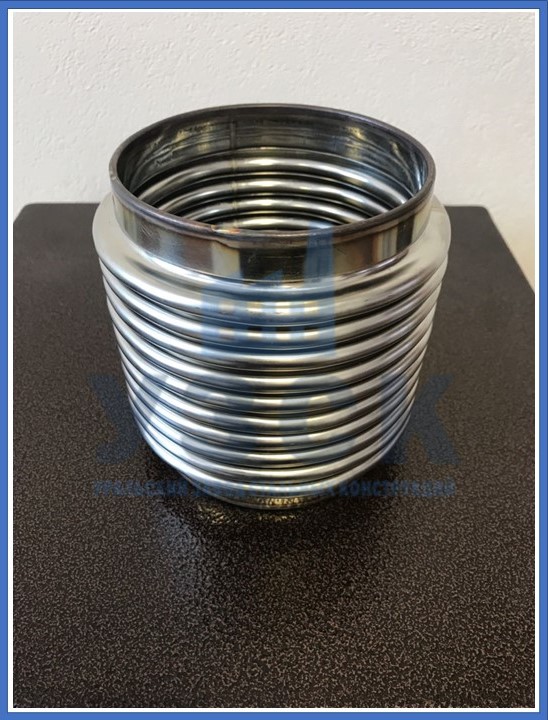

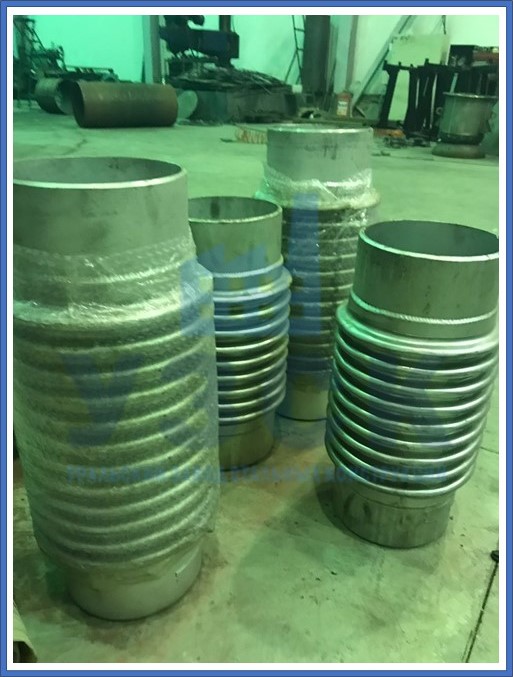

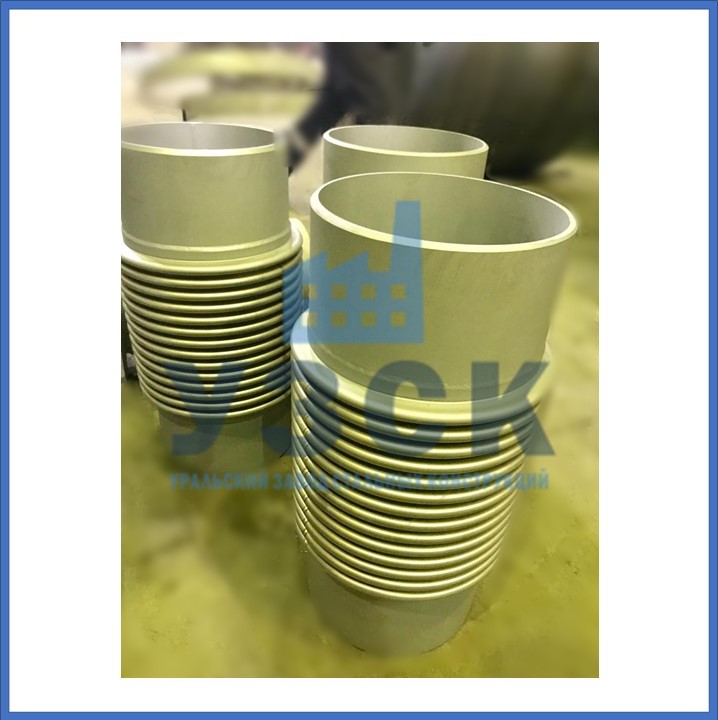

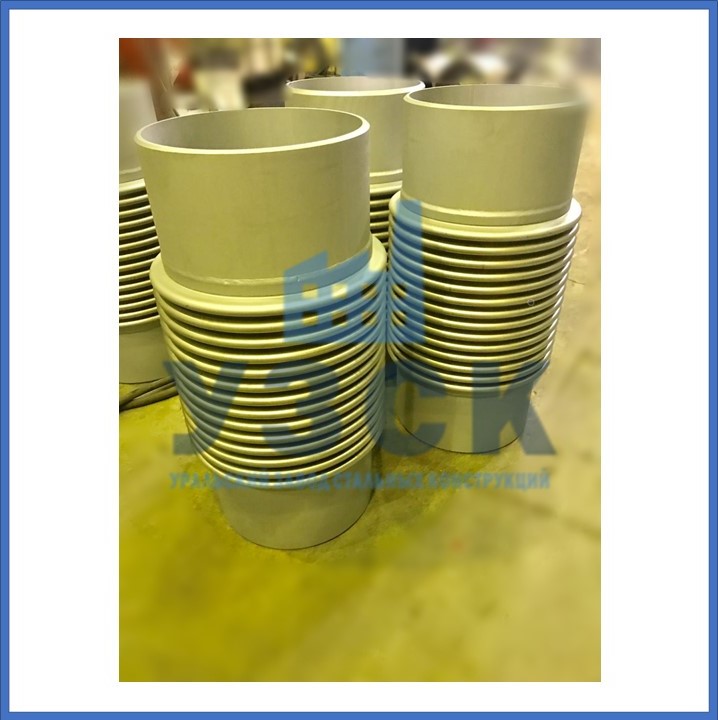

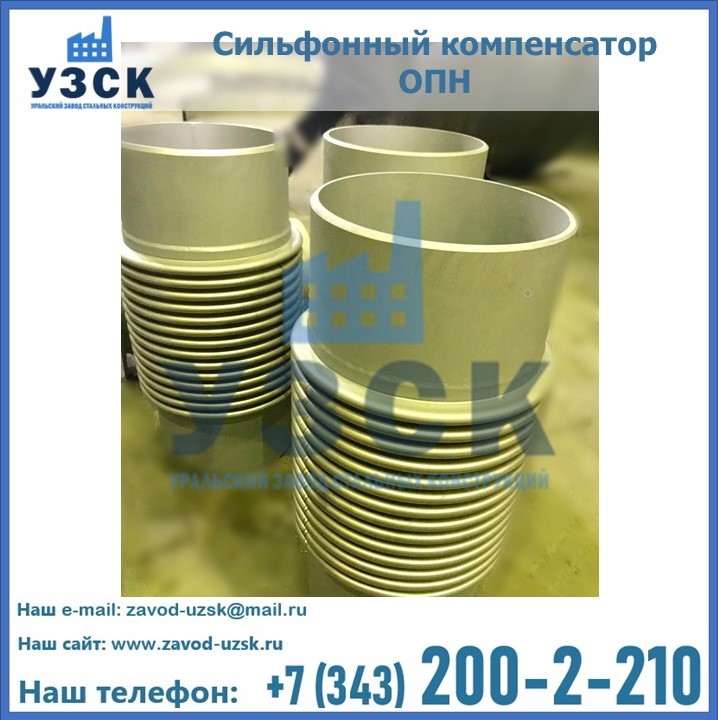

В транспортных системах жидкостей и газов сильфонный компенсатор представляет металлическую вставку из гофрированной полой трубы. Сильфон может растягиваться и сжиматься под действием осевых и угловых, поворотных нагрузок.

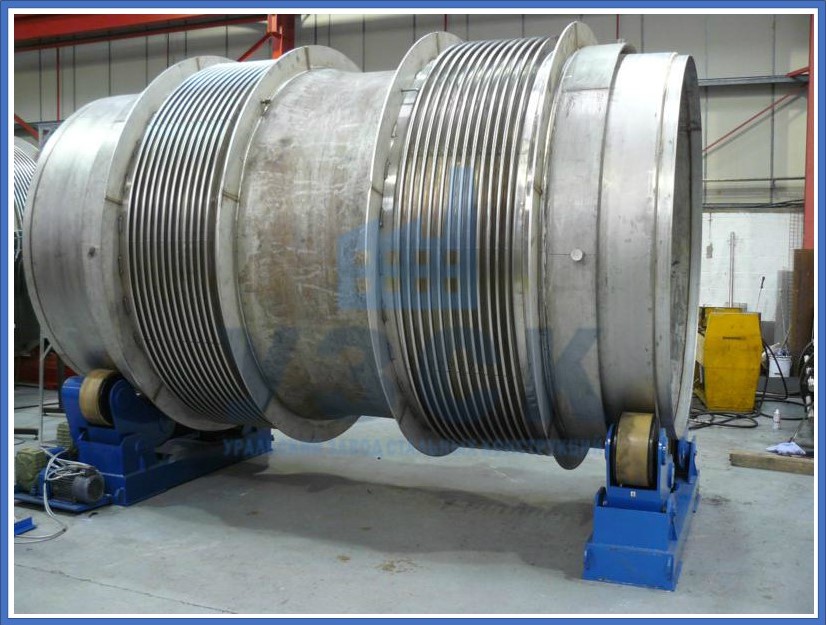

Одинарный сильфон называют осевым, он как гармошка устанавливается на прямых участках магистрали. В шарнирных схемах, где передаются сложные нагрузки, осевой компенсатор состоит из двух активных участков с перемычкой в виде трубы того же диаметра, что магистраль.

Требования к сильфонным компенсаторам:

  • герметичность;
  • стойкость к агрессивной среде;
  • эластичность;
  • гашение вибрационных нагрузок;
  • широкий температурный диапазон применения.

Технические условия сильфонных компенсаторов

Сильфон компенсационный представляет многослойную конструкцию, выполненную с особой температурной обработкой, по технологической карте. Цель – придать металлу эластичность – изменение формы под действием нагрузки без нарушения целостности.

Компенсатор сильфонный производится в соответствие ГОСТ 32935-2014, рассчитан на номинальное давление до 2,5 МПа, температуру до 200 0 С.

При изготовлении сильфонного компенсатора под заказ мы осуществляем подбор жаропрочных сталей до 950 0 С.

Давление сильфонного компенсатора выполняемого под заказ может достигать от 2,5 — до 10,0 МПа

По классификации компенсаторы относят 4 группе второго класса, изделия одноразовые, неремонтируемые. По восприятию нагрузки линейных трасс различают:

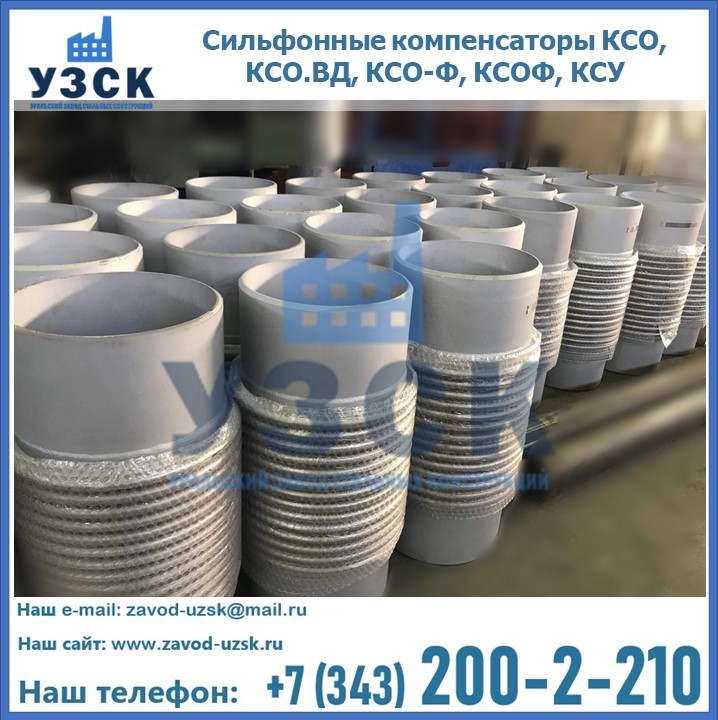

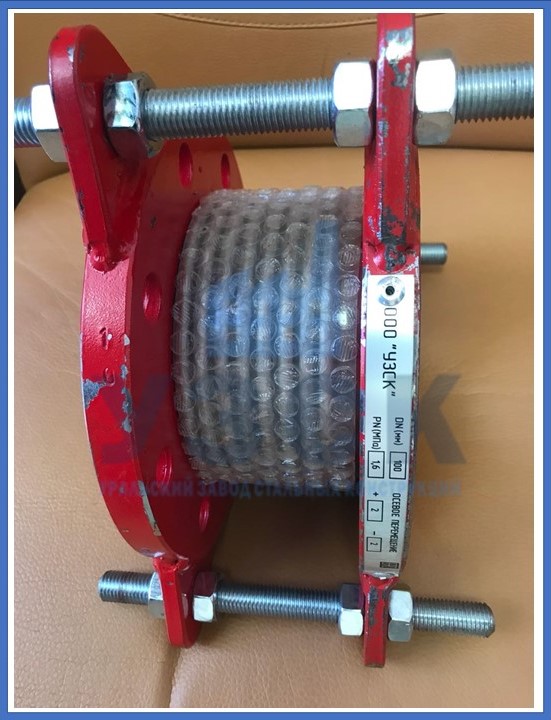

  • осевой сильфонный компенсатор;
  • сдвиговый;
  • поворотный сильфонный компенсатор;

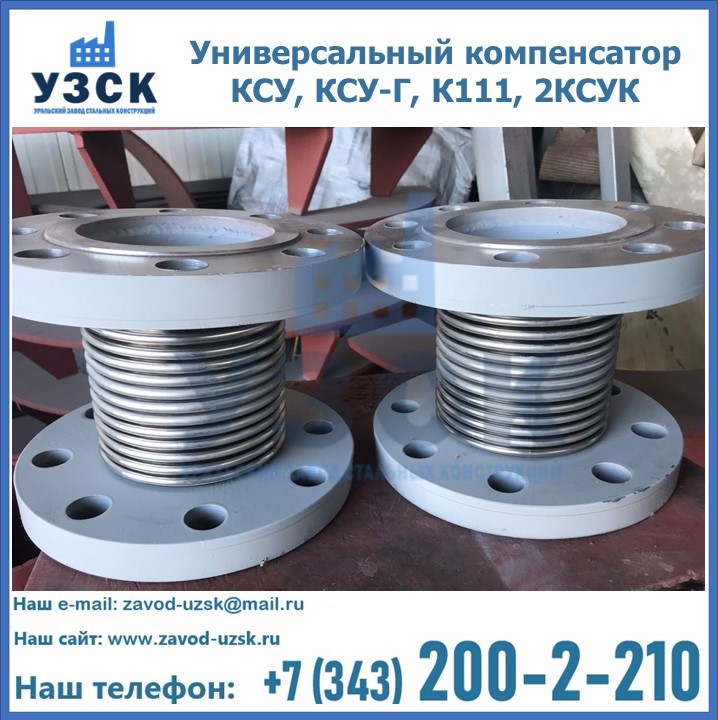

  • универсальный сильфонный компенсатор;
  • стартовый сильфонный компенсатор.

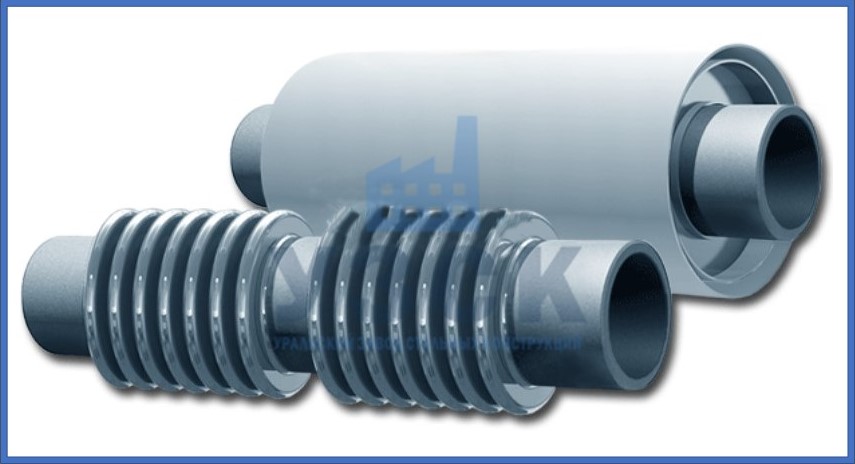

По количеству сильфонов различают одно- и двухсильфонные компенсационные участки и компенсаторы, состоящие одного комплекта и двух через перемычку. Поставляются сильфоны без теплогидроизоляции или предварительно изолированные.

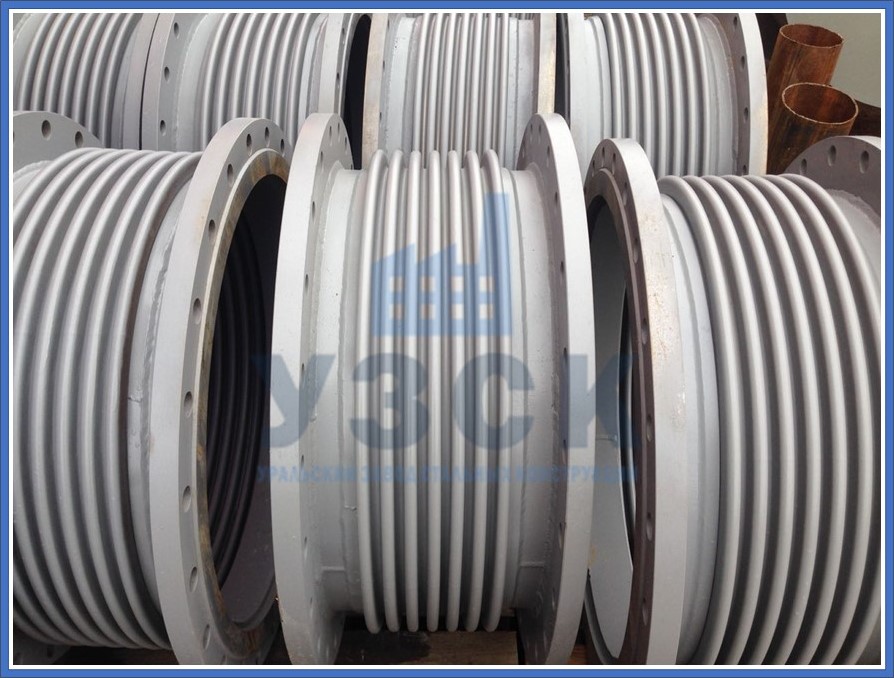

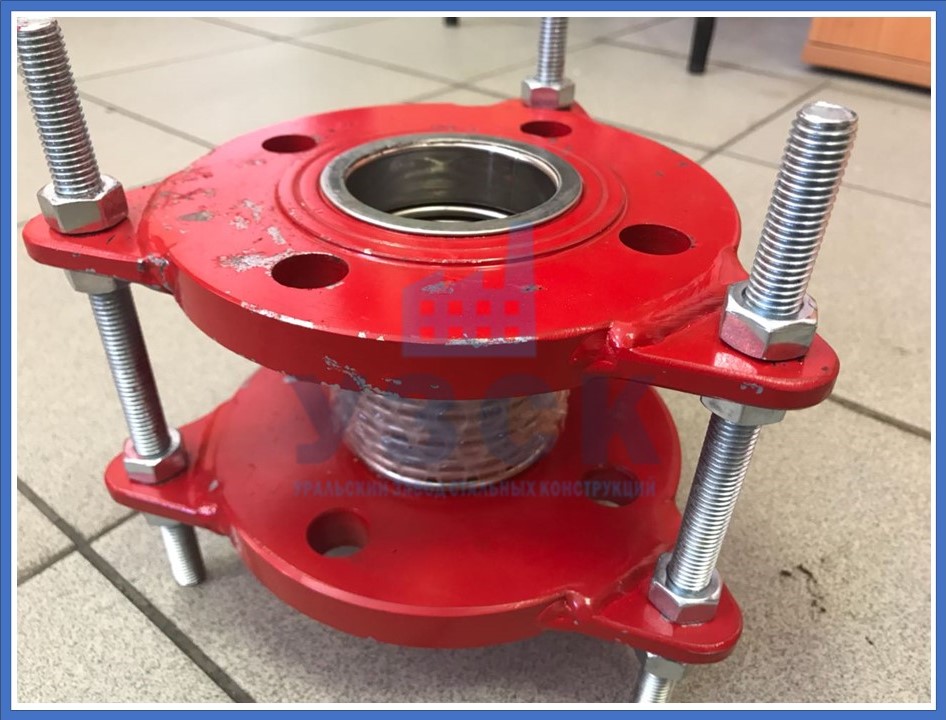

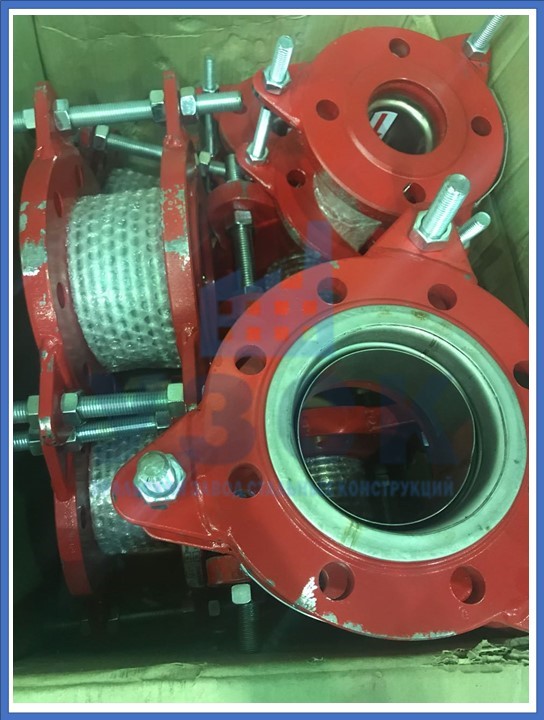

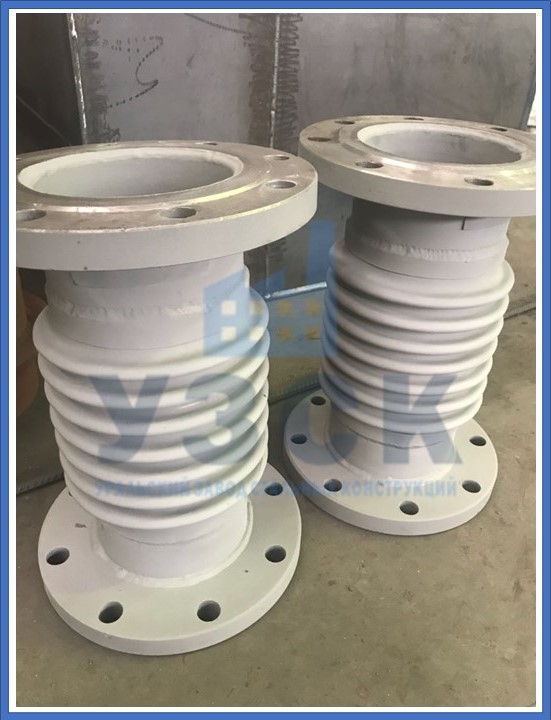

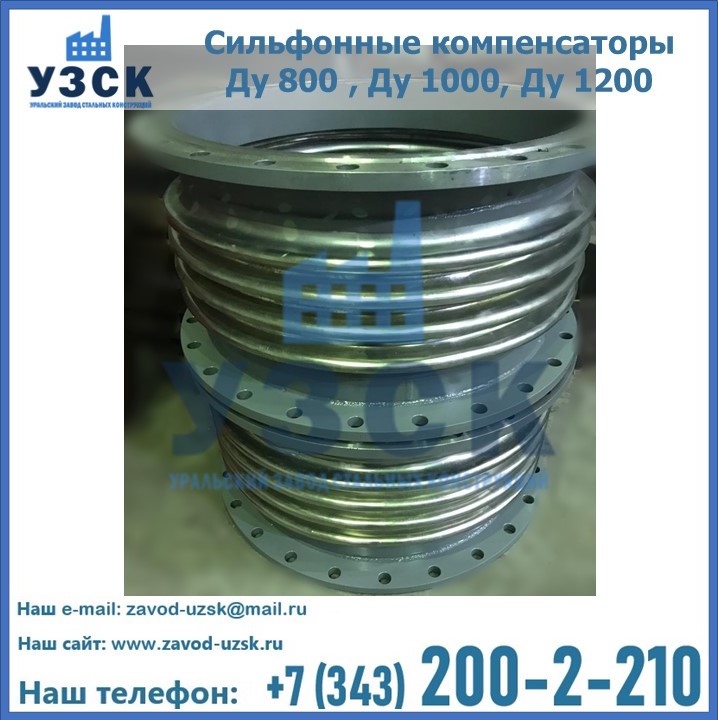

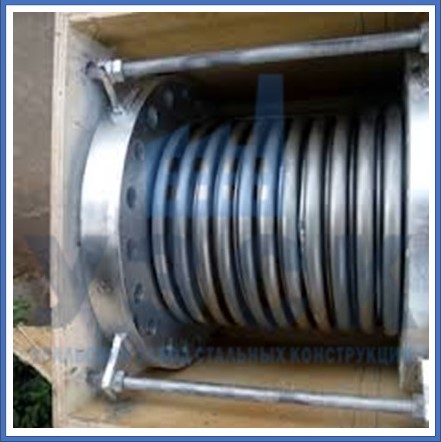

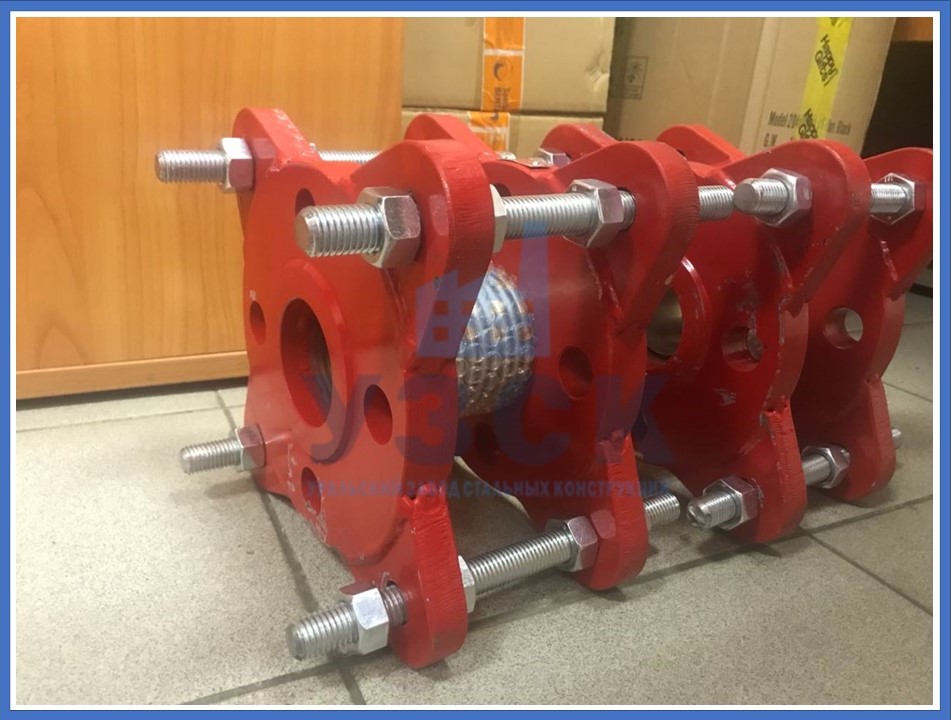

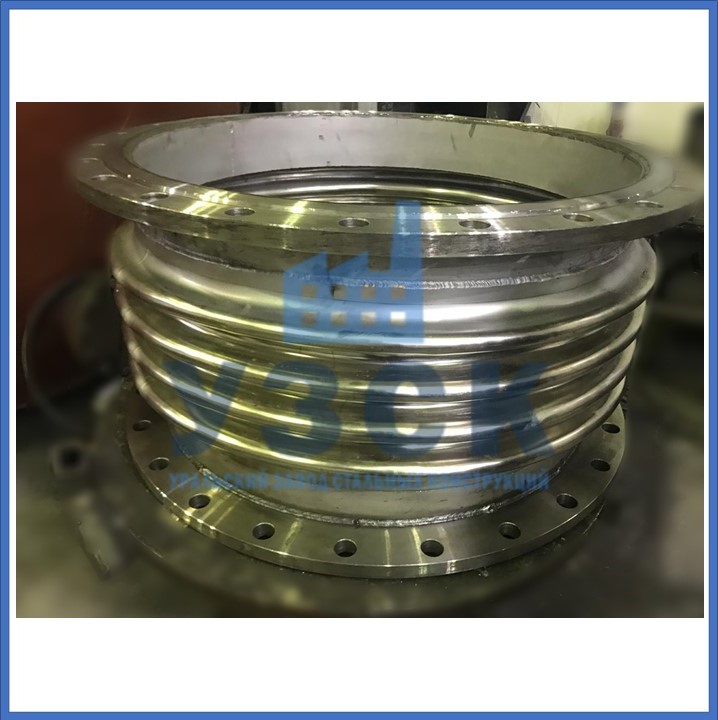

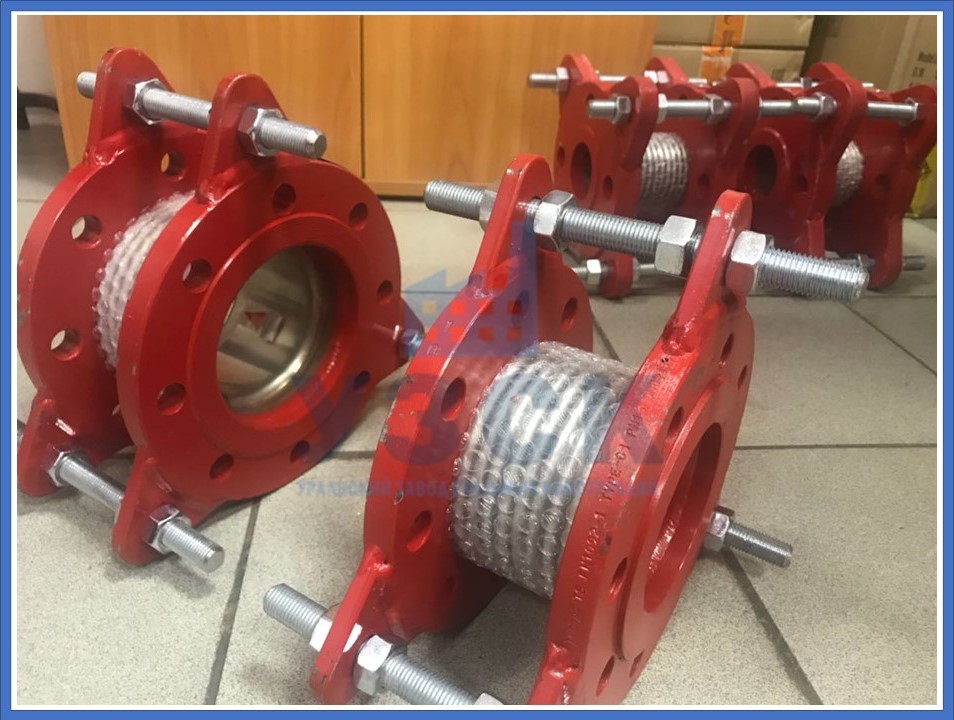

По типу присоединения сильфонные компенсаторы могут быть приварные, фланцевые, резьбовые.

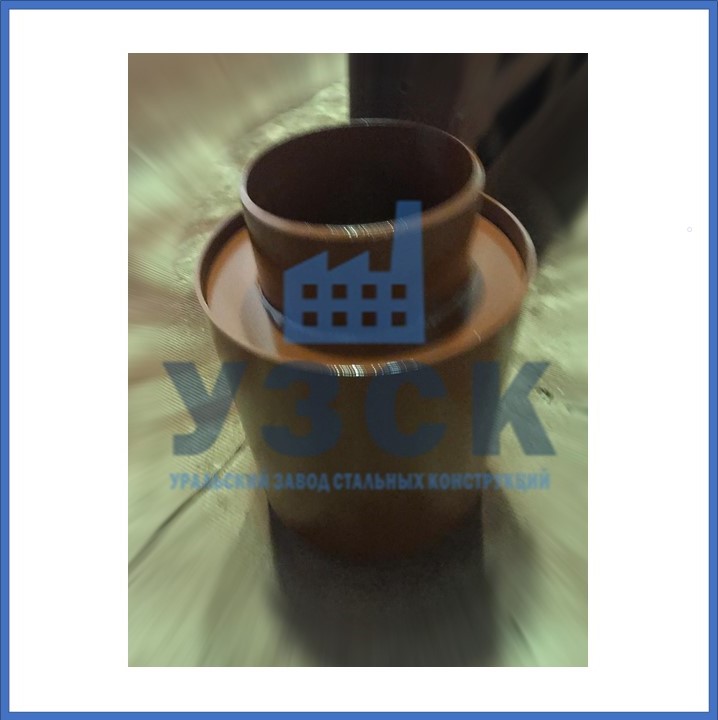

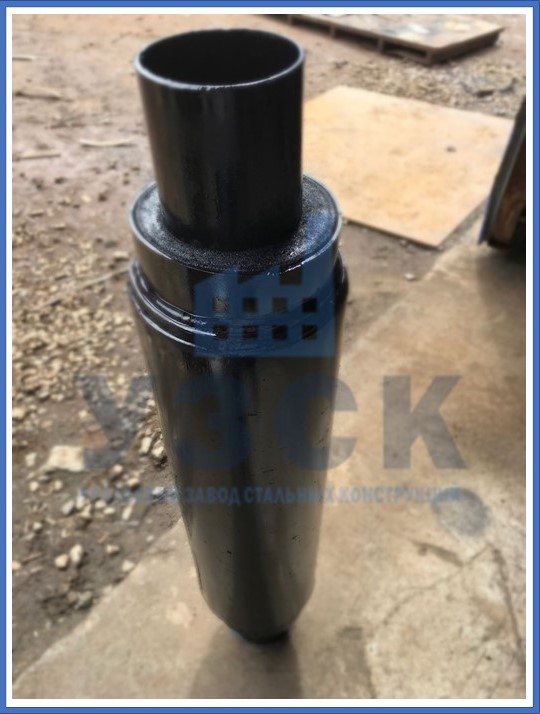

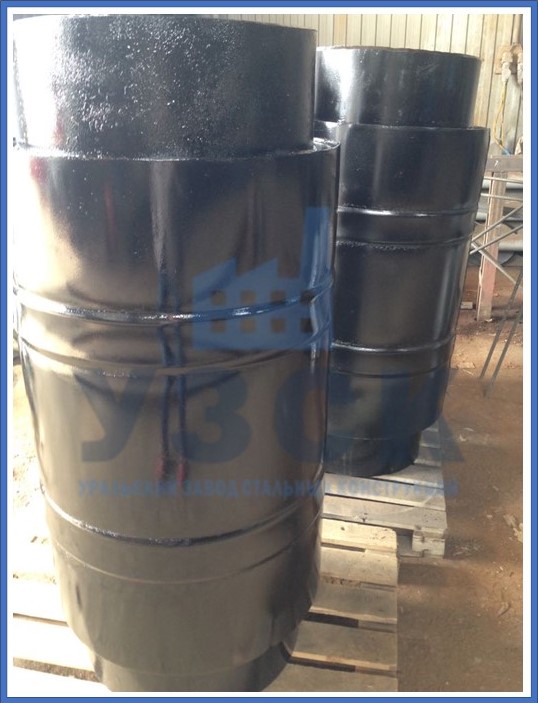

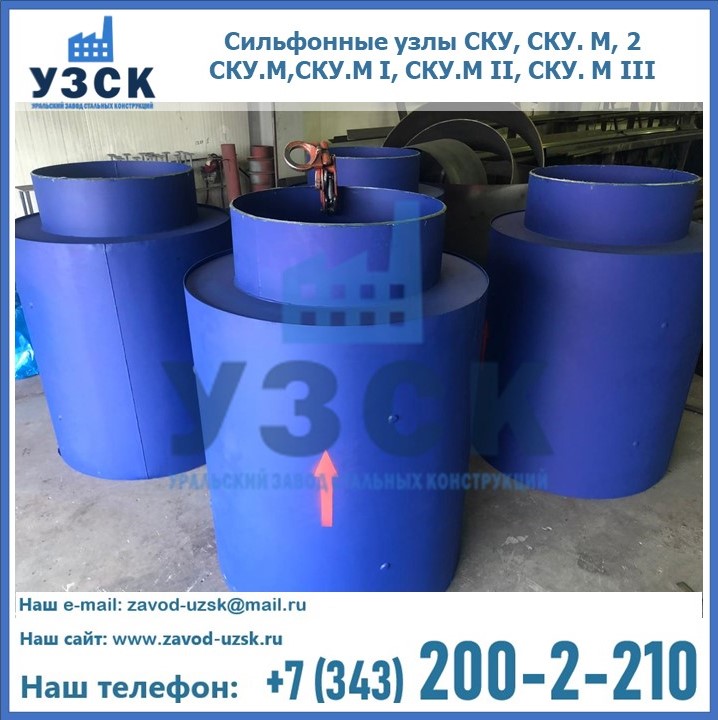

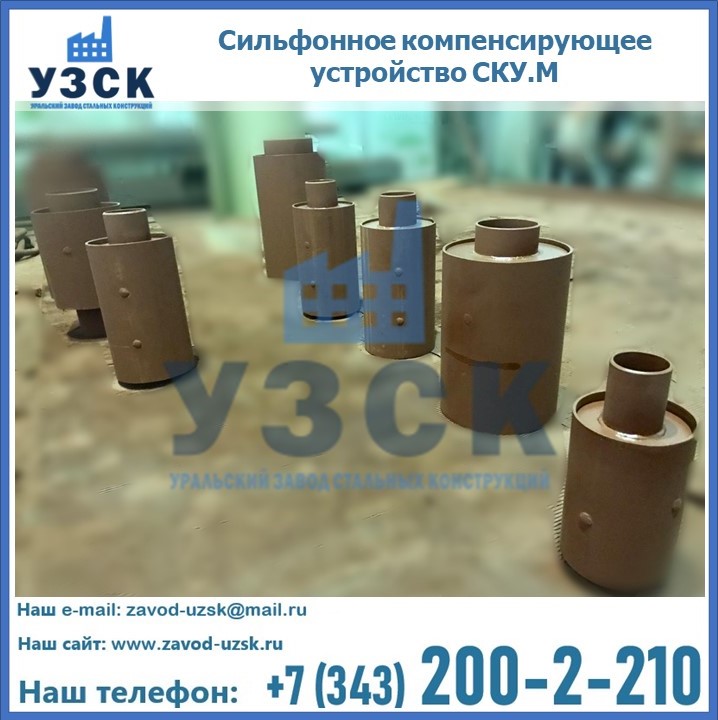

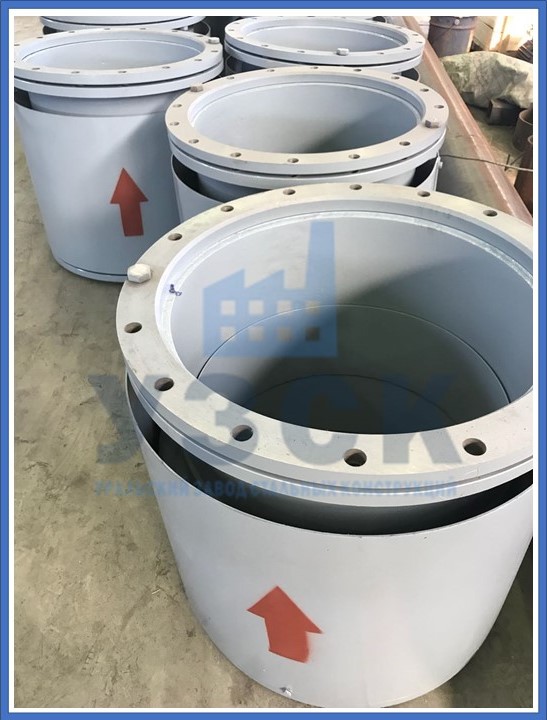

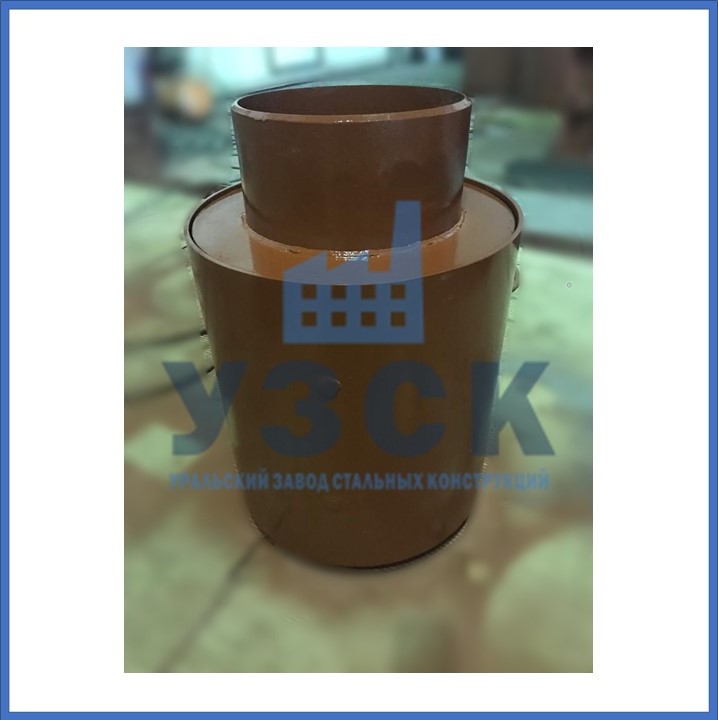

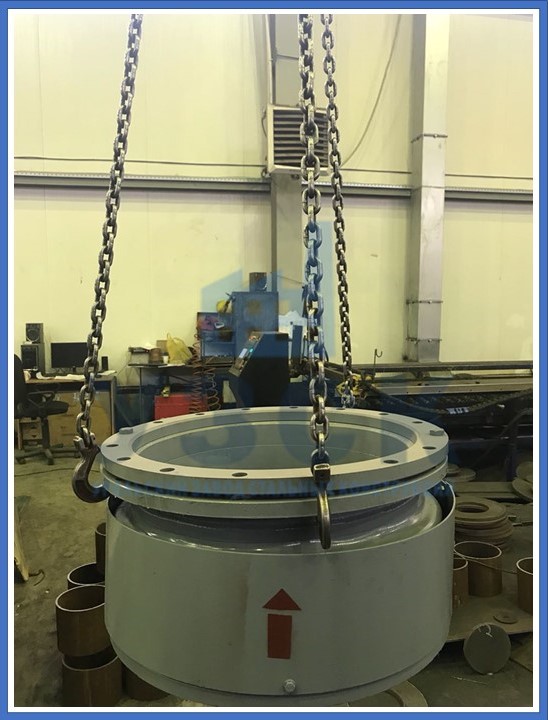

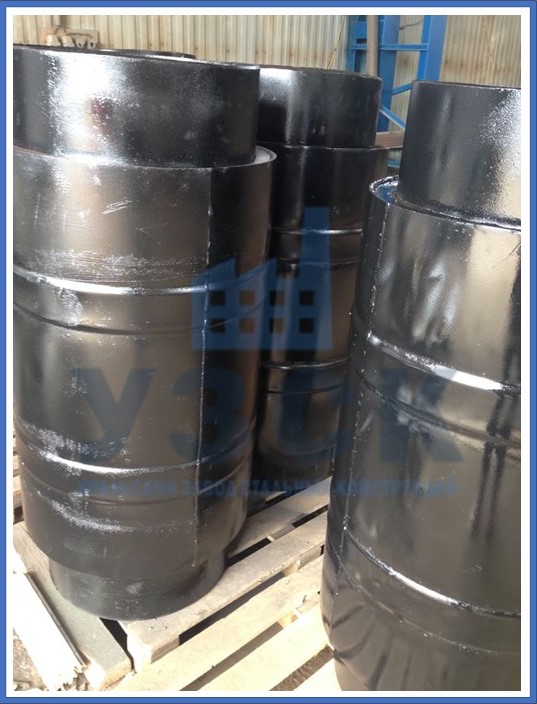

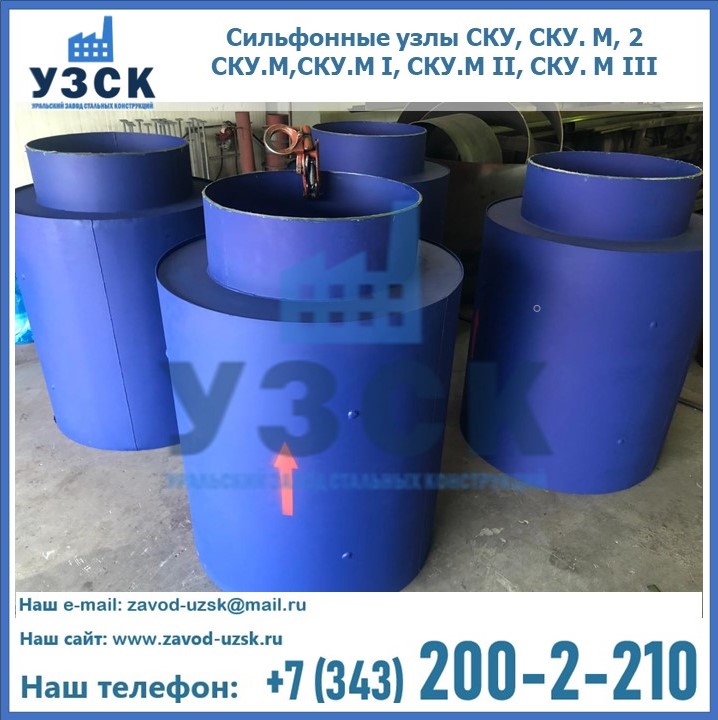

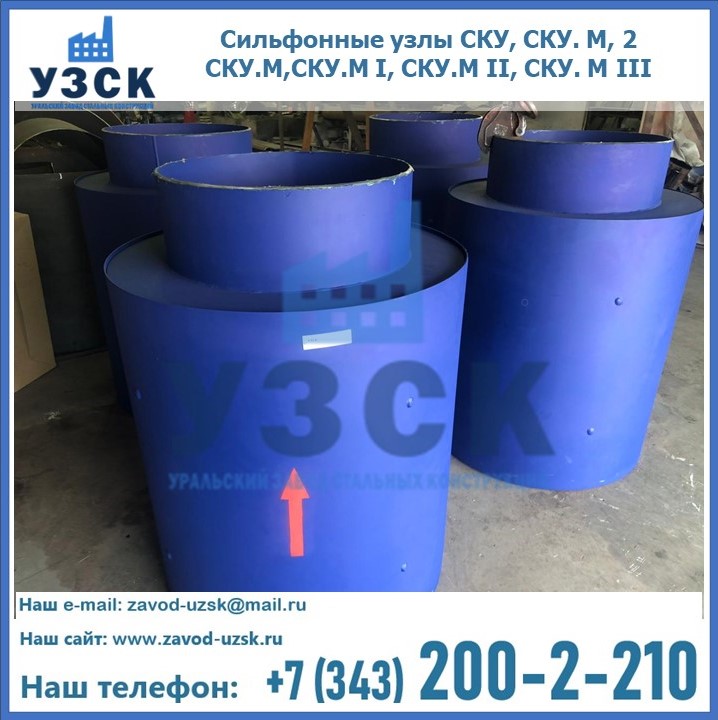

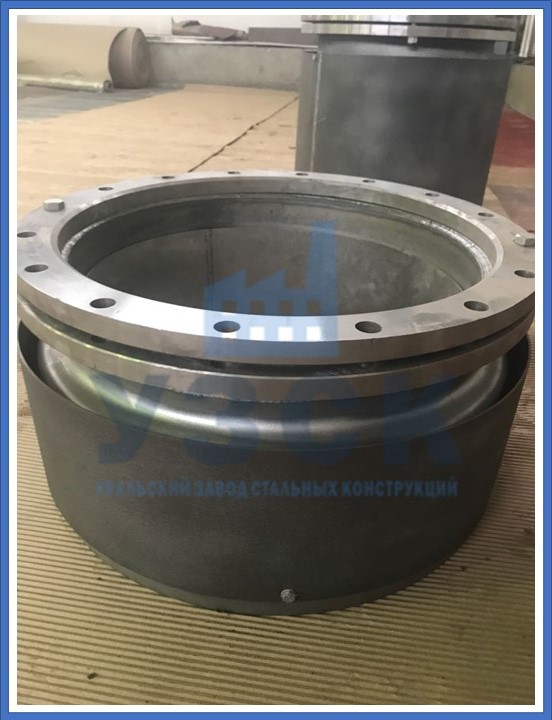

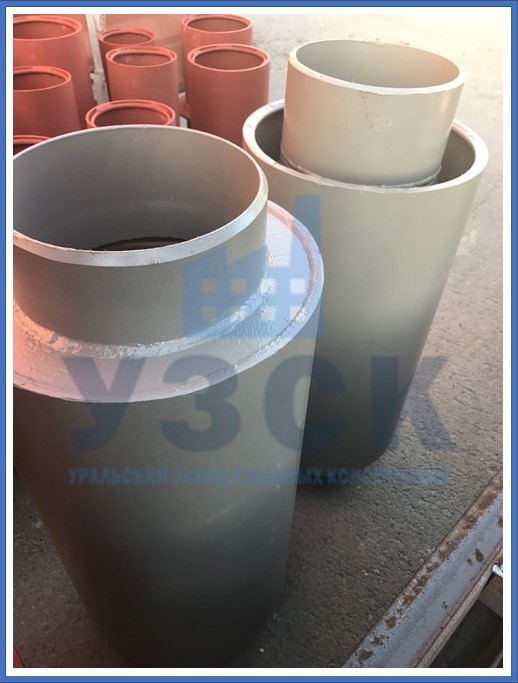

По типу изоляции сильфонные компенсаторы изготавливают в защитном кожухе или в защитном кожухе и  внутренним экраном. Производятся также компенсаторы только с внутренним экраном, защищающим сильфон в случае, если в проводимой среде содержатся агрессивные примеси. В системах эксплуатируемых в северных районах или при подземной установке трубопровода требуется устанавливать компенсаторы в ППУ изоляции в ПЭ или ОЦ оболочке. Слой ППУ изоляции создает тепловой изоляционный слой, а верхний слой из оцинкованной стали или полиэтиленовая оболочка создает дополнительную защиту сильфонного компенсирующего устройства (узла). Подобные сильфонные узлы дополнительно комплектуются системой ОДК.

Предусмотренный срок службы устройства до 30 лет. Каждый компенсатор должен иметь ПС.

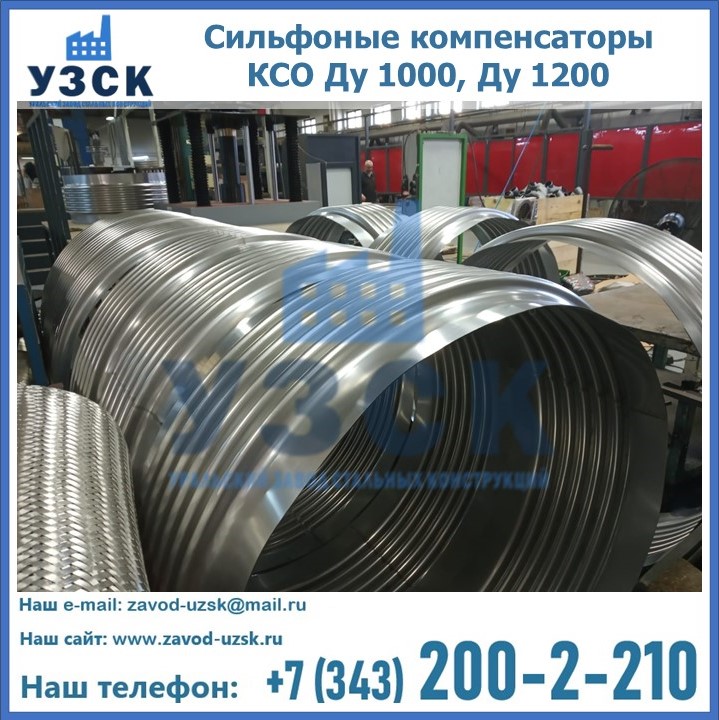

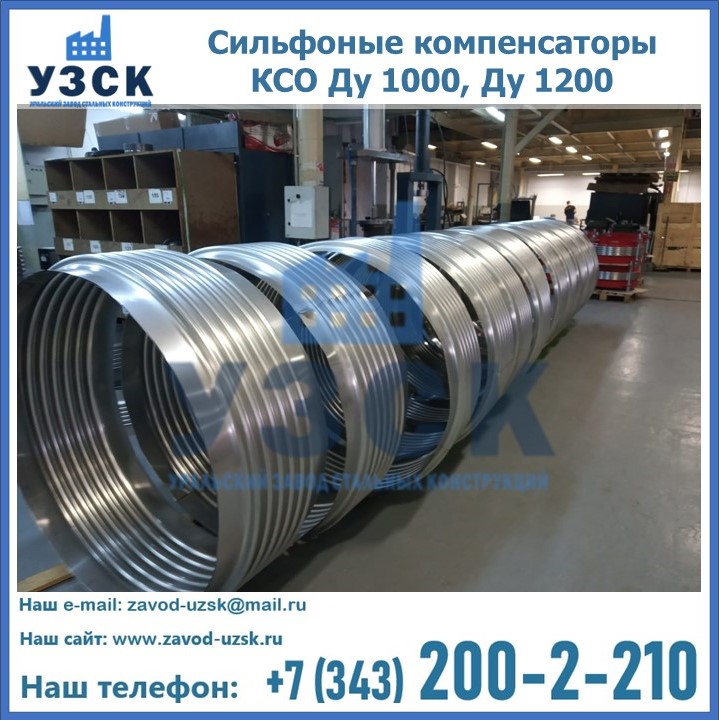

Производство сильфонных компенсаторов на УЗСК

Уральский Завод Стальных Конструкций изготавливает сильфонные компенсаторы для нефтегазовой промышленности, ЖКХ, теплоэнергетики и химической отрасли. Парк различных станков, прямые поставки комплектующих материалов от партнеров, обученный персонал позволяет нам выполнять самые сложные компенсационные конструкции.

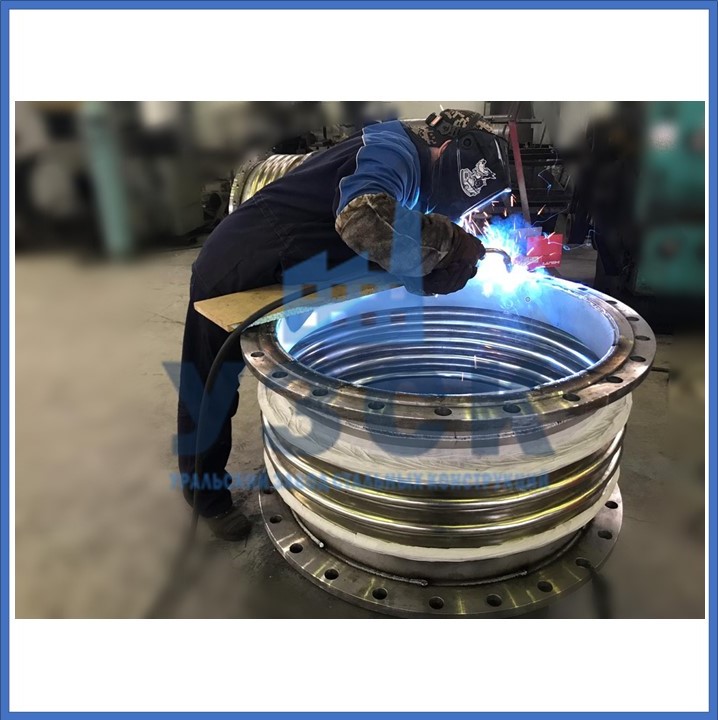

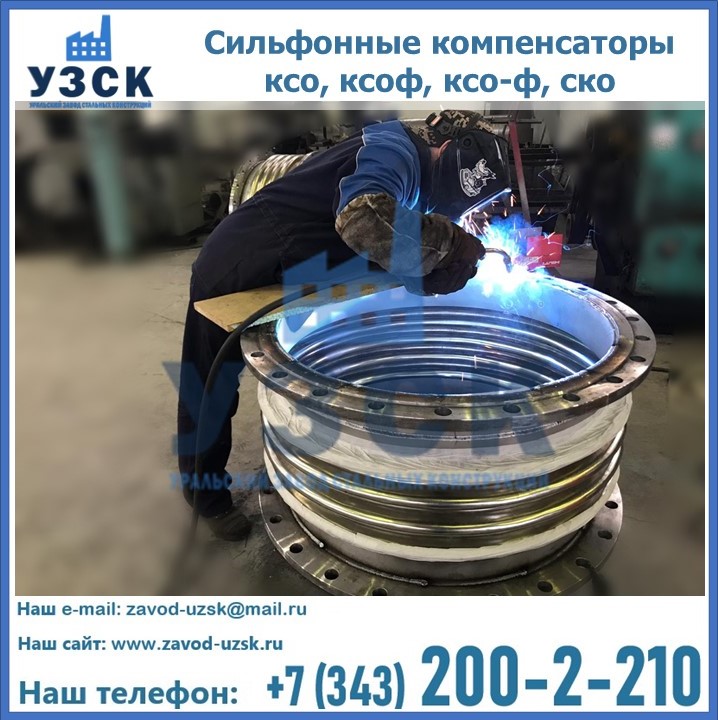

Собственное КБ позволяет адаптировать КД их альбома стандартных чертежей к требованиям заказчика. Все материалы, применяемые для изготовления сильфонных компенсаторов, имеют сертификаты и нужные нормативные документы. Сварочные работы ведутся на стендах с автоматической сваркой. Допуск на ручную работу получают только сварщики аттестованные в НАКС.

Собственная Лаборатория неразрушающего контроля позволяет осуществить все виды НК-ультразвуковой метод дефектоскопии, радиационный контроль, магнито-порошковый, цветная дефектоскопия, гидроиспытания на стенде.

Порядок продажи компенсаторов в УЗСК

На складе готовой продукции всегда есть необходимый запас изделий. Но выгодно купить сильфонный компенсатор в УЗСК, оформив заявку на изготовление заранее. Партия товара будет выполнена в соответствие заказу, в срок. Цена изделий зависит дополнительных условий. Воспользуйтесь контактами, указанными на сайте производителя, и мы обсудим партнерские условия.
