Предназначением циклона ЦН-11 является отделение от газообразной среды взвешенных частиц сухой пыли, летучей золы и прочих мелких твердых веществ, образующихся при работе различных помольных и дробильных установках, в процессе транспортировки сыпучих материалов.

Не рекомендуется использование циклонов типа ЦН 11 применительно к волокнистой и слипающейся пыли, очистке газообразных сред, которые содержат капельножидкую фазу или конденсированные пары.

Предназначение Циклонов ЦН 11:

  • отделение отходов деревообработки (стружка, опилки и пыль);
  • предотвращение попадания пыли в фильтры пылесосов;
  • очищение воздуха.

Циклоны ЦН 11 можно купить в УЗСК. Мы предлагаем самые выгодные условия и оптимальную стоимость для приобретения данного оборудования. Сделать заказ очень просто, требуется только оформить заявку на нашем сайте или позвонить по указанному телефону. УЗСК также занимается реализацией и производственным выпуском циклонов и прочих изделий под заказ, цена на нашу продукцию формируется исходя из индивидуальных требований заказчика и специфики производства. Мы производим циклоны из высококачественной нержавеющей стали (толщина 3-4 мм), при необходимости, толщина конечного изделия может быть увеличена.

Циклоны ЦН 11 устанавливаются на всасывающем и на нагнетательном участках тракта газоочистки. При размещении циклона на нагнетательную часть вентиляционной установки статическое давление будет гораздо меньше атмосферного, это значит, что исходя из этого давления и соответствующего ему расхода воздуха во входном патрубке циклона, потребуется рассчитать пропускную способность циклона по воздуху.

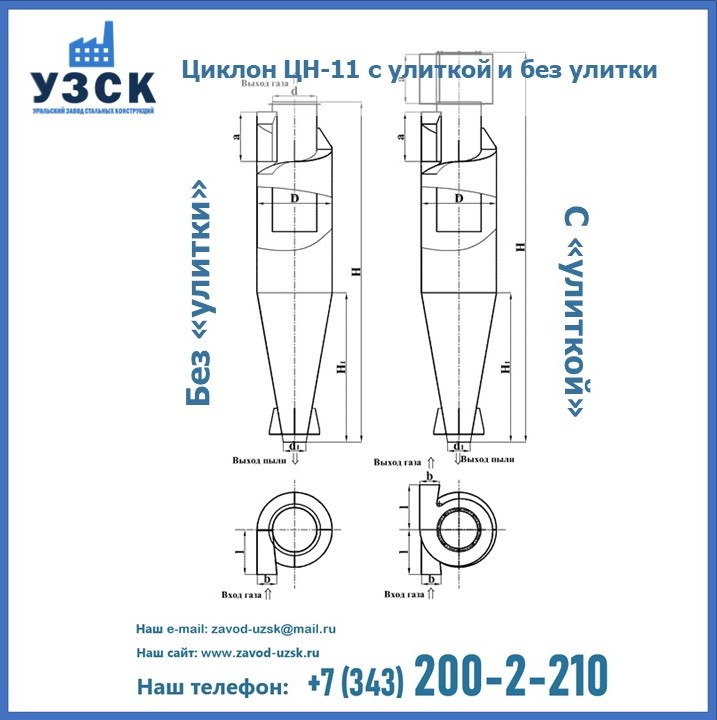

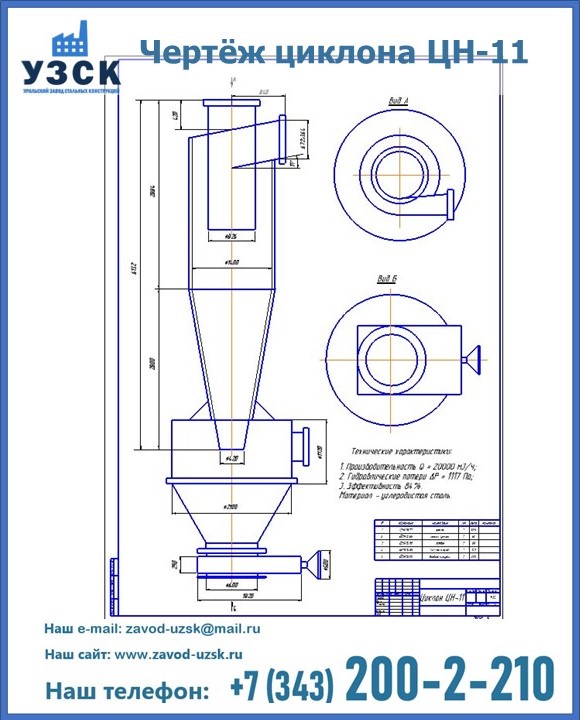

Циклоны ЦН 11 бывают правого и левого исполнения и имеют в своей конструкции следующие элементы: цилиндр, винтовую крышку, выхлопную трубу, конус и входной патрубок.

Особенности материального исполнения циклонов в зависимости от условий эксплуатации:


  • При t окружающей среды до 40°С для изготовления используют углеродистую сталь.
  • При t окружающей среды ниже -40°С применяется низколегированная сталь.
  • Также практикуется изготовление циклонов из нержавеющей стали.

Выбирать тот или иной типоразмер циклона ЦН 11 следует исходя из ряда факторов, например, производительности вентиляционной установки и допустимой величины потери давления в циклоне (рекомендуемый предел составляет 0,7-1,2 кПа). В случае необходимости повышения эффективности устройства верхний предел допускается превысить, соразмерно с общей величиной давления, которую помогает обеспечить вентилятор. Применять потерю давления ниже 0,5 кПа не следует ввиду значительного уменьшения эффективности и качества очистки воздуха.

Основные технические характеристики циклонов ЦН-11:

Наименование

Производительность по воздуху м3

А, ммН, ммМасса, кг
Циклон ЦН-11-400970-1270400186266
Циклон ЦН-11-5001510—1980500230088
Циклон ЦН-11-6302403—31406302870247
Циклон ЦН-11-8003880—50708003615391

Циклоны ЦН-11 с улиткой и пирамидальным бункером

Наименование

Производительность по воздуху м3

А, ммБ, ммВысота, ммМасса, кг
Циклон ЦН-11-400×1УП970-1270800800345266
Циклон ЦН-11-500×1УП1510—1980800800391088
Циклон ЦН-11-630×1УП2403—3140125012504804247
Циклон ЦН-11-800×1УП3880—5070125012505584391
Циклон ЦН-11-400×4СВП3620—4710125012504340697
Циклон ЦН-11-500×4СВП5660—73601600200050301077
Циклон ЦН-11-630×4СВП8980-116801600200056501978
Циклон ЦН-11-800×4СВП14500-182002000250068802943
Циклон ЦН-11-400×4СБП3620—4710125012503990668
Циклон ЦН-11-500×4СБП5660—73601600200046001039
Циклон ЦН-11-630×4СБП8980-116801600200052801943
Циклон ЦН-11-800×4СБП14500-182002000250065802922

Условные обозначения для заказа циклонов ЦН 11:

  • Ц — циклон;
  • Н — конструкция НИИОгаза;
  • 11 — угол наклона входного патрубка относительно горизонтали (град);
  • цифры после тире:
    • первая — внутренний диаметр цилиндрической части циклона (мм);
    • вторая (после знака умножения) — количество циклонов в группе;
  • У — с камерой очищенного газа в виде улитки;
  • С — с камерой очищенного газа, в виде сборника;
  • П — пирамидальная форма бункера.
